«Национальный исследовательский ядерный университет «мифи» (сти нияу мифи) Лабораторная работа №3 «Триггеры»
1 Исследовать триггеры с r,s–управлением по схемам на рисунках 3.1, 3.2 и 3.3 с использованием программы Multisim.
Рисунок 0.1 – Триггер с R,S–управлением на элементах И–НЕ
Таблица 0.1 – Состояние триггера с R,S–управлением на И–НЕ
Входы |
Выходы |
Пояснение состояния схемы |
|||
S |
R |
||||
1 |
1 |
0/1 |
1/0 |
Режим хранения «0» или «1» |
|
0 |
1 |
1 |
0 |
Режим записи «1» |
|
1 |
0 |
0 |
1 |
Режим записи «0» |
|
0 |
0 |
1 |
1 |
Режим неопределенного управления |
Рисунок 3.1.1 – Условно – графическое обозначение триггера с R,S управлением с нулевым активным уровнем
Рисунок 0.2 – Триггер с R,S–управлением на элементах ИЛИ–НЕ
Таблица 0.2 – Состояние триггера с R,S–управлением на ИЛИ–НЕ
Входы |
Выходы |
Пояснение состояния схемы |
|||
S |
R |
||||
1 |
1 |
0 |
0 |
Режим неопределенного управления |
|
1 |
0 |
1 |
0 |
Режим записи «1» |
|
0 |
1 |
0 |
1 |
Режим записи «0» |
|
0 |
0 |
0/1 |
1/0 |
Режим хранения «0» или «1» |

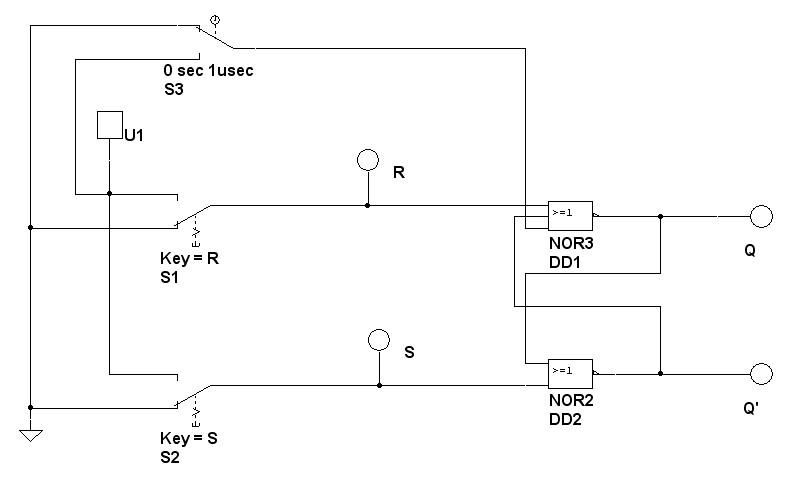

Рисунок 0.3 – Триггер с R,S–управлением
Таблица 0.3 – Состояние триггера с R,S–управлением
Входы |
Выходы |
Пояснение состояния схемы |
|||
S |
R |
||||
1 |
1 |
0 |
0 |
Режим неопределенного управления |
|
1 |
0 |
1 |
0 |
Режим записи «1» |
|
0 |
1 |
0 |
1 |
Режим записи «0» |
|
0 |
0 |
0/1 |
1/0 |
Режим хранения «0» или «1» |
2 Выполнить логический анализ работы схемы, показанной на рисунке 3.5, представленной в файле Рисунок 3.4.N.

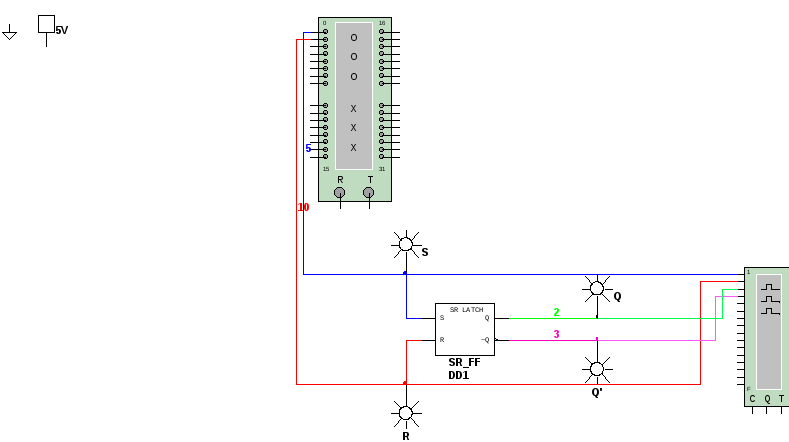

Рисунок 0.4 – Схема логического исследования и диаграмма входных сигналов
Рисунок 0.5 – Временная диаграмма (Последовательность сигнала )
3 Исследовать r,s–триггеры с синхронным управлением по схеме, приведенной на рисунке 3.8.
Рисунок 0.2 – Схема исследования триггеров с синхронным управлением
Таблица 3.2 – Состояние триггера U4 с синхронным R,S-управлением
Входы |
Выходы |
Пояснения |
||||
S |
C |
R |
||||
0 |
0 |
Режим хранения |
||||
0 |
1 |
0 |
1 |
Режим записи «0» |
||
1 |
0 |
1 |
0 |
Режим записи «1» |
||
1 |
1 |
* |
* |
Режим неопределенного управления |
||
* |
* |
* |
Режим хранения |
Таблица 3.5 – Состояние триггера U17 с синхронным R,S-управлением
Входы |
Выходы |
Пояснения |
|||||
S |
C |
R |
|
||||
0 |
0 |
0 |
0/1 |
1/0 |
Режим хранения |
||
0 |
0 |
1 |
0/1 |
1/0 |
Режим хранения |
||
1 |
0 |
0 |
0/1 |
1/0 |
Режим хранения |
||
1 |
0 |
1 |
0/1 |
1/0 |
Режим хранения |
||
0 |
1 |
0 |
0/1 |
1/0 |
Режим хранения |
||
0 |
1 |
1 |
0 |
1 |
Режим записи «0» |
||
1 |
1 |
0 |
1 |
0 |
Режим записи «1» |
||
1 |
1 |
1 |
0 |
0 |
Режим неопределенного управления |
Таблица 3.6 – Состояние триггера U8957 с синхронным R,S-управлением
Входы |
Выходы |
Пояснения |
|||||||
S |
C |
R |
S' |
R' |
|
||||
0 |
0 |
0 |
1 |
1 |
0/1 |
1/0 |
Режим хранения |
||
0 |
0 |
1 |
1 |
1 |
0/1 |
1/0 |
Режим хранения |
||
1 |
0 |
0 |
1 |
1 |
0/1 |
1/0 |
Режим хранения |
||
1 |
0 |
1 |
1 |
1 |
0/1 |
1/0 |
Режим хранения |
||
0 |
1 |
0 |
1 |
1 |
0/1 |
1/0 |
Режим хранения |
||
0 |
1 |
1 |
1 |
0 |
0 |
1 |
Режим записи «0» |
||
1 |
1 |
0 |
0 |
1 |
1 |
0 |
Режим записи «1» |
||
1 |
1 |
1 |
0 |
0 |
1 |
1 |
Режим неопределенного управления |
