1. Амплитудночастотная характеристика - величина действительная или комплексная?

2. Фазово-частотная характеристика - величина действительная или комплексная?

3. Что за характеристика определяется модулем передаточной функции?

4. Какому значению равен наклон логарифмической амплитудно-частотной характеристика для передаточной функции вида T(s) = 1/s,вида T(s) = s ?

5. Чему равно значение фазово-частотной характеристики для минимально-фазовых электрических цепей при наклоне логарифмической амплитудно-частотной характеристики -20дБ/дек ?

6. Чему равно значение фазово-частотной характеристики для минимально-фазовых

электрических цепей при наклоне логарифмической амплитудно-частотной характеристики +20дБ/дек ?

7. Что такое переходная характеристика, импульсная характеристика?

8. Каким фактором определяется степень стабилизации режима в схеме с отрицательной

обратной связью?

9. Каким фактором определяется уменьшение нелинейных искажений в схеме с

отрицательной обратной связью?

10. Каким фактором определяется увеличение верхней граничной частоты в схеме с отрицательной обратной связью?

11. Какие два вида ошибок присутствуют в переходной характеристике схемы с обратной;

связью?

12. Чем определяется величина статической ошибки на переходной характеристике схемы (или системы) с отрицательной обратной связью?

13. Чем определяется динамическая ошибка схемы (или системы) с отрицательной обратной связью?

14.Условия устойчивости систем с обратной связью.

15. Что такое функция чувствительности.

16. Чему равна функция чувствительности для системы с обратной связью.

17. Почему неустойчива схема дифференциатора на ОУ.

18. Для какого источника сигнала предназначена схема трансимпедансного усилителя?

19. Чему равно входное сопротивление трансимпедансногоусилителя при работе с эквивалентным источником тока?

20. Чему равен коэффициент передачи трансимпедансного усилителя?

21. В каких единицах измерения измеряется коэффициент передачи трансимпедансного усилителя?

22. Каким типом источника сигнала является фотодиод?

23. Каким образом изменяется отношение сигнал/шум фотодиода при увеличении его выходного тока?

24. Каким типом управляемого усилителя является операционный усилитель?

25. Чем определяется нижняя граница динамического диапазона электронной аналоговой схемы?

26. Чем определяется верхняя граница динамического диапазона электронной аналоговой схемы?

27. Что такое отношение сигнал/шум?

28. Что такое коэффициент гармоник?

29. При каком условии появляются интермодуляционные искажения.

30. Какова зависимость спектральной плотности белого шума от частоты?

31. Какова зависимость спектральной плотности фликкер-шума от частоты?

32. Из каких блоков состоит схема синхронного детектора?

33. В каком блоке синхронного детектора производится преобразование частоты?

34. Зачем требуется в синхронном детекторе фильтр нижних частот?

35. Каково соотношение значений частот входного сигнала и опорного сигнала в синхронном детекторе?

36. Что определяет полоса пропускания фильтра нижних частот в синхронном детекторе?

37. Какие аппроксимирующие функции фильтров известны?

38. Каков характер коэффициента передачи в полосе пропускания фильтров Баттерворта?

39. Каков характер коэффициента передачи в полосе пропускания фильтров Чебышева?

40. Какая из известных аппроксимаций фильтров имеет преимущественно больший наклон спада амплитудно-частотной характеристики в переходной области?

41. Какая из известных аппроксимаций фильтров обеспечивает наименьшие линейные искажения на переходной характеристике?

42. Что такое нуль передаточной функции?

43. Что такое полюс передаточной функции?

44. Имеются ли действительные полюса для аппроксимирующей функции фильтра четного порядка?

45. Имеются ли действительные полюса для аппроксимирующей функции фильтра нечетного порядка?

46. Как расположены на комплексной плоскости комплексно-сопряженные полюса аппроксимирующей функции фильтра?

47. В какой полуплоскости расположены комплексно-сопряженные полюса аппроксимирующей функции фильтра?

48. Какие полюса реализует звено 2-го порядка активного фильтра?

49. Что такое величина добротности?

50. Каким образом величина резонансной частоты звена 2-го порядка связана с координатами пары комплексно-сопряженных полюсов на комплексной плоскости?

51. Из каких элементов состоит активныйRC-фильтр?

52. Чему равна для активного RC-звена 2-го порядка величина чувствительности резонансно частоты к величине сопротивления резисторов или емкости конденсаторов?

53. В чем отличие активных RC-фильтров от фильтров на переключаемых конденсаторах (SC фильтров)?

54. Каким образом можно перестраивать частотную характеристику в SC-фильтрах?

55. Какие фильтры относятся к классу дискретно-непрерывных?

56. Чем определяется точность воспроизведения частотных характеристик в SC-фильтрах?

57. Для чего в ЦАП используются двухпозиционные ключи? j

58. Какие преимущества в ЦАП дает использование матрицы R-2R?

59. Чем определяется максимальный выходной сигнал в ЦАП с матрицей R-2R?

60. Как связано количество разрядов и количество уровней АЦП?

61. Связь между разрядностью и временем преобразования АЦП.

62. Для чего требуется стабилизатор в линейном источнике питания?

63. Чем определяется эффективность (кпд) линейного источника питания?

64. Преимущества импульсного источника питания по сравнению с линейным?

1. Амплитудно-частотная характеристика (АЧХ) — функция, показывающая зависимость модуля некоторой комплекснозначной функции от частоты. Чаще всего означает модуль комплексного коэффициента передачи линейного четырёхполюсника. Также может рассматриваться АЧХ других комплекснозначных функций частоты, например, спектральной плотности мощности сигнала.

АЧХ величина действительная.

2. Фазово-частотная характеристика (ФЧХ) — частотная зависимость разности фаз между выходным и входным сигналами. Часто ФЧХ используют для оценки фазовых искажений формы сложного сигнала, вызываемых неодинаковой задержкой во времени его отдельных гармонических составляющих при их прохождении по цепи.

ФЧХ величина действительная.

3. Передаточная функция — один из способов математического описания динамической системы. Используется в основном в теории управления, связи, цифровой обработке сигналов. Представляет собой дифференциальный оператор, выражающий связь между входом и выходом линейной стационарной системы. Зная входной сигнал системы и передаточную функцию, можно восстановить выходной сигнал.

Модулем передаточной функции определяется АЧХ.

(Для ФЧХ)

4. наклон ЛАЧХ = - 20

5. T(s) = s наклонЛАЧХ = +20

6. Линейные электрические цепи делятся на два класса: минимально-фазовые и неминимально-фазовые.

К первым относятся цепи, у которых между АЧХ и ФЧХ существует однозначное соответствие, так что задание одной из характеристик полностью определяет вторую. Ко второму классу относятся цепи, у которых между АЧХ и ФЧХ нет однозначного соответствия.

У минимально-фазовых электрических цепей передаточная характеристика не имеет нулей в правой фазовой полуплоскости.

ЛАЧХ

На графике ЛАЧХ абсциссой является частота в логарифмическом масштабе, по оси ординат отложена амплитуда передаточной функции в децибелах.

Представление АЧХ в логарифмическом масштабе упрощает построение характеристик сложных систем, так как позволяет заменить операцию перемножения АЧХ звеньев сложением, что вытекает из свойства логарифма

.

При построении ЛАЧХ для оси ординат обычно используется масштаб

, то есть значение АЧХ, равное 100 превращается в 40 децибел шкалы ЛАЧХ.

При наклоне ЛАЧХ +20дБ/дек значение ФЧХ минимально-фазовой цепи равно -90 градусов, т.е. -Пи/2 (сам не очень понял почему, но на википедии че-то похожее http://ru.wikipedia.org/wiki/ЛАХ)

7.Переходная характеристика h(t) (или g(t) для более сложного воздействия) - это реакция системы на входное единичное ступенчатое воздействие при нулевых начальных условиях.

Переходной характеристикой цепи является сигнал на ее выходе при подаче на вход единичной ступеньки

тау - момент возникновения входного воздействия.

Чтобы определить переходную характеристику аналитически, следует решить дифференциальное уравнение при нулевых начальных условиях и u(t)=1(t).

Для реальной системы переходную характеристику можно получить экспериментальным путем; при этом на вход системы следует подавать ступенчатое воздействие и фиксировать реакцию на выходе. Если ступенчатое воздействие отлично от единицы, то характеристику на выходе следует разделить на величину входного воздействия.

Зная переходную характеристику, можно определить реакцию системы на произвольное входное воздействие с помощью интеграла свертки

где тау - переменная интегрирования.

Импульсной характеристикой h(t) цепи называют сигнал на выходе при подаче на вход сигнала вида-импульса:

Переходная функция и импульсная функция однозначно связаны между собой соотношениями

что позволяет по одной известной характеристике определить вторую.

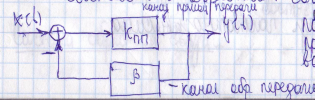

8.Степень стабилизации режима в схеме с отрицательной обратной связью определяется КОЭФФИЦИЕНТОМ ПЕРЕДАЧИ КАНАЛА ОБРАТНОЙ СВЯЗИ β(s).

9. Уменьшение нелинейных искажений в схеме с отрицательной обратной связью обуславливается величиной коэффициента передачи канала обратной связи β(s).

10. Увеличение верхней граничной частоты в схеме с отрицательной обратной связью

определяется величиной коэффициента передачи канала обратной связи β(s).

11.Статическая ошибка- ошибка в установившемся режиме работы системы

при действии на нее постоянного сигнала (стационарного воздействия).

Динамическая ошибка- ошибка в установившемся режиме работы

системы при действии на нее изменяющегося, нестационарного сигнала

(воздействия).

12.Статическая ошибка определяетсяразностью между истинной величиной регулируемого параметра и показаниями датчика

13.Динамическая ошибка ваще не ебу чем определяется (равно как и про статическую не уверен), но ходят слухи, что правильный ответ —сложением сигнала

14.Положение А.М. Ляпунова для определения устойчивости систем по корням характеристического уравнения:

1. Если характеристическое уравнение линеаризованной системы имеет все корни с отрицательными действительными числами, то система устойчива.

2. Если хотя бы один корень имеет положительную часть, то система неустойчива.

3. При наличии нулевых или чисто мнимых корней поведение реальной системы не всегда (даже качественно) определяется её линеаризованным уравнением.

1	>0, действит.			система неуст.
2	<0, действит.			Данный член®0
3	=0			Система неустойчивая; возможно нейтральная
t A1 4	Два нулевых корня			Система неустойчивая
5	Корни комплексные, действительная часть положительная			Система неустойчивая
6	Корни комплексные, действительная часть отрицательная			Возможно система устойчивая
7	Корни мнимые сопряженные			Система неустойчивая; возможно на грани устойчивости

15.Функцией чувствительности называется частная производная какой-либо динамической характеристики или какого-либо показателя по изменяющемуся (варьируемому) параметру

16. Функция чувствительности

; , где F-фактор обратной связи. Если он падает, то падает стабильность

17.Дифференциатор

Малое сопротивление емкостной нагрузки на высоких частотах может стать причиной перегрузки выходного каскада ОУ. Коррекцию обеспечивают конденсатор Ck (шунтирующий цепь ОС на высоких частотах, блокируя в ней задержку сигнала по фазе) и небольшое сопротивление Rр (включаемое последовательное с емкостной нагрузкой, развязывающее каналы ОС по частоте и ограничивающее ток выходного каскада ОУ).

На некоторой частоте может возникнуть баланс фаз и амплитуд=>схема склонна к возбуждению.

Условие любой неустойчивости: -баланс амплитуд: – петлевое усиление

,n-число каскадов в петле ОС

- баланс фаз: сдвиг по петле ОС на 360 градусов

;

Для :

2)

В дифференциаторе: ОУ дает сдвиг ; интегрирующRC-цепь - ;

• -π + в интегр цепочке =>создается условие для возникновения баланса фаз и амплитуд

18. Фотодиод(источник тока)

19.R=0( общий ответ – см 21)

20.Передаточная функция трансимпедансного операционного усилителя (ТИОУ) представляет собой зависимость выходного напряжения от входного тока и имеет размерность сопротивления.

( на рисунке в 21, R_f=R_oc)

21. [Ом]

Трансимпедансный усилитель - это усилитель с глубокой отрицательной обратной связью, позволяющей варьировать в широких пределах входное сопротивление за счет изменения сопротивления в цепи обратной связи. Входная цепь приемника строится таким образом, что входное сопротивление усилителя является нагрузочным сопротивлением фотодетектора. Величина этого сопротивления выбирается в соответствии с требованиями к максимальной ширине полосы пропускания входной цепи, определяемой скоростью передачи и типом применяемого линейного кода. Термин «трансимпедансный» означает «трансформирующий импеданс», т.е. преобразующий высокое входное сопротивление (сотни килоом) с низкой емкостной составляющей (от долей пикофарада до единиц пикофарад) к низкому (^50—200 Ом) выходному сопротивлению.

22.Фотодио́д — приёмник оптического излучения^[1], который преобразует попавший на его фоточувствительную область светв электрическийзарядза счёт процессов в p-n-переходе. значит являетсяисточником тока.

23.(см.27)

24. ИНУН (источник напряжения, управляемый напряжением)

25, 26.Динами́ческийдиапазо́н— характеристика устройства или системы, представляющая логарифм отношения максимального и минимального возможных значений величины входного параметра устройства.

Минимальное значение обычно определяется уровнем собственных шумов или внешних помех в устройстве, а максимальное — перегрузочной способностью устройства.

(Перегрузочной способностью системы называют разницу между номинальным и максимально допустимым уровнями сигналов на входе или выходе системы.)

27.Отношение сигнал шум- безразмерная величина, равная отношению мощности полезного сигнала к мощности шума.

Обычно выражается в децибелах

28.Коэффициент гармоник- величина для количественной оценки нелинейных искажений, выражающая степень нелинейных искажений устройства (усилителя и др.), равная отношению среднеквадратичного напряжения суммы высших гармоник (появившихся дополнительных сигналов в результате искажений) сигнала к напряжению первой гармоники при воздействии на вход устройства синусоидального сигнала. Выражается в %.

29.Интермодуляционные искажения—При подаче на вход АЦП двух синусоидальных сигналов в спектре выходного сигнала появляются дополнительные интермодуляционные компоненты, представляющие собой комбинации спектральных составляющих, вызванных каждым из входных сигналов.Например, при подаче на усилитель смеси сигналов 1 кГц и 5 кГц возникают интермодуляционные искажения: 6 кГц (сумма 1 кГц и 5 кГц) и 4 кГц (разность между 1 кГц и 5 кГц)

30.Белый шум— стационарный шум, спектральные составляющие которого равномерно распределены по всему диапазону задействованных частот.

(Не зависит от частоты)
