Порядок выполнения работы
Собрать рабочую схему для определения полного электрического сопротивления Z (импеданса) катушки индуктивности при переменном токе (рис. 3).
Рис. 3
Установить максимальное значение переменного сопротивления Rпер.
Включить генератор ЗГ.
Изменяя сопротивление Rпер., получить пять значений силы тока Iэфф и измерить соответствующие напряжения Uэфф на катушке индуктивности.
Результаты измерений занести в таблицу 1.
Таблица 1
№ опыта |
Іэф, А |
Uэф, В |
Z, Ом |
Zср, Ом |
1 |
|
|
|
|
2 |
|
|
| |
3 |
|
|
| |
4 |
|
|
| |
5 |
|
|
|
По формуле (11) вычислить полные сопротивления Z катушки индуктивности и найти их среднее значение Zср.

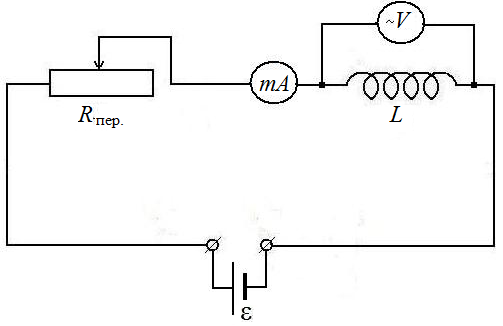

Собрать схему для определения омического сопротивления R катушки индуктивности при постоянном токе, рис. 4.
9. Изменяя сопротивление Rпер., получить пять значений силы тока I и измерить соответствующие напряжения U на катушке индуктивности.
10 . Результаты измерений занести в таблицу 2.
Таблица 2
№ опыта |
І, А |
U, В |
R, Ом |
Rср, Ом |
1 |
|
|
|
|
2 |
|
|
| |
3 |
|
|
| |
4 |
|
|
| |
5 |
|
|
|
11. Вычислить омические сопротивления R катушки индуктивности и найти их среднее значение Rср.
12. По формуле при частоте ν=1000 Гц определить коэффициент самоиндукции L катушки.
Рис. 4
Контрольные вопросы
Что такое магнитное поле? Что такое линии индукции магнитного поля?
Как формулируется закон Ампера? Единица измерения индукции магнитного поля.
Дать определение потока вектора магнитной индукции. Единица его измерения.
Что такое индуктивность контура? Единица ее измерения.
Сформулировать закон Фарадея и правило Ленца.
В чем заключается явление самоиндукции? Э Д С. самоиндукции катушки.
Явление взаимной индукции. Практическое применение этого явления.
Написать уравнения Максвелла в интегральной форме.
9. Вывести рабочие формулы для расчета полного сопротивления (импеданса) и коэффициента самоиндукции катушки индуктивности.
Библиографический список
Фриш, С.Э. Курс общей физики : учебник. В 3-х т. / С.Э. Фриш, А.В. Тиморева. – СПб.: Лань, 2007. Т. 1, 2,3.
Трофимова, Т.И. Курс физики : учеб. пособие для вузов / Т.И. Трофимова. – 18-е изд., – М.: Академия, 2010. – 558 с.
Савельев, И.В. Курс общей физики : В 5 кн.: Учеб. пособие для втузов. / И.В. Савельев. – М.: АСТ : Астрель, 2004.
Бурученко, А.Е. Физика: Учеб. пособие. Ч.2 / А.Е. Бурученко. – Красноярск: КрасГАСА, 1998. – 118 с.
Заключение
Лабораторный практикум по электричеству и магнетизму позволит закрепить теоретический материал, научиться экспериментально проверять физические закономерности, владеть основами измерения электрического тока и магнитных полей, обращаться с современными приборами и аппаратурой и даст возможность бакалаврам, магистрам и специалистам в будущем правильно применять законы физики в решении инженерных задач.
