Описание установки

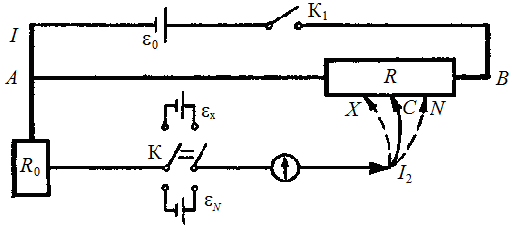

Рис. 7

Порядок выполнения работы

1. Включить электрическую цепь с помощью ключа К₁ (рис. 7). Переключатель К поставить в положение соответствующее подключению источника .

2. Передвигая свободный контакт по реохорду найти такое положение, при котором ток через гальванометр будет равен нулю (стрелка гальванометра должна показывать нуль).

3. Измерить длину участка по сантиметровой линейке, на котором происходит компенсация ЭДС неизвестного источника тока. Результаты измерений занести в табл. 1. Повторить измерения 5 раз согласно п.2.

Таблица 1

i	, см		, см
1
2
3
4
5
	, см		, см

4. Замкнуть ключ К на нормальный элемент и повторить измерения по п.2, 3. Значение длины участка , на котором происходит компенсация ЭДС нормального элемента, занести в таблицу 1.

5. Рассчитать средние значения длин участков потенциометра , на которых происходит компенсация ЭДС неизвестного и нормального источника токов и средние квадратичные отклонения от средних значений этих величин.

6. По формуле (13), подставляя в нее средние значения , и (см. на установке), определить средние значения ЭДС неизвестного источника тока.

7. Вычислить доверительную границу общей погрешности для длин и , на которых происходит компенсация ЭДС неизвестного и нормального источников тока по формулам

,

где , ,  погрешность измерения длины проволоки реохорда (0,4 мм).

8. Рассчитать относительную ошибку измерений длин, на которых происходит компенсация ЭДС источников токов по формуле

,

где величина указана на установке.

9. Определить абсолютную ошибку измерений для ЭДС неизвестного источника тока по формуле

10. Записать окончательный результат измерения в виде

, при .

Контрольные вопросы

1. Что такое электрический ток, сила тока, плотность тока?

2. Вывести закон Ома для неоднородного участка электрической цепи и получить из него закон Ома для полной замкнутой и однородного участка электрической цепи.

3. Каков физический смысл ЭДС? Что такое сторонние силы? Каково их назначение?

4 Чем компенсируется неизвестная ЭДС при достижении нулевого показания гальванометра?

5. Если в схеме компенсации источник заменить другим источником с такой же ЭДС, но с большим внутренним сопротивлением, то в какую сторону следует сместить движок реохорда для восстановления компенсации?

ЛАБОРАТОРНАЯ РАБОТА № 3
