1 Мощность тепловых потребителей
Расход теплоты на технологические нужды
Таблица 1.1 – Тепловые характеристики лесоперерабатывающих и вспомогательных цехов
-
Цех
Давление пара на технологические нужды, Мпа
Максимальный расход теплоты, кВт
Лесопильный
2,2
2200
Сушильный
Механический
В итоге
2,2
2200
Расход теплоты на отопление
Максимальный расход теплоты на отопление цеха, Вт, рассчитываем по формуле
(1.2.1),
где – удельный расход теплоты на отопление здания, Вт/(м3*К);
tвн. - усредненная расчетная температура воздуха внутри отапливаемых помещений, С, tвн=20С;
tр.от. – расчетная температура наружного воздуха, С, tр.от=-25С;
Vн – наружный строительный объем отапливаемой части здания,.
Рассчитываем максимальный расход теплоты на отопление :
ДВП цех:
к Вт;
ДОЦ цех:
кВт;
Механический цех:
кВт;
Жилые здания:
кВт.
Поверхность нагрева отопительных установок определяется по формуле:
(1.2.2),
где k – коэффициент теплопередачи отопительного прибора, Вт/(м2*К), k=10 Вт/(м2*К);
tср – средняя расчетная температура теплоносителя в приборе, оС;
tвн – расчетная температура воздуха в помещении, оС.
ДВП цех:
;
ДОЦцех:
;
Механический цех:
;
Жилые здания:
;
Расход теплоты на вентиляцию
Максимальный расход теплоты на вентиляцию цеха, Вт, рассчитываем по формуле
(1.3.1),
где qвент – удельная вентиляционная характеристика здания, Вт/(м3*К);
tвн. - усредненная расчетная температура воздуха внутри помещений, С;
tр.в. – температура наружного воздуха, С, tр.в=-16С;
Vн – наружный объем здания, .
ДВП цех:
кВт;
ДВП цех:
кВт;
Механический цех:
кВт;
Жилые здания:
кВт;
Расход теплоты на горячее водоснабжение
Расход теплоты на горячее водоснабжение жилых зданий , кВт, определяется по формуле:
(1.4.1),
где a – норма расхода горячей воды на единицу потребления;
∑n – количество единиц потребления, чел.;
tг.в – температура горячей воды,oC;
св = 4,19 кДж/(кг*К).
кВт.
Расход теплоты на горячее водоснабжение производственных зданий , кВт, определяется по формуле:
(1.4.2),
где Gг.в. – расход воды на горячее водоснабжение производственных зданий, кг/с.
кВт.
Таблица 1.4 – Тепловые нагрузки котельной
Потребление |
Максимальный часовой расход теплоты Qmax,кВт | ||
Технологические нужды |
2200 | ||
Отопление и вентиляция производственных помещений |
35558,465 | ||
Отопление и вентиляция жилых и культурно-бытовых зданий |
414,3825 | ||
|
|
| |
Горячее водоснабжение зданий,
|
435,1 |
| |
жилых: |
183,7 |
| |
производственных: |
251,4 |
| |
Итого: |
7043 |
|
Расчет основных элементов принципиальной тепловой схемы котельной
Расчет сетевой подогревательной установки

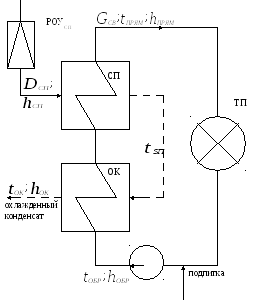

Рисунок 2.1 – Схема сетевой подогревательной установки
Уравнение теплового баланса
(2.1.1),
где Dсп – расход пара на входе в сетевой подогреватель, кг/с;
hсп – энтальпия пара на входе в сетевой подогреватель, кДж/кг, hсп = 2757 кДж/кг;
hок – энтальпия охлажденного конденсата, кДж/кг. Определяется по температуре охлажденного конденсата (принимается на 10-15ºС выше температуры обратной сетевой воды);
hок =670 кДж/кг;
hпрям; hобр – энтальпии примой и обратной воды, кДж/кг. Определяются по температуре прямой tпрям и обратной tобр воды;
hпрям= Св* tпрям,
hпрям= 4,19*150 = 628,5 кДж/кг;
hобр= Св* tобр,
hобр= 4,19*70 = 293,5 кДж/кг;
Gсв – расход сетевой воды, кг/с. Определяется по величине суммарных тепловых нагрузок на сетевую установку Qсв
(2.1.2),
кг/с,
тогда кг/с.
