П
рактическая
работа.
3D-моделирование в AutoCad 2011.
Цель работы: Построить 3D модель на основе 2D чертежа.
Задание 1. Создание 2D-чертежа.
Ход выполнения работы:
-
Создадим слои
-
Построим 2 вида детали
Задание 2. Создание 3D-чертежа.
Ход выполнения работы:
-
Установим
-
Выберем Концептуальный вид или Оттенки серого
-
Начертим основание. Для этого выберем инструмент Ящик и введем в командную строку координаты @120,80,15 (длины, ширина, высота)
-
Начертим отверстия. Чтобы найти расстояние до центра отверстия вычтем из общей ширины 80 мм ширину между осями отверстий 60мм. И разделим на 2. В итоге получится расстояние равное 10мм.
-
Включим ДПСК, Привязку и ОРТО. Выберем Отрезок и укажем точку и расстояние 10 мм
Затем повторим с другой стороны
-
Выберем Круг, укажем центр с помощью привязки и радиус 5 мм
-
Выберем Зеркальное отражение, укажем окружность, нажмем Enter и укажем точку в середине противоположной стороны
Повторим процедуру
-
Переключим Вид 3D-каркас для удобства выбора нужных точек
-
Выберем Зеркальное отражение, выделим обе окружности, ПКМ, укажем
Затем
Нажмем Enter
-
Переключим Вид
-
Удалим вспомогательные линии
-
Сделаем отверстия. Выберем инструмент Вытягивание, выделим окружность и укажем направление вниз
Повторим действие для остальных окружностей и получим
-
Далее выполним скругления. Выберем Сопряжение, выделим кромку
-
Укажем радиус сопряжения - 10мм, Enter, Enter.
-
Удалим Отрезки
Повторим со всех сторон.
-
Создадим Новый слой
-
Начертим Оси. Для удобства можете установить Вид 3D-каркас.
Выберем Отрезок и с помощью Отслеживания построим оси
-
Выберем Круг, укажем центр и радиус 30 мм.
-
Выберем Круг, укажем центр и радиус 20 мм.
-
Выберем Многоугольник, число сторон – 4, укажем центр, размещение – Вписанный в окружность, радиус окружности - 12.5
-
Выберем Повернуть, укажем получившийся объект, затем базовую точу (центр), угол поворота – 45 градусов.
-
Отключим Текущий слой
-
Сделаем текущим Слой 0
-
Выберем Вытягивание, Высота – 25мм.
-
Выберем Вытягивание, укажем
Высота 65 мм
Получим
-
Выберем Вытягивание, выделим многоугольник, укажем направление вниз
-
Включим Слой 1
-
Установим
-
Выберем Отрезок, вкл. ОРТО
-
Повернем плоскость вокруг оси Х на 90 градусов
-
Выберем Прямоугольник, щелкнем
-
Укажем координаты второго угла @16,15
-
Выберем Перенести, Выделим прямоугольник, ПКМ
-
Переместим в другую точку
-
Выберем Выдавливание, укажем прямоугольник, Enter. Зададим направление
-
Активируем Вычитание
Выберем
Enter
Затем
Enter
Получим
-
Нарисуем скосы
Повернем ПСК вокруг Оси У
Получим
-
Выберем Ящик
-
Укажем координаты @20,35,35 Enter
-
Применим Слой 0
-
Выполним 3D перенос
.
Сначала укажем
-
Выберем 3D перенос, укажем получившийся объект, ПКМ
Получим
-
Выберем Копировать, выделим
Enter
-
Укажем Базовую точку
-
Переместим
-
Поменяем плоскость
-
Выберем отрезок и начертим линию
-
Поменяем плоскость и начертим еще один отрезок
Получим
-
Выберем Разрез
Укажем
-
ПКМ, В командной строке выбираем 3точки
Первая точка Вторая точка
Третья точка
Появится команда
Выберем Обе.
-
Удалим часть фигуры и получим
-
Повторите действие с другой стороны или воспользуйтесь Копирование
Для этого выберите Копировать, укажите деталь, Enter
-
Выберите 3D-поворот, выделите деталь, Enter
-
Укажем Базовую точку
-
Повернем вокруг Оси Z, укажем в командной строке 180 градусов.
-
Выберем 3D-перенос, выделим Объект, Enter
-
Укажем
Затем
В результате получим
-

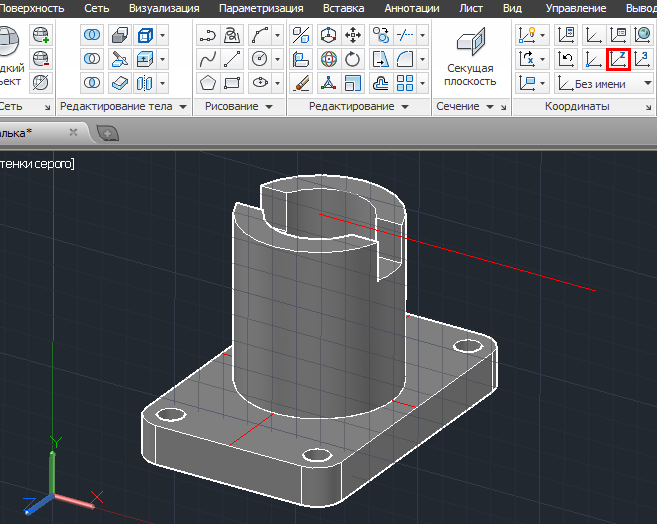

Установим плоскость
-
Выберем Прямоугольник и укажем размер @-34,5
-
Выберем отрезок
-
Перенесем прямоугольник используя Перенести и привязку Середина
-
Удалим вспомогательный отрезок
-
Выделим Прямоугольник и выберем команду Расчленить (Панель Редактирование).
-
Затем применим Вытягивание и получим
-
Поменяем плоскость
-
Выберем прямоугольник, зададим размер @-50,5
-
Копируем его
-
Второй Прямоугольник перемещаем на противоположную сторону
-
Удалим Ось
-
Применим Вытягивание
-
Отключим Слой 1 (Оси) и получим
-
Объединим все элементы в один с помощью команды Объединение.
Деталь готова.
