Министерство образования и науки
Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
Национальный исследовательский ядерный университет «МИФИ»
Волгодонский инженерно-технический институт – филиал НИЯУ МИФИ
УТВЕРЖДАЮ
Руководитель ВИТИ НИЯУ МИФИ
_____________________В.А. Руденко
”_____” ___________________ 2012 г.
Программа
ГОСУДАРСТВЕННОГО ЭКЗАМЕНА ПО СПЕЦИАЛЬНОСТИ 14020465 «ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ»
ОДОБРЕНО
ученым советом ВИТИ НИЯУ МИФИ
протоколом № __ от ”___” __________
Разработчик: кафедра
«Атомные электрические станции»
ВИТИ НИЯУ МИФИ
Волгодонск 2012
1. Общие положения о проведении государственного экзамена
В соответствии с государственным образовательным стандартом (ГОС) по направлению подготовки дипломированных специалистов 650900 ЭЛЕКТРОЭНЕРГЕТИКА утвержденным 27.03.2000 г. для выпускников высшего профессионального образования введен государственный экзамен (ГЭ), который носит междисциплинарный характер и является наряду с выпускной квалификационной работой одной из ступеней государственных аттестационных испытаний, предназначенных для оценки подготовленности выпускника к выполнению профессиональных функций, определенных в ГОС.
К экзамену допускаются студенты, полностью выполнившие учебный план предыдущих семестров. В билете должны содержаться вопросы и задания не менее чем пяти дисциплин учебного плана.
В основу программы положены дисциплины блока ОПД Государственного образовательного стандарта высшего профессионального образования по направлению подготовки дипломированных специалистов 650900 ЭЛЕКТРОЭНЕРГЕТИКА:
- Теоретические основы электротехники
- Электромеханика
- Электроэнергетика
- Общая энергетика
дисциплины блока СД специальности 14020465 «Электрические станции»:
- Переходные процессы в электроэнергетических системах
- Электрическая часть электростанций и подстанций
- Режим работы электрооборудования станций и подстанций
дисциплины блока ДС специальности 14020465 «Электрические станции»:
- Ремонт и наладка устройств релейной защиты и автоматики
- Ремонт и обслуживание силового оборудования
2. Содержание программы
Раздел 1. Программа государственного экзамена по дисциплинам блока опд
Теоретические основы электротехники
|
1. Какое из приведенных соотношений для синусоидального переменного тока содержит ошибку?
|
|
2. Какие из схем, изображенных на рисунке, представляют собой соединение потребителей звездой и какие – треугольником? Указать правильный ответ.
|
|
3. Какое из приведенных выражений для цепи синусоидального тока, состоящей из последовательно соединенных r, L и C, содержит ошибку? 1) xC = 2πfC 4) cosφ = r/z 2) xL =2πfL 3) 5) ω = 2π/T
|
|
4. Ток в цепи на рисунке изменяется по закону: i=IMsinωt. Какое из приведенных выражений не справедливо, если UL> UC ?
1) u=UM sin (ωt+φ)
|
|
5. В каком из определений некоторых положений, связанных с переходными процессами в электрических цепях, допущена ошибка?
|
|
6.В цепи переменного тока напряжение и ток изменяются по законам: u = 141 sin(314t+ 80°) и i = 14,1 sin(314t+ 20°). Определить активную мощность цепи. 1) 308Вт. 2) 616Вт. 3) 1000Вт. 4) 500Вт. 5) 1236Вт |
|
7. Какая из приведенных формул для трехфазных цепей при симметричной нагрузке содержит ошибку? При соединении потребителя треугольником:
При соединении потребителя звездой:
|
|
8 . Какое из приведенных соотношений для цепи на рисунке написано неправильно, если xL,>r и xC>r ?
|
|
9. Какой из треугольников мощностей или сопротивлений на рисунке соответствует изображенной схеме?
|
|
10. В каком из пунктов вывода активной, реактивной и полной проводимости цепи r, L на рисунке допущена ошибка?
|
|
11. Какая из приведенных формул для определения мощности содержит ошибку?
1) S=UI. 2. P= UI cosφ. 2) Q = I2x 3) 4) Q = UI cosφ. |
|
12. Симметричный трехфазный приемник, соединенный в треугольник, подключен к трехфазной сети напряжением 220В. Определить линейный ток, если сопротивление фазы приемника равно 11 Ом. 1) 20 А. 2) 60 А. 3) 34,6 А. 4) 11,56 А. 5)0. |
|

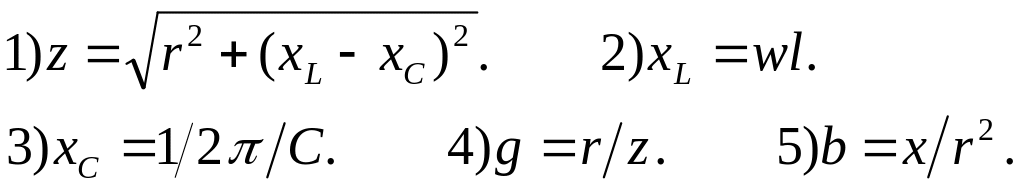

13. Какое из приведенных выражений для цепи синусоидального тока, содержащей последовательно соединенные r, L и C, содержит ошибку?
|
|
14. Какая из векторных диаграмм соответствует цепи на рисунке, если R < XC < XL?
|
|
15. В какой из цепей на рисунке может возникнуть резонанс токов?
|
|
16. Схема включения ваттметров позволяет измерить:
1)Активную мощность только для симметричной нагрузки. 2)Активную мощность только для несимметричной нагрузки. З) Активную мощность для любой нагрузки. 4) Полную мощность для симметричной нагрузки. 5) Полную мощность для любой нагрузки
|
|

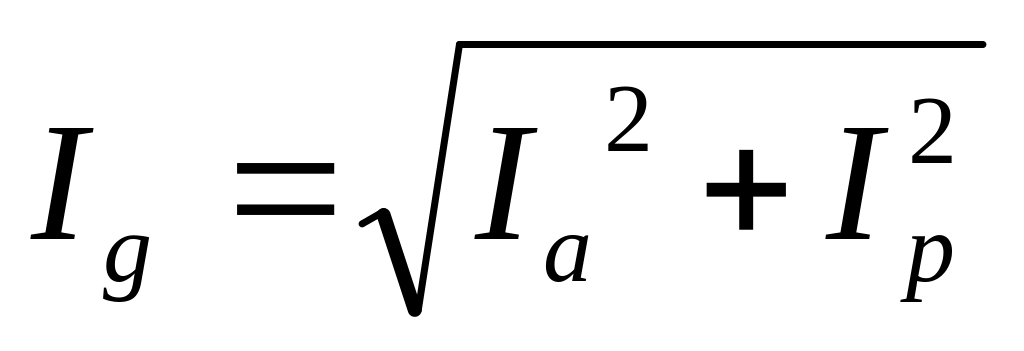

17. Как определяется действующее значение переменного тока? 1) 2) 3) |
|
1 8. Система синусоидальных линейных напряжений, питающая цепь, симметрична. Определить показание амперметра электромагнитной, системы, если известно что Uл=100В; zф=10 Ом. 1) 17,32А. 3) 14,1А. 2) 10А. 4) 5А. 5) |
|
19. Амперметр A1, включенный в цепь симметричного приемника, показывает 34,6 А. Что покажет амперметр А2? 1) 34,6А. 2)17,3А. 3) 20А. 4) 59,8А. 5)10А.
|
|

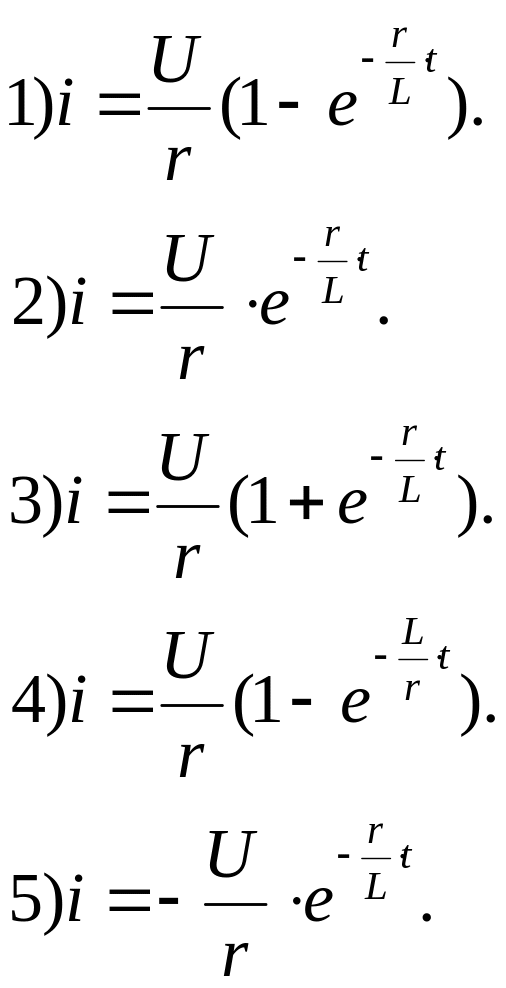

20. По какой формуле определяется переходной ток i в цепи.
|
|
2 1. Зависит ли количество энергии, выделяющееся в сопротивлении r цепи на рисунке за время заряда конденсатора, от величин r, U и С? Указать правильный ответ.
1) От U и С не зависит, от r зависит. 2) От r и С не зависит, от U зависит, 3) От r и U не зависит, от С зависит. 4) От r не зависит, от U и С зависит.
|
|
22. Напряжение на отдельных участках цепи на рисунке составляют: UL=60 В, UC = 20 В, Ur = 30 В. Определить напряжение U. 1) 90 В. 2) 100 В. 3) 80 В. 4) 50 В. 5. 60 В.
|
|
2 3. В электрической цепи на рисунке rB = rC = 2rA. Как изменятся токи, если перегорит предохранитель F1?
Указать неправильный ответ. 1) IB не изменится. 2) IN увеличится 3) IС не изменится.
|
|
24. Как следует выразить комплексы токов IA и IC на рисунке, если комплекс тока ?
Указать неправильный ответ.
|
|
25. Какое из приведенных выражений несправедливо для переходного процесса в цепи на рисунке, возникающего при замыкании рубильника?
1. 2. 3.
|
|
26. Какими буквами маркируют высокочастотные и туннельные диоды? 1) А. 2)С. 3)И. 4)Д.
|
|
27. Какие диоды применяют для выпрямления переменного тока? 1)Варикап. 2)СВЧ-диод. 3)Тунельный диод. 4) Силовой диод.
|
|
28. Какие диоды работают в режиме пробоя? 1) Стабилитрон. 2)Варикап. 3) СВЧ-диод.
|
|
29. Как влияют примесные зоны на процесс образования пар свободных носителей заряда? 1)Не влияют. 2)Затрудняют. 3)Облегчают.
|
|
30. Какие факторы влияют на собственную электропроводность кристалла полупроводника?
|
|
31. Сколько р-n переходов имеет биполярный транзистор? 1,2 или 3. |
|
32. Какие нелинейные сопротивления входят в группу управляемых НС-? 1) Электрическая дуга. 2) Терморезистор. 3) Бареттер. 4) Транзистор. |
|
33. Какая схема включения транзистора является универсальной, усиливает I, U, P? 1) С общей базой. 2) С общим коллектором. 3) С общим эмиттером. |
|

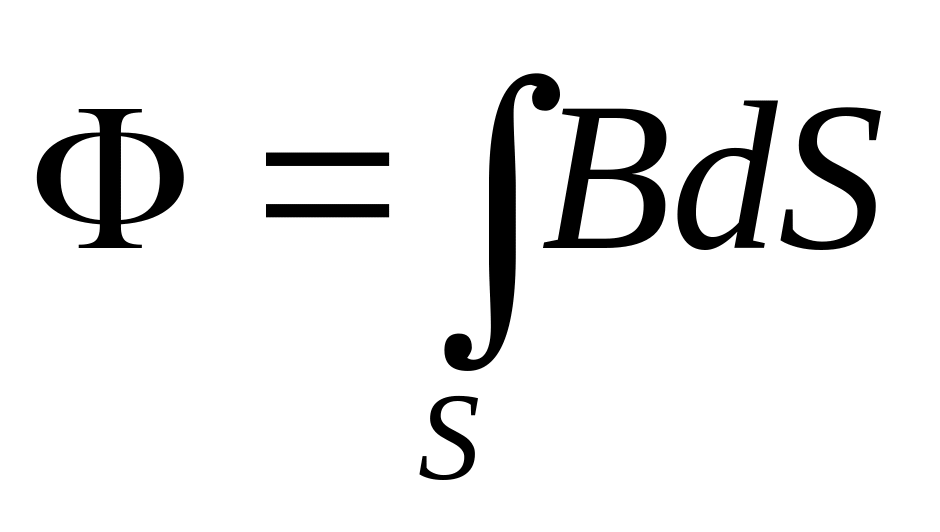

34. В каком из соотношений характеризующих магнитное поле, допущена ошибка? 1) 2) 3) |
|
35. Укажите правильную схему мостового выпрямителя.
1) 2)
|
|
36. Единица какой величины указанна неправильна? Н –А/м Ф – Тл - Гн/м
|
|
37. Какое из соотношений соответствует закону Ампера?
|
|
38. Какое соотношение выражает второй закон Кирхгофа для магнитной цепи? 1) 2) 3)
|
|
39. Для чего магнитопровод трансформатора выполняется из листов электротехнической стали? Укажите неправильный ответ. 1) Для уменьшения потерт на гистерезис. 2) Для уменьшения потерь на вихревые токи. 3) Для удобства сборки трансформатора.
|
|
40. Какие НС относятся к группе инерционных сопротивлений? 1) Лампы накаливания. 2) Полупроводниковые диоды. 3) Транзисторы. 4) Терморезистор. 5) Бареттер. |
