3. Общая часть

3. 1 Настройка рабочей среды

Перед началом работы необходимо настроить рабочую среду, а именно задать шаг сетки, шаг привязки, задать необходимые слои, установить условия сохранения и сделать прочие настройки.

Меню настроек.

В меню настроек входят условия сохранения, настройки и цвет рабочего стола, величина прицела и т.д.

Меню настроек находится: меню → сервис → настройки. (Рис. 1)

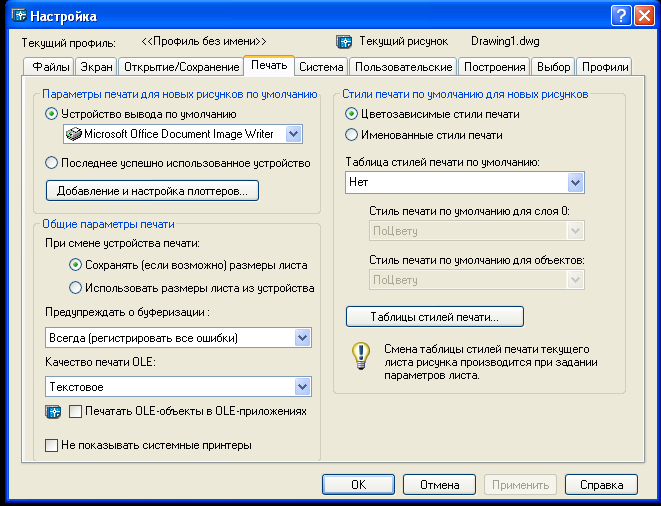

Рисунок 1. Меню настроек

3.2 Задание слоя

Слои напоминают лежащие друг на друге прозрачные листы кальки. Они являются базовым средством организации построений в AutoCAD и позволяют структурировать рисунок, что упрощает управление данными рисунка и различными свойствами, такими как типы линий, цвета и др.

Слои позволяют группировать однотипные объекты. Например, такие объекты, как вспомогательные линии, тексты, размеры и основные надписи можно разместить на отдельных слоях. Послойная организация объектов позволяет:

Легко подавлять и включать отображение объектов слоя на видовых экранах

Разрешать, запрещать и настраивать вывод объектов на печать

Назначать цвет одновременно всем объектам слоя

Задавать тип и вес линий по умолчанию для всех объектов слоя

Разрешать или запрещать редактирование объектов слоя

При создании нового рисунка AutoCAD создает специальный слой с именем 0. По умолчанию слою 0 назначается цвет 7 (белый или черный, в зависимости от установленного цвета фона), тип линий CONTINUOUS (сплошная), вес линий ОБЫЧНЫЙ (0.25 мм) и стиль печати ОБЫЧНЫЙ. Слой 0 не может быть ни удален, ни переименован.

Рисунок 2. Задание слоев

 Панель Слои:

 Меню Формат: Слои

 Командная строка:  слой (или 'слой для прозрачного вызова)

Ограничение списка выводимых слоев на основании заданных пользователем критериев. Слои, удовлетворяющие заданным требованиям, отображаются в списке диалогового окна Диспетчер свойств слоев.

Имя фильтра

Задание имени для сохраняемого фильтра.

Имя слоя

Задание отбираемых слоев.

Вкл/Откл

Задание состояния включенности для выводимых в списке слоев («Вкл», «Откл» или «Оба»).

Заморожен/Разморожен

Задание состояния замороженности для выводимых в списке слоев («Заморожен», «Разморожен» или «Оба»).

Текущий В Экран

Задание состояния замороженности на текущем видовом экране для выводимых в списке слоев («Заморожен», «Разморожен» или «Оба»).

Новые В Экраны

Задание состояния замороженности на новых видовых экранах для выводимых в списке слоев («Заморожен», «Разморожен» или «Оба»).

Блокирован/Разблокирован

Задание состояния блокированности для выводимых в списке слоев («Блокирован», «Разблокирован» или «Оба»).

Печать

Управление выводом на печать для отфильтрованных слоев («Печатать», «Не печатать» или «Оба»).

Цвет

Задание цвета для выводимых в списке слоев.

Вес линий

Задание веса линий для выводимых в списке слоев.

Тип линий

Задание типа линий для выводимых в списке слоев.

Стиль печати

Задание стиля печати для выводимых в списке слоев.

Добавить

Сохранение фильтра и добавление его в список именованных фильтров.

Удалить

Удаление сохраненного фильтра из списка именованных фильтров.

Сброс

Присвоение всем компонентам фильтра значений по умолчанию.
