2.4. Конструирование фундамента.
Рисунок 4. Конструкция фундамента.
Нагрузка от веса фундамента:
Нагрузка от веса грунта:
Фактическое среднее давление под подошвой фундамента:
Фактическое расчетное сопротивление грунта:
- условие выполняется.
2.5. Учет внецентренного нагружения.
Для определения распределения давления под подошвой фундамента предварительно определяется эксцентриситет приложения нагрузки:

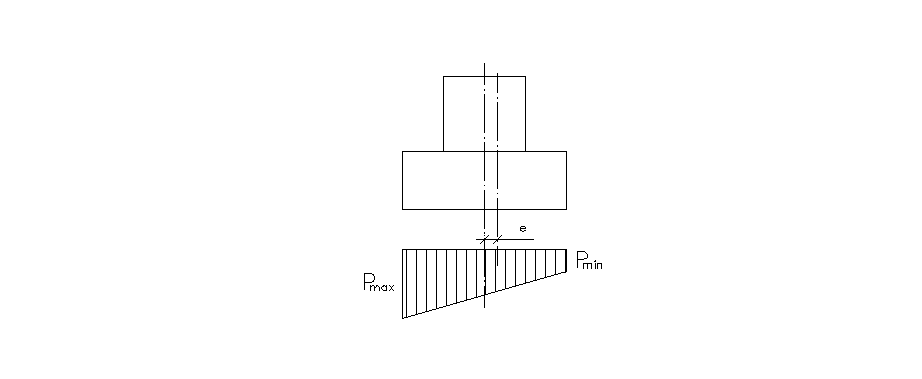

Рис.5. Схема внецентренного нагружения.
т
Вывод:
Условие не выполняется, нагружение является внецентральным.
Давление под подошвой внецетренно-нагруженного фундамента определяется как:
т/м2
т/м2
Полученные значения удовлетворяют условиям ;
2.6. Проверка прочности слабого подстилающего слоя.
Коэффициент определяем путем интерполяции, =0.097.

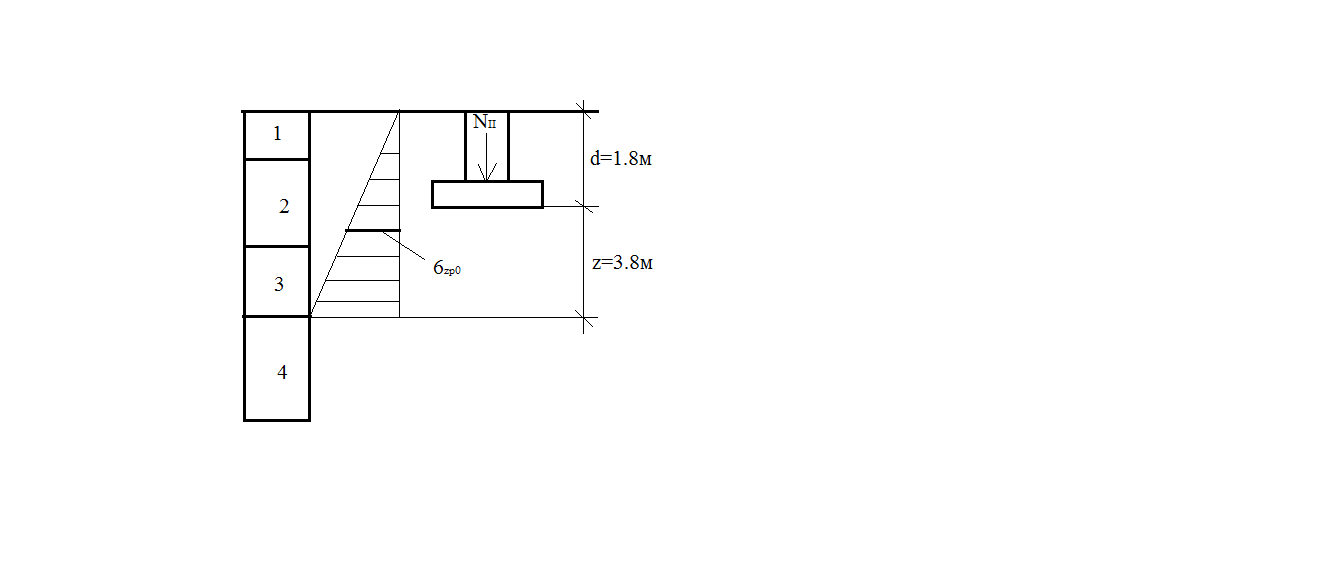

Рис. 6. Схема нагружения и эпюра прочности
т/м2
, где
м2,
Где т
т/м2
т/м3
т/м3
Условие выполняется:
2.7. Определение осадки фундамента методом послойного суммирования.
Осадка основания S c использованием расчетной схемы в виде линейно-деформируемого полупространства определяется методом послойного суммирования по формуле:
;
где: β – безразмерный коэффициент, равный 0,8;
σzp,i – среднее значение дополнительного вертикального напряжения в i-м слое грунта, равное полу сумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикали, проходящей через центр подошвы фундамента;
hi и Ei – соответственно толщина и модуль деформации i-го слоя грунта;
n – число слоев, на которые разбита сжимаемая толща основания.
Суммирование производим до глубины, на которой выполняется условие:
szp<0,2·szg
Напряжения в грунте от его веса определяются по формуле:
szg = szgo + å(gi·hi);
где: szgo =
szp = α·Pо;
где: Po = Pср.факт. - szgo =29,83-3.708=26,122 т/м2
Грунтовую толщу разбиваем на слои высотой h = (0,20,4)b, где b = 1,5 м – ширина фундамента.
Таблица 6
Zi, м |
2z/b |
l/b |
α |
szp, тс/м² |
szg, тс/м² |
0,2szg, тс/м² |
hi, м |
Ei, тс/м² |
szp.ср, тс/м² |
Si, м |
0 |
0 |
1,4 |
1,000 |
26.122 |
3.708 |
0.742 |
0,5
|
2400 |
- |
0,0136 |
0,5 |
0,666 |
0,848 |
22.15 |
4.783 |
0.956 |
24.13 | ||||
1,0 |
1,333 |
0,683 |
17.84 |
5.858 |
1.172 |
19.99 | ||||
1,5 |
2,0 |
0,414 |
10.81 |
6.933 |
1.386 |
14.32 | ||||
2,0 |
2,666 |
0,260 |
6.79 |
8.008 |
1.602 |
8.80 | ||||
2,5 |
3,333 |
0,210 |
5.48 |
9.008 |
1.802 |
2500 |
6.13 | |||
3,0 |
4,0 |
0,145 |
3.79 |
10.008 |
2.002 |
4.63 | ||||
3,5 |
4,666 |
0,105 |
2.74 |
11.008 |
2.202 |
3.26 | ||||
4,0 |
5,333 |
0,091 |
2.37 |
12.008 |
2.402 |
2.55 |
Получаем осадку:
.
Полученная осадка Sрасч. = 1.36 см не превышает максимальной допустимой осадки Sмах = 10 см.
Рис. 7. Диаграмма осадки фундамента.
