5.2.3. Конструирование фундамента.
1200 50

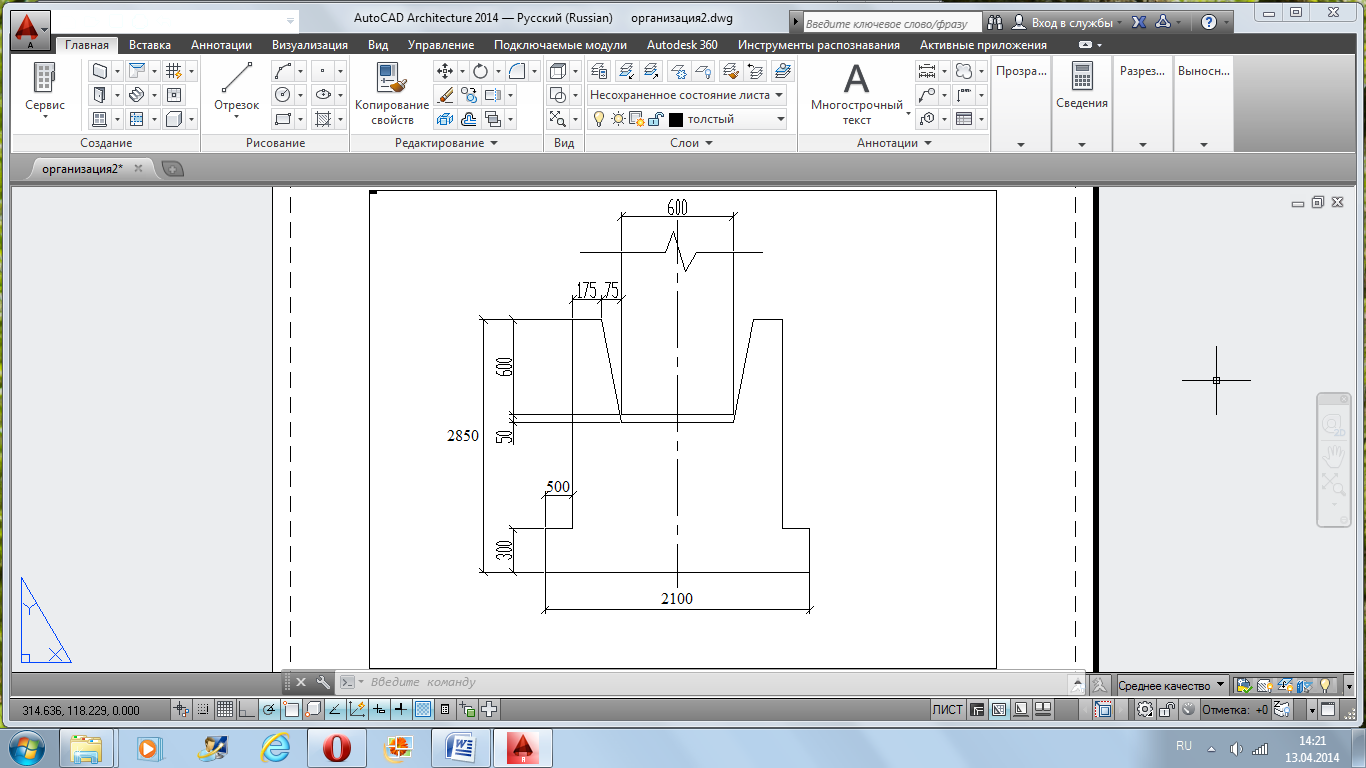

Рисунок 23. Конструкция фундамента.
Нагрузка от веса фундамента:
Нагрузка от веса грунта:
Фактическое среднее давление под подошвой фундамента:
Фактическое расчетное сопротивление грунта:
- условие выполняется.
Принимаем окончательные размеры подошвы фундамента равные B=2.1 м, L=2.4 м.
5.2.4. Учет внецентренного нагружения.
Для определения распределения давления под подошвой фундамента предварительно определяется эксцентриситет приложения нагрузки:
Рис.24. Схема внецентренного нагружения.
Вывод:
Условие не выполняется, нагружение является внецентральным.
Давление под подошвой внецетренно-нагруженного фундамента определяется как:
т/м2
т/м2
Полученные значения удовлетворяют условиям ;
5.2.6. Определение осадки фундамента методом послойного суммирования.
Осадка основания S c использованием расчетной схемы в виде линейно-деформируемого полупространства определяется методом послойного суммирования по формуле:
;
где: β – безразмерный коэффициент, равный 0,8;
σzp,i – среднее значение дополнительного вертикального напряжения в i-м слое грунта, равное полу сумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикали, проходящей через центр подошвы фундамента;
hi и Ei – соответственно толщина и модуль деформации i-го слоя грунта;
n – число слоев, на которые разбита сжимаемая толща основания.
Суммирование производим до глубины, на которой выполняется условие:
szp<0,2·szg
Напряжения в грунте от его веса определяются по формуле:
szg = szgo + å(gi·hi);
где: szgo =
szp = α·Pо;
где: Po = Pср.факт.- szgo =73,95-5.962=67.988 т/м2
Грунтовую толщу разбиваем на слои высотой h = (0,20,4)b, где b = 2.1 м – ширина фундамента.
Таблица 14
Zi, м |
2z/b |
l/b |
α |
szp, тс/м² |
szg, тс/м² |
0,2szg, тс/м² |
hi, м |
Ei, тс/м² |
szp.ср, тс/м² |
Si, м |
0 |
0 |
1.14 |
1,000 |
67.988 |
5.962 |
1.19 |
0.5
|
2400 |
- |
0,057 |
0,5 |
0.476 |
0,965 |
65.61 |
7.037 |
1.407 |
66.79 | ||||
1,0 |
0.952 |
0,754 |
51.26 |
8.112 |
1.62 |
58.43 | ||||
1,5 |
1.428 |
0.578 |
39.29 |
9.112 |
1.82 |
2500 |
45.27 | |||
2,0 |
1.905 |
0.382 |
25.97 |
10.112 |
2.02 |
32.63 | ||||
2,5 |
2.381 |
0.288 |
19.58 |
11.112 |
2.22 |
22.77 | ||||
3,0 |
2.857 |
0.234 |
15.91 |
12.112 |
2.42 |
17.74 | ||||
3,5 |
3.333 |
0.174 |
11.83 |
13.082 |
2.61 |
1200 |
13.87 | |||
4,0 |
3.809 |
0.131 |
8.91 |
14.052 |
2.81 |
10.37 | ||||
4,5 |
4.286 |
0.115 |
7.82 |
15.022 |
3.00 |
8.36 | ||||
5 |
4.762 |
0.083 |
5.64 |
15.992 |
3.19 |
6.73 | ||||
5,5 |
5.238 |
0.075 |
5.09 |
16.962 |
3.39 |
5.36 | ||||
6 |
5.710 |
0.064 |
4.35 |
17.932 |
3.58 |
4.72 | ||||
6.5 |
6.190 |
0.053 |
3.60 |
18.902 |
3.78 |
3.97 |
Получаем осадку:
Полученная осадка Sрасч. = 5.7 см не превышает максимальной допустимой осадки Sмах = 10 см.
