5.3.3. Конструирование фундамента.
1200 50
Рисунок 29. Конструкция фундамента.
Нагрузка от веса фундамента:
Нагрузка от веса грунта:
Фактическое среднее давление под подошвой фундамента:
Фактическое расчетное сопротивление грунта:
- условие выполняется.
Принимаем окончательные размеры подошвы фундамента равные B=1.8 м, L=1.8 м.
5.3.4. Учет внецентренного нагружения.
Для определения распределения давления под подошвой фундамента предварительно определяется эксцентриситет приложения нагрузки:
Рис.30. Схема внецентренного нагружения.
т
Вывод:
Условие не выполняется, нагружение является внецентральным.
Давление под подошвой внецетренно-нагруженного фундамента определяется как:
т/м2
т/м2
Полученные значения удовлетворяют условиям ;
5.3.5. Проверка прочности слабого подстилающего слоя.
Коэффициент определяем путем интерполяции, =0,182

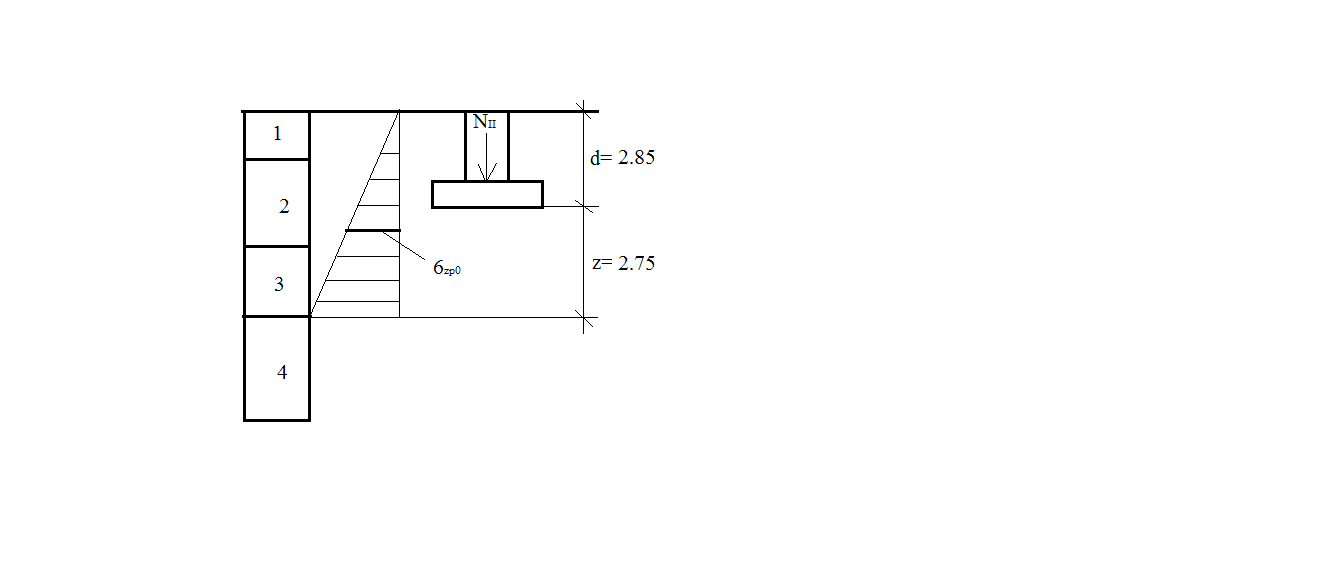

Рис. 31. Схема нагружения и эпюра прочности
т/м2
,
где т/м3
т/м2
, где
м2,
Где т
т/м2
т/м3
т/м3
Условие выполняется: 20.55 < 92.015
5.3.6. Определение осадки фундамента методом послойного суммирования.
Осадка основания S c использованием расчетной схемы в виде линейно-деформируемого полупространства определяется методом послойного суммирования по формуле:
;
где: β – безразмерный коэффициент, равный 0,8;
σzp,i – среднее значение дополнительного вертикального напряжения в i-м слое грунта, равное полу сумме указанных напряжений на верхней zi-1 и нижней zi границах слоя по вертикали, проходящей через центр подошвы фундамента;
hi и Ei – соответственно толщина и модуль деформации i-го слоя грунта;
n – число слоев, на которые разбита сжимаемая толща основания.
Суммирование производим до глубины, на которой выполняется условие:
szp<0,2·szg
Напряжения в грунте от его веса определяются по формуле:
szg = szgo + å(gi·hi);
где: szgo =
szp = α·Pо;
где: Po = Pср.факт.- szgo =49.23-5.962=43.268 т/м2
Грунтовую толщу разбиваем на слои высотой h = (0,20,4)b, где b = 1.8 м – ширина фундамента.
Таблица 18
Zi, м |
2z/b |
l/b |
α |
szp, тс/м² |
szg, тс/м² |
0,2szg, тс/м² |
hi, м |
Ei, тс/м² |
szp.ср, тс/м² |
Si, м |
0 |
0 |
1.0 |
1,000 |
43.268 |
5.962 |
1.19 |
0.5
|
2400 |
- |
0,027 |
0,5 |
0.555 |
0.947 |
40.97 |
7.037 |
1.407 |
42.12 | ||||
1,0 |
1.111 |
0.594 |
25.70 |
8.112 |
1.62 |
33.33 | ||||
1,5 |
1.666 |
0.457 |
19.77 |
9.112 |
1.82 |
2500 |
22.73 | |||
2,0 |
2.222 |
0.292 |
12.63 |
10.112 |
2.02 |
16.20 | ||||
2,5 |
2.777 |
0.211 |
9.13 |
11.112 |
2.22 |
10.88 | ||||
3,0 |
3.333 |
0.148 |
6.40 |
12.112 |
2.42 |
7.76 | ||||
3,5 |
3.888 |
0.116 |
5.02 |
13.082 |
2.61 |
1200 |
5.71 | |||
4,0 |
4.444 |
0.091 |
3.94 |
14.052 |
2.81 |
4.48 | ||||
4,5 |
5.0 |
0.074 |
3.20 |
15.022 |
3.00 |
3.57 | ||||
5 |
5.555 |
0.061 |
2.64 |
15.992 |
3.19 |
2.92 |
Получаем осадку:
Полученная осадка Sрасч. = 2,7 см не превышает максимальной допустимой осадки Sмах = 10 см.
Рис. 32. Диаграмма осадки фундамента.
