2.2. Определение глубины заложения фундамента. Учет климатических особенностей.

Нормативная глубина промерзания грунта определена в пункте 1.6. и составляет 1,54 м.

Определяем расчетную глубину сезонного промерзания грунта:

;

где - коэффициент, учитывающий влияние теплового режима здания.

.

Учет конструктивных особенностей.

Глубина заложения фундамента с учетом конструктивных особенностей d_к равна:

[м].

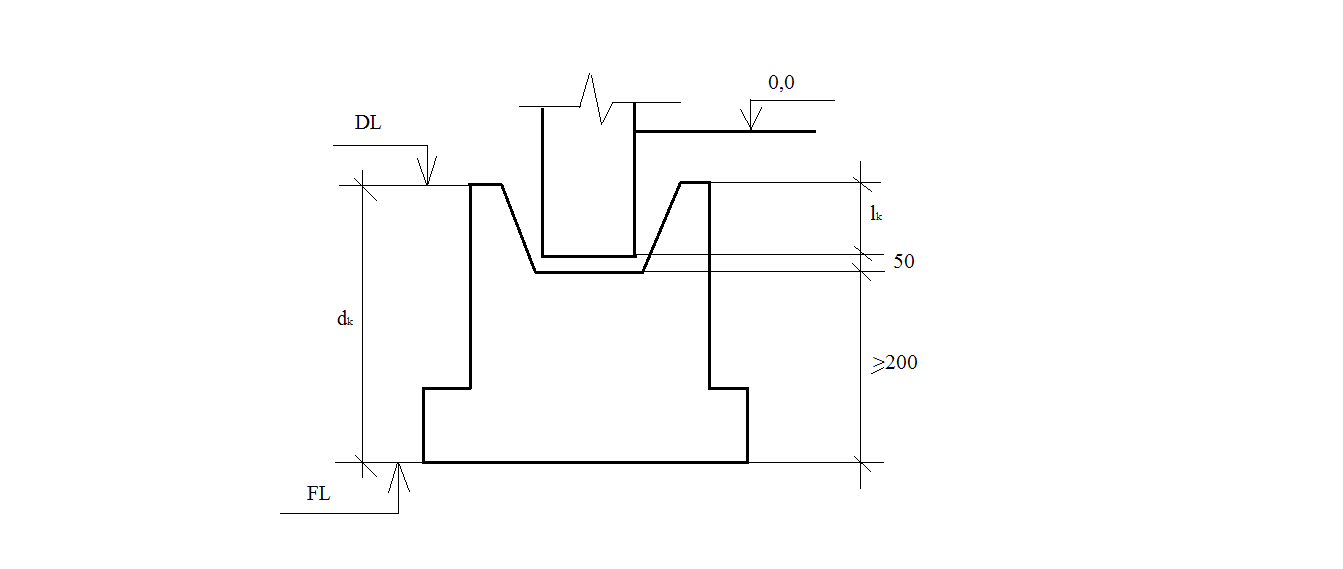

Рис.2.

Окончательно принимали глубину заложения фундамента d как максимальную из всех приведенных значений d_f, d_fn и d_к, равную 1,8 м.

Учет инженерно-геологических условий строительной площадки главным образом заключается в выборе несущего слоя грунта. При этом учтены следующие особенности:

• минимальная глубина заложения фундамента принята не менее 0,5 м от планировочной отметки земли,

• глубина заложения фундамента в несущий слой грунта не менее 10-15 см;

2.3. Определение площади подошвы фундамента.

Ширину фундамента определяем согласно графическому методу Лалетина.

1. Среднее давление под подошвой фундамента:

, где

N_0II – нагрузка, действующая на обрез фундамента;

–среднее значение удельного веса грунта и материала фундамента;

- ширина фундамента;

- отношение сторон монтируемой в фундамент колонны;

- глубина заложения фундамента;

k – коэффициент, определяемый по таблице 3 в зависимости от e.

Таблица 3

		1/30	2/30	3/30	4/30	5/30
e	≤0.03	0.03	0.06	0.1	0.13	0.16
k	1	1.1	1.2	1.3	1.4	1.5

, следовательно k=1,6

Зависимость среднего давления под подошвой фундамента от ширины фундамента представлена в таблице 4.

Таблица 4

B, м	1	2	3	4
P, т/м2	136,4	36,8	18,35	11,9

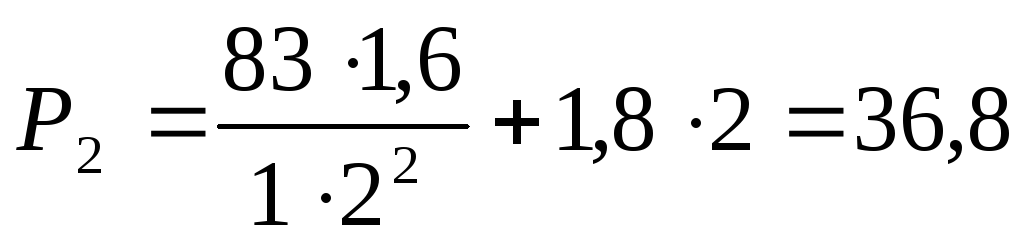

т/м²;

т/м²;

т/м²;

т/м².

2) Расчетное сопротивление грунта основания:

;

- коэффициенты условий работы, определяются по табл. 3 [2].

, т.к. прочностные характеристики определены непосредственными испытаниями.

при b < 10 м.

M_, M_q , M_c - коэффициенты, принимаемые по таблице 4 [2], при

М_ = 0,84; М_q = 4,37; M_c = 6,9;

b - ширина подошвы фундамента, м

_II = 2,15 расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента с учетом взвешивающего действия воды, т/м³

’_II - расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента с учетом взвешивающего действия воды, т/м³

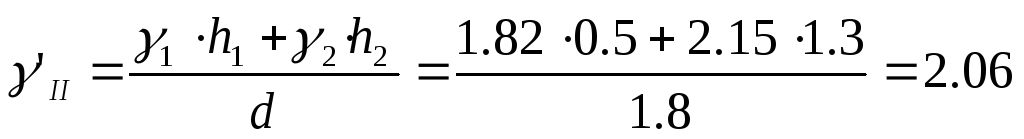

, т/м³

с_II =4,7 т/м² – расчетное значение удельного сцепления грунта, непосредственно залегающего под подошвой фундамента.

d_I = 1,8 м - глубина заложения фундаментов бесподвальных сооружений от уровня планировки.

Зависимость расчетного сопротивления грунта основания от ширины фундамента представлена в таблице 5.

Таблица 5

B, м	0	4
Rср, т/м2	66.86	76.78

, т/м²;

, т/м².

Размеры подошвы фундамента определяем из условия P  R, используя графоаналитический способ Лалетина. Для построения гиперболы P = f₁(b) и прямой R = f₂(b) произвольным образом задавали значение b (табл. 4 и табл.5), далее строили графики (рис. 3).

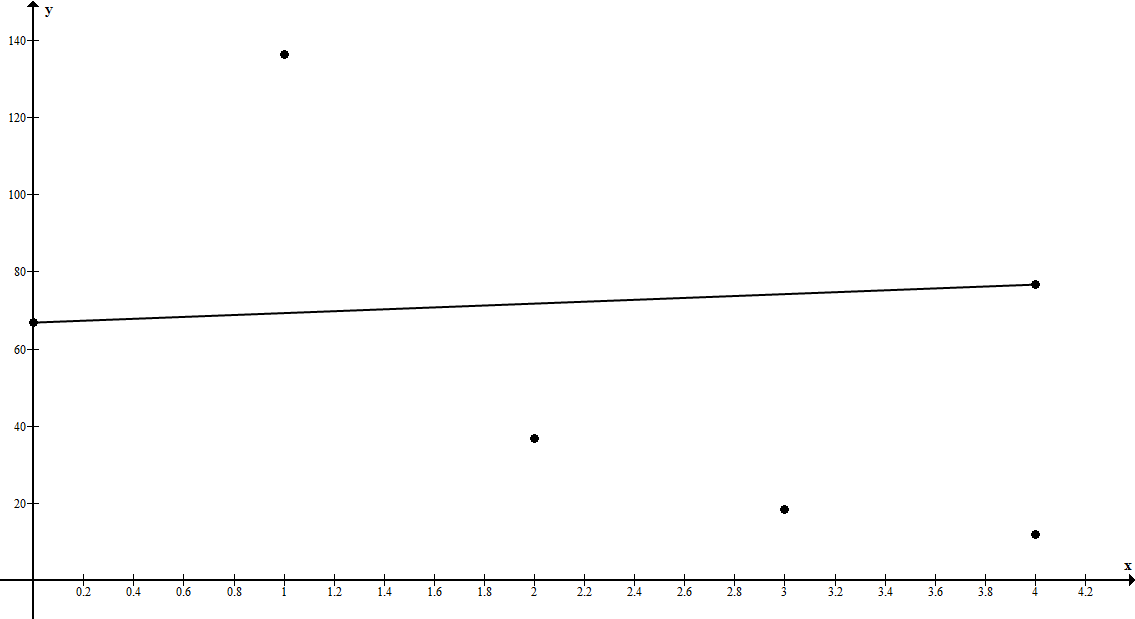

Рисунок 3. График определения ширины подошвы фундамента.

Точка пересечения графиков являлась искомой величиной B = 1.5 м.

Длина фундамента L принимается равной

м

т/м²

т/м²

Далее принимаем окончательные размеры фундамента с учетом модульности и унификации конструкций, определяем давления по краям подошвы фундамента (краевые давления) и среднее давление по подошве фундамента. Найденные величины должны удовлетворять условиям:

; ;.

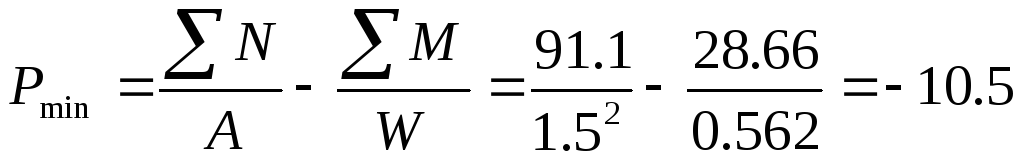

, где т/м²

т

т

м³

т/м²

т/м²

Т.к. условия ;не выполняются при полученных размерах подошвы фундамента, то увеличиваем размеры. ПринимаемB=1.5 м, L=2.1 м.

Тогда

м³

м²

т/м²

т/м²

Условия ;выполнились и окончательные размеры фундамента равныB=1.5 м, L=2.1 м.
