Вопросы для самоконтроля

1. Что такое сети электросвязи? Их классификация.

2. Назначение и состав сетей электросвязи.

3. Методы коммутации в сетях электросвязи.

4. Основные фазы коммутации каналов.

5. Основные фазы коммутации сообщений.

6. Основные фазы коммутации пакетов.

7. Сущность виртуального режима коммутации каналов.

8. Сущность режима датаграммной передачи.

9. Основные структуры сетей электросвязи.

10. Основные топологии телекоммуникационных сетей.

11. Взаимоувязанная сеть Российской Федерации (ВСС РФ), ее архи­тектура.

12. Первичные сети ВСС РФ, их назначение, структура и классификация.

13. Вторичные сети ВСС РФ, их назначение, структура и классификация.

14. Сущность многоуровневого подхода к описанию сетей.

15. Сущность модели взаимодействия открытых сетей.

16. Что такое трафик сетей?

17. Основные составляющие диаграммы событий при установлении соединений между абонентами.

Лекция 19 Особенности построения вторичных телекоммуникационных сетей Состав и назначение сетей телефонной связи

Телефонная связь в стране представлена системой телефонной связи (СТфС), которая является важнейшей составной частью ВСС РФ и по объему передаваемых сообщений занимает первое место среди других систем. В состав СТфС входят: телефонная сеть общего пользования (ТФОП) и сеть подвижной радиотелефонной связи общего пользования (РТОП).

Вторичная сеть общего пользования представляет собой сово­купность автоматических телефонных станции (АТС), узлов автома­тической коммутации (УАК), абонентских аппаратов и линий, а также каналов передачи, полученных из первичной сети. В этой вторичной сети существует иерархия, подобная ярусам первичной сети.

Как правило, абоненты подключаются к ней через местные (го­родские или сельские) сети связи, являющиеся нижним ярусом этой сети. Местные сети объединяются в зоновые сети (средний ярус) с помощью каналов связи первичной внутризоновой сети. Связь между абонентами различных зон (верхний ярус) осуществляется через каналы первичной магистральной сети.

Структура городской телефонной сети существенно зависит от ко­личества абонентов и размеров территории. В частности при не­большой емкости (до 10 тыс. номеров) строилась одна АТС для всех абонентов. При средней емкости (до 40-50 тыс. номеров) строили несколько АТС, соединенные по принципу «каждая с каждой».

На сетях большой емкости необходимо было вводить узлы вхо­дящего сообщения (УВС). В каждом узловом районе УВС соединял­ся со всеми АТС сети радиально, объединяя потоки от АТС всех других узловых районов к АТС своего района. В пределах каждого узлового района АТС соединялась по способу «каждая с каждой». При емкости сети более 400-500 тыс. номеров приходилось еще более усложнять структуру, вводя узлы исходящего сообщения (УИС). Такой узел собирал информационные потоки от всех АТС своего узлового района и распределял их к УВС всех других рай-

онов. Такая структура смешанного типа характерна для городской сети Москвы, Санкт-Петербурга и других крупных промышленных центров.

Сельские телефонные сети (СТС) строятся по радиальному или радиально-узловому способу.

Внутризоновая сеть строится, в основном, по радиально-узловому принципу.

Автоматическая междугородная телефонная сеть сочетает в се­бе два принципа: радиально-узловой и «каждый с каждым».

Система телефонной связи предназначена для удовлетворения населения и предприятий в передаче сообщений пользователей как в пределах страны, так и при выходе на международную телефон­ную сеть, и представляет следующие виды услуг:

1. Услуги доставки сообщений: речевых, факсимильных, элек­тронной почты, данных. Эти услуги предоставляются техническими службами, использующими физические ресурсы сети.

2. Специальные услуги - это информационно-справочные, за­казные и дополнительные, предоставляемые службами сервиса автоматически или с помощью оператора. К ним, в частности, отно­сятся:

справочная местной телефонной сети;

справочная точного времени;

заказная междугородной телефонной сети МТС;

справочная междугородной и международной сети;

прием телеграмм по телефону;

заказная ремонта телефонной сети;

заказная ремонта таксофонов.

Дополнительные виды обслуживания (ДВО) могут предостав­ляться общесетевыми службами или службой той станции, куда подключена линия абонента, программно-аппаратными средствами станции или сети. К ДВО относятся, например:

сокращенный набор номера вызываемого абонента;

передача входящего вызова на другой аппарат (переадресация);

предоставление возможности получения справки во время раз­говора с одним из пользователей;

конференц-связь трех и более пользователей;

прямой вызов (соединение без набора номера).

В настоящее время телефонные сети страны цифровизированы в недостаточной степени. Поэтому переход от аналоговых станций к цифровым - актуальная задача ближайших лет.

Один из вариантов перехода предполагает несколько этапов:

замена всех аналоговых межстанционных линий передачи циф­ровыми;

замена электромеханических узлов и станций цифровыми сис­темами коммутации (ЦСК);

построение цифровой сети интегрального обслуживания (ЦСИО).

Другая стратегия перехода - создание так называемой наложен­ной цифровой сети (рис. 1), где приняты следующие обозначения: 1 - линии ИКМ, 2 - ОКС, 3 - абонентский пункт, 4 - терминал або­нента, 5 - вынос (концентратор), ПС - пункт сигнализации. Этот путь позволяет минимизировать единовременные затраты, так как при вводе первых ЦСК возможно создание полностью цифрового участка сети. Пользователи наложенной сети сразу получают услуги современных цифровых сетей. Часть услуг цифровой сети могут получать и абоненты аналоговой сети при наличии специального доступа к ресурсам наложенной сети. Другое преимущество такой стратегии состоит в том, что рационально выбранный участок для построения наложенной сети позволяет проложить определенное число маршрутов межстанционной связи через сеть. Это сразу должно сказаться на повышении качества предоставляемых услуг благодаря использованию протяженных маршрутов только с циф­ровыми каналами.

Естественной для цифровой сети является централизованная межстанционная сигнализация по общему каналу сигнализации (ОКС).

Применение централизованной сигнализации позволяет сущест­венно повысить верность передачи сигнальной информации (ад­ресной, линейных и информационных сигналов). Удаленные группы пользователей могут быть экономично включены в ЦСК с помощью выносов (В), являющихся частью программно-аппаратных средств этих ЦСК, приближенных к местам группирования пользователей. Функционально выносы цифровой сети отличаются от подстанций аналоговой сети способностью замыкать внутренние потоки инфор­мации без занятия каналов, связывающих вынос с ЦСК. Эти каналы используются только для внешней связи (входящей и исходящей) пользователей выноса.

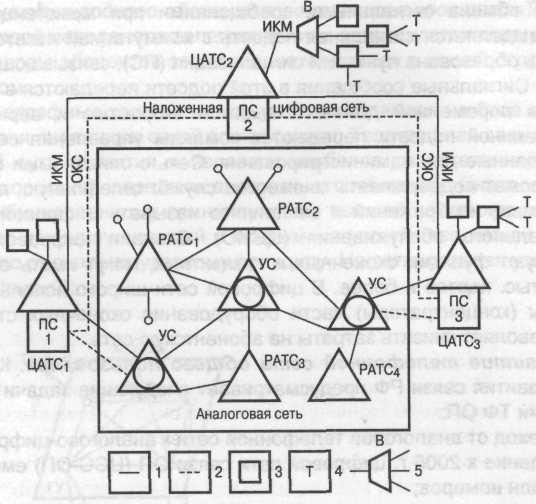

Рис. 1. Структура аналоговой вторичной сети переходного периода, развиваемая с помощью «наложенной цифровой сети»
