Введение

В настоящее время существует и используется целый ряд системных программных средств, обеспечивающих выполнение различных наборов функций по определению конфигурации и производительности ПК, их тестирование и диагностику.

Некоторые из этих средств обеспечивают только локальное тестирование отдельных компонентов и внешних устройств ПК. Примерами средств локальной диагностики могут служить программы NDD и Scandisk для проверки по-

верхности дисков, программы Nokia Monitor Test и SciTech Display Doctor для тестирования возможностей графического адаптера и монитора, а также многие другие.

Имеется также целый ряд программных средств, которые обеспечивают возможность диагностики и тестирования сразу всех компонентов и внешних устройств компьютера. Примером таких интегрированных систем являются:

Checklt (Touchstone Software Corp), Norton System Information (Symantec), Win

Bench (Ziff Davis), Nuts&Bolts (Network Associates, Inc), Dr. Hardware, Sandra (SiSoft) и ряд других. Они включают в себя утилиты определения конфигурации компьютера, тесты по определению показателей производительности отдельных устройств, подсистем и всего компьютера в целом, параметров и режимов работы оборудования.

Рассмотрим возможности интегрированных систем тестирования и диагно-

стики на примере системы SiSoftware SANDRA Pro Business (x86) 2010. SANDRA (сокращение от System ANalyser, Diagnostic and Reporting Assistant) –

это информационная и диагностическая программа. Она предоставляет практически всю информацию о вашем аппаратном и системном программном обеспечении (включая недокументированную), которая вам может понадобиться. Поддерживаются операционные системы:

−Win32 x86 (Windows 2000*/XP/2003 Server/Vista/2007 Server);

−Win64 AMD64/EM64T (Windows x64 Edition XP/2003 Server/Vista/2007 Server);

−Win64 IA64 (Windows 64-bit Edition 2003 Server/2007 Server);

−WinCE 5.01 Arm (Windows Mobile 5);

−WinCE 5.02 Arm (Windows Mobile 6);

Вы можете получить информацию о процессоре, чипсете, видео адаптере, портах, принтерах, звуковой карте, памяти, сети, AGP, PCIe, соединениях

ODBC, USB2, 1394 / Firewire, процессах Windows и т.д. Вместе с тем система

SANDRA достаточно проста в освоении.

4

1. Цель работы

Освоение средств и приобретение навыков по определению конфигурации, показателей производительности, тестированию и диагностике аппаратного обеспечения персональных компьютеров.

2. Общие сведения о системе SANDRA

Система (в версии Pro Business 2010) обладает следующим набором функциональных возможностей:

•используется порядка 74 модулей-утилит (в том числе информационных, модулей оценки, диагностики/тестирования, конфигурационных);

•модули могут выполняться в многопоточном режиме (например, одновременно с выполнением тестирования некоторого устройства может формироваться общий отчёт о системе);

•обеспечивается тестирование ПК с мультипроцессорными конфигурациями (до 32-х процессоров);

•поддерживает подсистему Plug-and-Play;

•поддерживает режимы VESA, VBE, ACPI, BIOS SMB, I2C и SMBus;

•поддерживает шины AGP, PCI, VESA и EISA;

•поддерживает графику WinG, DirectX, OpenGL, Glide;

•идентифицирует все модели процессоров, выпускаемые на момент выхода последней версии программы;

•определяет наличие в процессорах поддержки технологий ММХ, 3DNow!, SSE, SSE2, SSE3, SSSE3, SSE4 и их расширений;

•обеспечивает сетевую поддержку (IPX/SPX, TCP/IP)

•обеспечивает поддержку баз данных ADO, OLEB, ODBC.

•реализована полная поддержка новой операционной системы Windows 7

•поддержка систем виртуализации: Windows Virtual PC 7 (Windows XP Mode), Microsoft Virtual Server 2005/R2, Microsoft Hyper-V Server 2008/R2, VMware Server, VMware WorkStation/Player;

•содержит новые модули:

•виртуальные компьютеры – подробные сведения о виртуальных машинах, работающих на вашем компьютере (Virtual PC 7, Virtual Server 2005, Hyper-V Server, VMware Server, VMware WorkStation / Player);

•сенсоры: подробные сведения о различных сенсорах, включая GPS, RFID, температурные и др;

•перья и тачпады: подробные сведения о мультитач-устройствах и других дигитайзерах;

•информационные экраны: подробные сведения об устройствах SideShow;

•сканеры и камеры: подробные сведения об устройствах обработки изображений;

•проигрыватели: подробные сведения о видео (например, MP4) и аудио (например, MP3) плеерах;

5

•портативные устройства: подробные сведения о КПК, смартфонах и других портативных устройствах;

3.Конфигурация системы тестирования

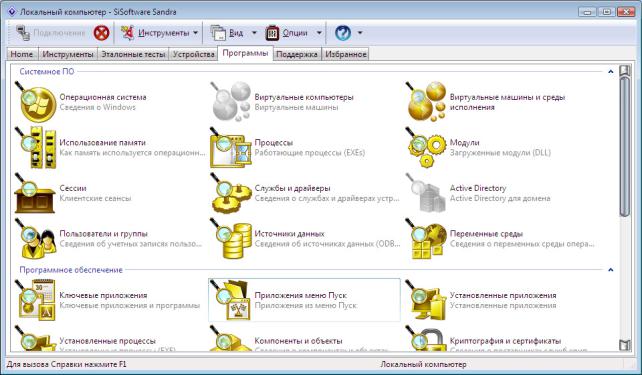

Интерфейс системы прост и не перегружен большим количеством элементов управления и настроек. Все функции доступны из меню, основные пункты которого отображены в отдельных вкладках. Вид интерфейса программы представлен на рис. 1.

Рис. 1

4. Пример тестирования ПК

4.1 Определение характеристик конфигурации

4.1.1.Общая информация о системе

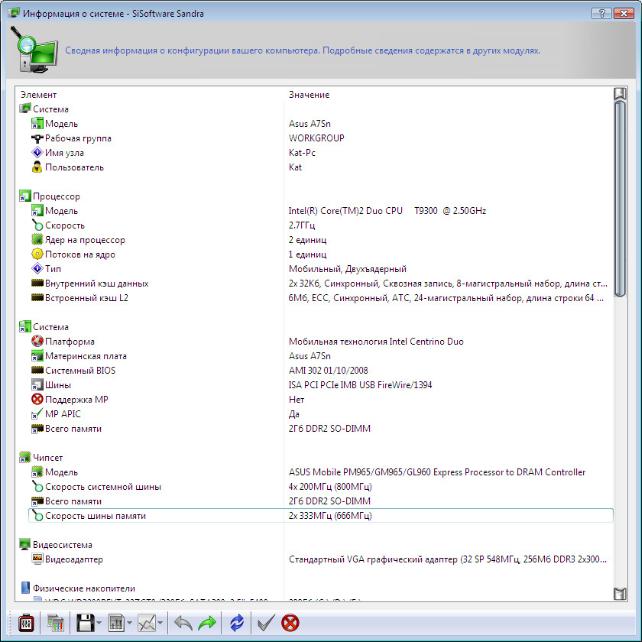

Сводная информация о тестируемой системе выводится в окне значка Ин- формация о системе. Вид начальной части этого окна показан на рис. 2. Здесь представлены следующие параметры системы:

•Система (модель и имя компьютера, имя рабочей группы и пользователя);

•Процессоры (модель, количество и частота ядер, рейтинг производительности процессора, поддержка многопоточности, объём и тип кэш памяти);

•Материнская плата (шины расширения, поддержка мультипроцессорной обработки, производители и версии системного BIOS, системной платы, чипсета, частота системной шины, объём установленной оперативной памяти);

•Видеосистема (модель и тип монитора и видеоадаптеров);

6

•Физические накопители (модели и типы физических накопителей, включая дисководы на гибких и жёстких дисках, накопители на компакт - и DVDдисках, а также смарт- и сим-карты для КПК и смартфонов);

•Логические накопители (имеющиеся логические диски, их общий объём, доля свободного объёма и тип файловой системы);

Рис. 2

•Периферия (число последовательных и параллельных портов ввода/вывода, тип контроллеров USB и FireWire/1394, порты клавиатуры и мыши);

•Устройства Multimedia (звуковые карты и т.д.);

•Принтеры и факсы;

•Операционная система (версия и платформа);

•Сетевые службы (адаптеры).

4.1.2.Центральный процессор

7

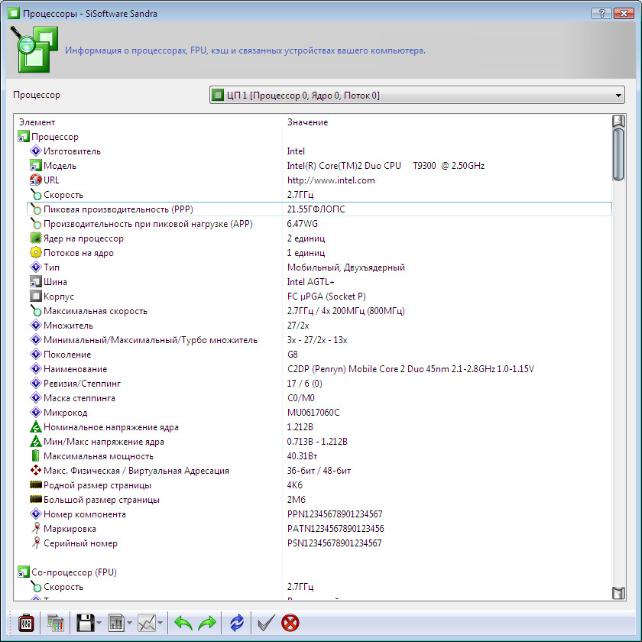

Для получения информации о модели и параметрах процессора могут быть использованы ярлыки Процессоры, Информация о системе. Они позволяют определить архитектуру и поколение процессора, тактовую частоту ядра и внешней шины процессора, типы и объем встроенной кэш-памяти, поддерживаемые расширения набора команд, тип сокета/слота под процессор и т.д. (на рис. 3 приведен начальный фрагмент окна Процессоры).

Рис. 3

Процессор:

• Модель процессора (Intel(R) Core(TM)2 Duo CPU T9300);

•Со-процессор(FPU) (интегрированный в ядро);

•Быстродействие (частота ядра 2,7 ГГц);

•Поддержка многопоточности (2 устройства);

•Корпус (FC mPGA (Socket P));

•Частота внешней шины (800 МГц/ 4x200 МГц);

8

•Поколение (8-е (G8), архитектура 8x86);

•Информация о модели (Intel(R), ядро Core(TM)2 Duo).

Кэш-память:

•Внутренний кэш данных (объём 32Кбайт, синхронного типа, со сквозной записью);

•Внутренний кэш команд (объём 32Кбайт, синхронного типа, со сквозной записью);

•Встроенный L2 - кэш-память второго уровня (объём 6Мбайт, с контролем и исправлением ошибок (ЕСС), синхронного типа);

•Множитель кэш L2 - коэффициент умножения частоты кэш-памяти второго уровня (равен 1, т.е. кэш работает на частоте ядра процессора).

Свойства процессора:

•Технология ММХ - поддержка ММХ - технологии;

•Технология SSE - поддержка SSE-технологии;

•Технология SSE2 - поддержка SSЕ2-технологии;

•Технология SSE3 - поддержка SSЕ3-технологии;

•Технология SSSE3 - поддержка SSSЕ3-технологии.

4.1.2 Оперативная память

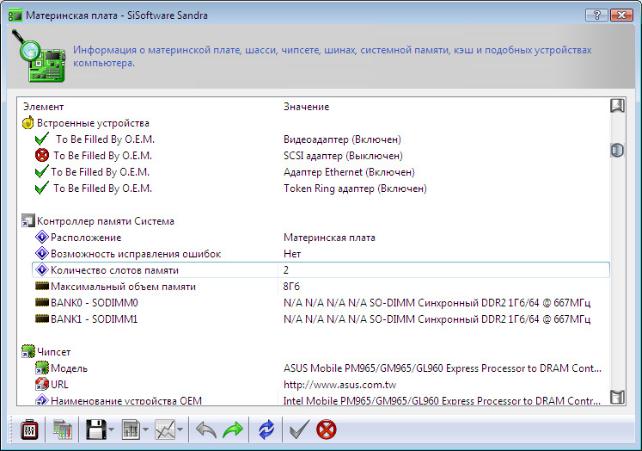

Характеристики конфигурации оперативной памяти можно определить, ис-

пользуя ярлык Материнская плата (рис. 4):

Рис. 4

9

•Месторасположение (материнская плата);

•Возможность исправления ошибок (нет);

•Число слотов памяти (2);

•Максимальный объём устанавливаемой памяти (8Гбайт);

•Банк памяти 0: SO-DIMM Синхронный DDR2 1Гб/64 - синхронная память типа DDR2, модуль памяти SO-DIMM объёмом 1Гб с шириной доступа 64 бита.

4.2.2 Накопители на жестких дисках

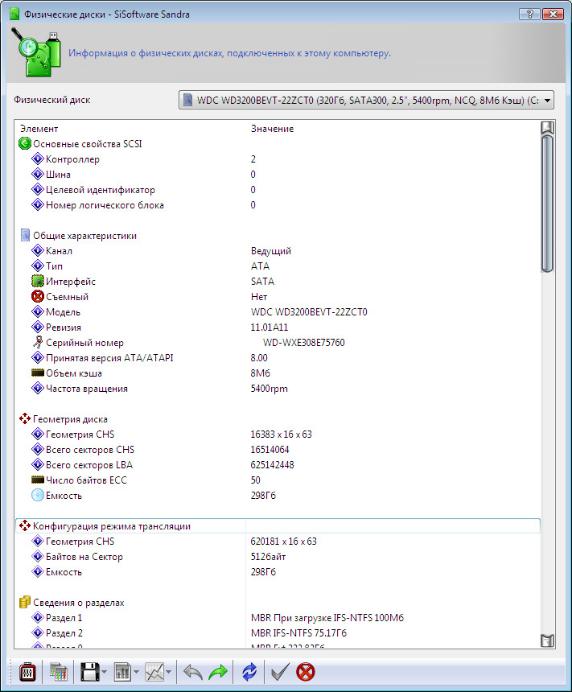

Используя ярлык Физические диски, можно получить информацию о следующих параметрах дисковых накопителей (рис. 5).
