39 Общие сведения о топографических съемках местности.

Топосъемка - это комплекс работ, выполняемых с целью получения топографического плана, карты или цифровой модели местности (ЦММ). Планы и карты создаются в основном методами аэрофотосъемки, но на небольших участках их получают наземными съемками, которые различают по видам используемых основных приборов:

1)теодолитная - теодолит и лента;

2)мензульная - мензула и кипрегель;

3)тахеометрическая - тахеометр;

4)нивелирование по квадратам - нивелир;

5)фототопографическая съемка - фототеодолит.

Для различных видов строительства и в зависимости от стадии проектирования (техническое проектирование и рабочие чертежи) выбирают масштаб съемки. От масштаба зависит точность планов и карт. Так, максимальная точность масштаба 1:1000 характеризуется величиной t=0.1.1000 = 0.10 м. В соответствии с действующими нормативными документами (СНБ 1.02.01-96. Инженерные изыскания для строительства) средняя погрешность в изображении на планах предметов с четкими очертаниями не должна превышать 0.5 мм относительно ближайших точек съемочного обоснования, погрешность в изображении рельефа - 1/3 высоты сечения рельефа горизонталями.

Топосъемка производится относительно пунктов съемочного обоснования, созданного теодолитно-нивелирными ходами, и состоит из полевых и камеральных работ.

Полевые работы включают:

-рекогносцировку - предварительный осмотр местности;

-закрепление точек съемочного обоснования и привязка их к местным предметам линейными промерами;

-измерение горизонтальных углов и длин сторон;

-съемку элементов ситуации и рельефа местности.

Ккамеральным работам относят:

-вычисление координат и высот пунктов теодолитно-нивелирных ходов;

-нанесение на план этих пунктов;

-построение на плане элементов ситуации и характерных высотных точек с полевых журналов и абрисов;

-проведение горизонталей и вычерчивание плана в соответствии с условными топографическими знаками.

40 Теодолитная съемка, способы съемки ситуации.

пунктов и сторон теодолитного хода съемочного обоснования. На рис.40 показан абрис теодолитной съемки по линии 1-2 теодолитного хода. Арабскими цифрами в кружках указаны точки, положение которых получено следующими способами съемки ситуации:

51

1 - прямоугольных координат;

54 15

5 ручей

10,5

1

215,91

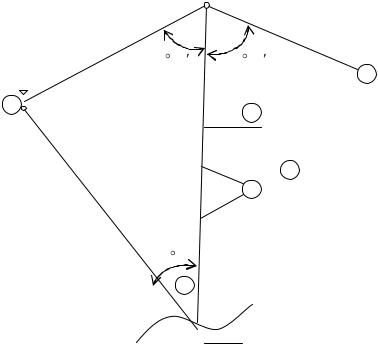

Рис.40 Способы съемки ситуации

При съемке способом прямоугольных координат, положение точки 1 определено координатами Х = 72.4 м, У = 9.8 м от линии теодолитного хода 1-2. Приложив нулевой штрих рулетки к углу дома (точка 1), на ленту расположенную на линии 1-2 теодолитного хода опускают перпендикуляр и отсчитывают его длину по рулетке (9.8 м), по ленте - расстояние от пункта 1 съемочного обоснования до основания перпендикуляра (72.4 м). Перпендикуляры длиной до 4...8 в зависимости от масштаба съемки восстанавливаются визуально, а при использовании эккера могут быть увеличены примерно в пять раз. Эккер - прибор для построения на местности прямых углов.

Способом линейных засечек определено положение второго угла дома (точки 2). Для этого на местности измерено расстояния 10.6 и 9.8 м от опорных точек на линии с абсцисами соответственно 54.1 и 64.0. Угол дома на плане окажется в точке пересечения дуг с радиусами измеренных расстояний.

Способом угловой засечки на плане может быть получена точка 3. Для этого измерены теодолитом углы 33 35' и 65 05'.

Способ полярных координат предусматривает измерение на местности (точка 4) полярного угла (70 00') и его стороны (35.3 м).

Способ створа (вертикальная плоскость через две точки) использован при съемке точки пересечения ручьем линии теодолитного хода (точка 5). Расстояние (10.5 м) измерено по створу от пункта 1.

Способ обмера элементов ситуации применяют для контроля полевых измерений и графических построений на плане.

52

41 Тахеометрическая съемка, используемые приборы и формулы.

Сущность тахеометрической съемки заключается в том, что плановое положение характерных (реечных) точек местности определяется полярным способом от линии теодолитного хода, а их высотное положение определяется одним из двух методов: геометрическим или тригонометрическим нивелированием. Расстояние от прибора до реек зависит от масштаба составляемого топоплана и для масштаба 1:1000 - допускается до 150 м, а между соседними реечными точками менее 35 м.

Результаты съемки наносятся на план при помощи транспортира с погрешностью превышающей 8 минут, а полярные расстояния до реечных точек определяются на местности по нитяному дальномеру со средней относительной погрешностью D/D = 1/200. Для сравнения отметим, что относительные погрешности измерений расстояний землемерной лентой или 20-метровой рулеткой составляют порядка 1/2000, шагами - 1/20. При определении расстояний одну из дальномерных нитей совмещают с началом дециметрового деления на рейке (обычно с 1000 мм), а по второй дальномерной нити берут отсчет. Разность отсчетов на рейке по верхней и нижней дальномерным нитям умноженная на коэффициент дальномера, равный 100, и будет соответствовать расстоянию от прибора до рейки.

1000 мм

D= (1565-1000) . 100=56,5 м

1565 мм

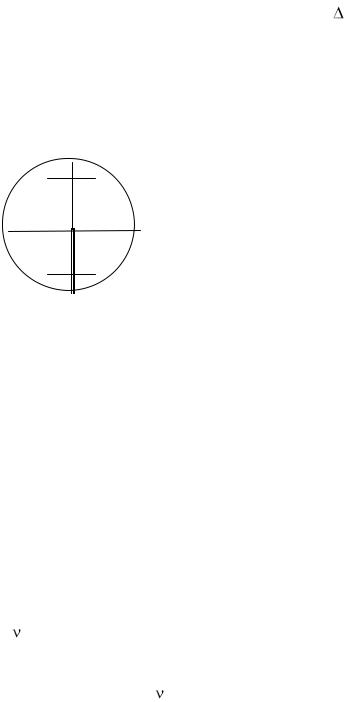

Рис.41.1.Определение расстояния по нитяному дальномеру

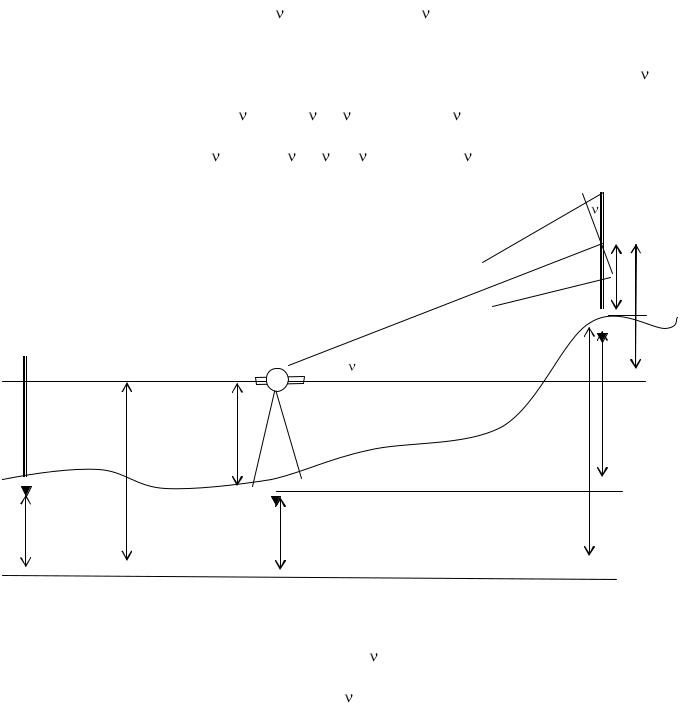

При тахеометрической съемке высоты реечных точек в зависимости от условий местности получают при горизонтальном визировании (геометрическое нивелирование способом "вперед") или наклоном (тригонометрическое нивелирование). Используемые при этом формулы могут быть получены из рис. 41.2.

При геометрическом нивелировании способом "вперед" сначала определяют горизонт прибора ГП = Нст+I. Затем устанавливают на вертикальном круге теодолита отсчет равный МО. Высоты реечных точек вычисляют по формуле

Нi= ГП - аi,

где аi - отсчеты по рейке при горизонтальном визировании.

При тригонометрическом нивелировании реечных точек при КЛ наводят среднюю нить сетки на отсчет Vj (для упрощения последующих вычислений по возможности отсчет Vj должен быть равен высоте прибора I), снимают отсчет Л по ВК и вычисляют угол наклона

= Л - МО.

Наклонное расстояние D от прибора до реечной точки определяют по штриховому (нитяному) дальномеру. Так как вертикально (отвесно) установленная рейка не перпендикулярна визирному лучу на величину угла наклона , то

53

h'= D' sin .

Высоты реечных точек, определяемых тригонометрическим нивелированием, вычисляются по формуле:

Hj= Hст+ h' + I - Vj.

Если высота наведения Vj равна высоте прибора I, то формула вычисления высот упрощается

Hj= Hст+ h'.

54

41А Порядок работы на станции при тахеометрической съемке. Вычислительная и графическая обработка результатов съемки.

Полевые работы при тахеометрической съемке на станции включают следующие действия:

- установку прибора над точкой с известными координатами и приведение его в рабочее положение (допускается выполнять центрирование с погрешностью до 3 см, т.е. на порядок грубее, чем при измерении горизонтальных углов);

-определение место нуля вертикального круга (п.28);

-составление абриса на станции с указание на нем положения реечных точек;

-измерение высоты прибора с погрешностью 1-2 см;

-ориентирование нуля лимба горизонтального круга на соседнюю точку съемочного обоснования, координаты которой известны;

-наблюдение реечных точек при КЛ: определение расстояния от прибора до рейки по дальномеру, снятие отсчетов по горизонтальному и вертикальному кругам при наведении средней горизонтальной нити на определенный отсчет, например Vj = I;

-вычисление углов наклона, неполных превышений и высот реечных точек по формулам

=Л - М0,

h'= 0.5 D' sin2 ,

Hj= Hст+ h' + I - Vj.

Если рельеф местности позволяет брать отсчет по рейке горизонтальным лучом визирования (в этом случае отсчет по ВК должен быть равен М0), то высоты реечных точек

Нi= ГП - аi,

где ГП - горизонт прибора ГП = Нст+ I; аi - отсчет по рейке горизонтальным лучом визирования.

Результаты измерений и вычислений записывают в журнал тахеометрической съемки (табл.41).

При камеральной обработке проверяют журналы тахеометрической съемки и исправляют ошибки вычислений. Затем с помощью тахеографа наносят на план пикетные (реечные) точки по значениям полярных углов и расстояний. Около пикетных точек выписывают их номера и высоты. В соответствии с абрисами рисуют на плане контуры угодий, элементы ситуации и обозначают их условными знаками. Для отображения рельефа проводят горизонтали.

55

42 Нивелирование поверхности участка по квадратам.

Представляет собой наиболее простой вид топосъемки. Используется на открытой местности со слабо выраженным рельефом. Получаемый нивелированием по квадратам топографический план наиболее удобны для определения объемов земляных масс при проектировании искусственного рельефа местности.

Построение сетки квадратов на местности выполняется теодолитом и лентой. Стороны квадратов в зависимости от масштаба съемки и рельефа местности принимают равными 10, 20, 40 и более метров. Рассмотрим вариант разбивки шести квадратов со сторонами 40 м (рис.42). За начальное направление выбирают наиболее длинную линию А1-А4. В створе этой линии забивают через 40 м колышки соответствующие точкам А1, А2, А3, А4. В угловых точках А1 и А4 строят прямые углы и откладывают отрезки А1-В1 и А4-В4, фиксируют колышками угловые точки В1 и В4. Для контроля измеряют сторону В1- В4 и, если ее длина не отличается от проектной более чем на 1:2000 (<5см на 100 м), то выполняют разбивку точек Б1, Б4 и, вешением в соответствующих створах, - точек Б2 и

56

Б3. Колышки забивают вровень с поверхностью земли рядом забивают колышки- "сторожки", на которых подписывают их обозначения.

Плановое положение элементов ситуаций определяют линейными промерами от вершин и сторон квадратов способами прямоугольных координат, линейных засечек и створов. Высоты вершин квадратов получают из геометрического нивелирования

Нi = ГП- bi,

где ГП - горизонт прибора ГП = Нрп + bрп;

bi - отсчет по рейке горизонтальным лучом визирования.

В журнале-схеме (рис.42) записывают отсчеты по черной и красной сторонам рейки, поставленной на землю, поочередно у каждой вершины квадратов. Контроль правильности отсчетов выполняют по разности нулей (РО), которая не должна отличаться от стандартного значения РО равного 4683 или 4783 мм не более 3 мм. Высоты целесообразно выражать в метрах с округлением до 0.01 м. Привязка сетки квадратов к пунктам геодезической сети с целью построения топоплана в принятой системе координат выполняется прокладкой теодолитно-нивелирного хода. В учебном задании таким ходом является обратный ход от пункта 513 до пункта 512 через точки 3 и В1. Высотная привяз-

НРП=195,312

Рис.42.Схема нивелирования по квадратам

43 Общие сведения о мензульной и фототопографической съемках

57

Для приведения снимков к одному заданному масштабу и для исправления искажений за углы наклона фотоснимки преобразуют (трансформируют): устанавливают их негативы в проектирующие камеры фототрансформатора и проектируют их изображения на плоскость экрана, на котором в в заданном масштабе по известным координатам нанесены как минимум четыре точки, изображенные на данном снимке. Перемещая и наклоняя экран, добиваются совмещения проектируемых точек и тем самым получают на экране изображение, соответствующее горизонтальному снимку местности в принятом масштабе.

Создание топоплана выполняется на фотограмметрических приборах - стереокомпараторе, стереоавтографе, технокарте, СД-3000 и других.

44 Инженерно-геодезические изыскания сооружений линейного типа. Разбивка пикетажа и поперечников. Пикетажная книжка.

Практически любому строительству предшествуют изыскания – комплекс экономических, геодезических, геологических, гидрогеологических и других исследований участка предполагаемого строительства с целью получения данных, необходимых для решения задач проектирования, строительства и эксплуатации различных объектов. В результате инженерно-геодезических изысканий составляют топопланы и профили, создают на местности основу для выноса и разбивки проекта в натуре.

При геодезических изысканиях линейных сооружении (дорог, каналов, линий электропередач и т.д.) выполняют трассирование. Под трассой понимают ось линейного сооружения, обозначенная на плане плане, карте или закрепленная на местности. Трассирование бывает камеральным - проектирование трассы выполняется на планах или картах и полевым - положение трассы уточняется и закрепляется на местности.

При полевом трассировании на местности определяют и закрепляют специальными знаками главные точки трассы: начала и конца, вершин углов поворота. Затем по трассе прокладывают теодолитный или полигонометрический ход, разбивают пикетаж с обозначением плюсовых точек и поперечников. Пикеты закрепляют через сто метров (для дорог) кольями, забиваемыми

вровень с землей. Рядом устанавливают сторожек, на котором подписывают номер пикета

(рис.44а).

Л 50

П 50

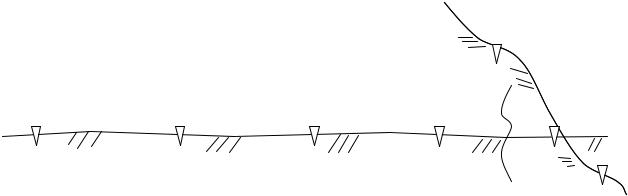

Рис.44а. Разбивка пикетажа и поперечника

59

Вместе с разбивкой пикетажа заполняют пикетажный журнал блакнотного типа (рис.44б), в котором показывают схематично ось трассы и элементы ситуации (абрис). При этом съемка ситуации влево и вправо от оси трассы на расстоянии 20 м выполняется способами перпендикуляров и линейных засечек, - от 20 до 50 м - выполняют глазомерную съемку.

Технология выполнения разбивочных работ на трассе следующая.

Закрепляют на местности пикет 0, устанавливают теодолит, определяют дирекционный угол (магнитный азимут) начального направления. С помощью ленты разбивают пикетаж по предварительно проведенному направлению. Для характеристики рельефа местности в поперечном направлении разбивают профили влево и вправо на 50 м от оси трассы. Вместе с разбивкой пикетажа ведут пикетажный журнал. Влево и вправо на расстоянии 20 м способами перпендикуляров и линейных засечек выполняют съемку ситуаций, от 20-50 м - глазомерная съемка.

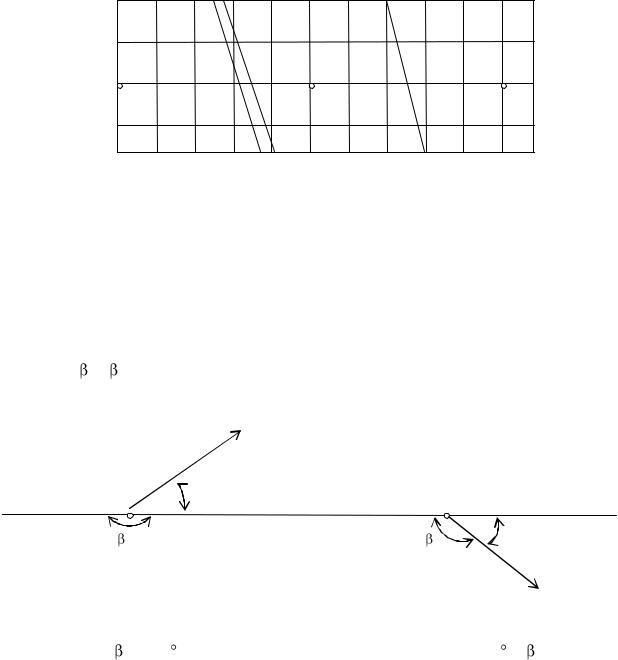

Рис.44 б. Фрагмент заполнения пикетажной книжки

45 Расчет основных элементов круговой кривой.

При разбивке пикетажа в вершинах углов поворота трассы измеряют горизонтальные углы 1, 2 (рис.45.1) и вычисляют углы поворота (отклонения от прямой) трас-

сы Qлев, Qправ

Рис.45.1. Углы поворота трассы
