Министерство образования Республики Беларусь БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра «Строительные и дорожные машины»

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению лабораторных работ по курсам «Строительные, дорожные и транспортные машины»,

«Механизация в строительстве» для студентов специальностей 1-70 03 01 «Автомобильные дороги»,

1-70 02 01 «Промышленное и гражданское строительство»

Минск 2003

2

УДК 69.002.5+625.7/8.002.5 (076.5)

Издание содержит задания, описание устройства и работы строительных, дорожных и транспортных машин, их краткие технические характеристики, методические указания по определению тех- нико-эксплуатационных показателей.

Методические указания предназначены для студентов специальностей «Автомобильные дороги» при изучении курса «Строительные, дорожные и транспортные машины» и «Промышленное и гражданское строительство» при изучении курса «Механизация в строительстве» и могут быть рекомендованы для студентов других строительных специальностей.

Составители:

А.В.Вавилов, А.Я.Котлобай, А.А.Шавель, Л.И.Передня, Б.В.Сабадах, В.В.Яцкевич, М.М.Гарост, В.А.Скоробогатый, Д.В.Маров

Рецензенты:

А.Н.Орда, П.В.Шишлаков

Вавилов А.В., Котлобай А.Я,

Шавель А.А. и др., составление, 2003

3

В в е д е н и е

При изучении студентами курсов «Строительные, дорожные и транспортные машины» и «Механизация в строительстве» предусматривается выполнение лабораторных работ, целью которых является изучение устройства и работы дорожных и строительных машин и определение их технико-экономических показателей.

Издание предназначено для оказания студентам помощи при подготовке и выполнении лабораторных работ. На лабораторных занятиях они изучают устройство и работу предусмотренных заданием машин на их натурных образцах и моделях, используя данные методические указания.

При определении технико-эксплуатационных показателей машин следует учитывать их конструктивные параметры и конкретные производственные условия, в которых они работают. Расчеты рекомендуется выполнять с использованием ЭВМ.

Общие методические указания

Выполнению лабораторной работы должна предшествовать самостоятельная подготовка студентов, при которой каждый студент по данным методическим указаниям знакомится с заданием на конкретную работу, методикой ее выполнения и описанием устройства и работы машины по ее схеме.

Перед началом лабораторных занятий со студентами проводится инструктаж по технике безопасности. На лабораторном занятии студенты непосредственно на натурном образце или модели изучают устройство машины, особенности конструкции отдельных механизмов, их взаимное расположение и выполняемые функции. Особое внимание следует обратить на конструкцию рабочих органов машин, их приводы и способ крепления на машине. Затем на механизме или машине, запущенных в работу, студенты знакомятся с рабочим процессом машины, взаимодействием рабочего органа с обрабатываемой средой.

Каждый студент составляет отчет по выполненной лабораторной работе, оформление которого должно соответствовать стандарту

3

БНТУ на оформление лабораторных работ.

Работа считается выполненной и зачтенной после представления отчета по ней и собеседования, на котором преподаватель оценивает полноту выполнения задания и уровень знаний студента по выполненной работе.

Л а б о р а т о р н а я р а б о т а № 1

СОСТАВЛЕНИЕ КИНЕМАТИЧЕСКИХ СХЕМ

ИКИНЕМАТИЧЕСКИЙ РАСЧЕТ МЕХАНИЗМОВ

1.1.Задание к лабораторной работе

1.Изучить конструкцию типовых деталей машин, устройство передач и их условные обозначения на схемах.

2.Вычертить условные графические обозначения типовых деталей передач в схемах.

3.Вычертить кинематическую схему механизма заданного вари-

анта.

4.Определить основные параметры элементов передач, их геометрические размеры, основные и производственные характеристики механизма, моменты на валах, силы в зацеплении.

Та б л и ц а 1.1

Варианты задания

Наименование





Вариант





Мощность двигателя, кВт, и его частота вращения,

механизма и его тип





мин–1







1

2

3

4

5

Мешалка двухвалковая

1,7; 1440

2,2; 960

3,0; 1440

5,0; 960

3,0; 2880

Редуктор зубчатый

1,5; 1440

1,0; 960

0,8; 1440

3,0; 960

1,5; 2880

Редуктор червячный

1,0; 960

1,1; 1440

2,2; 2880

1,5; 1440

5,5; 2880

с цепной передачей











Мельница лабораторная

1,0; 960

2,2; 2880

1,7; 1440

0,8; 1440

1,5; 2880

Модель редуктора

0,8; 1440

1,0; 960

0,2; 2880

1,1; 1440

1,5; 960

Двухступенчатая коробка

2,0; 960

2,8; 1400

1,7; 960

4,5; 1440

3,2; 2880

4

скоростей

Т а б л и ц а 1.2

Условные обозначения типовых деталей и элементов механизмов в кинематических схемах

Наименование

Обозначение

1

2

Передача цепью (общее обозначение без



уточнения типа цепи)







Передачи зубчатые (цилиндрические):



внешнее зацепление (общее обозначение



без уточнения типа зубьев)







внутреннее зацепление







Передачи зубчатые с пересекающимися



валами (конические):



общее обозначение без уточнения типа



зубьев







Передачи зубчатые со скрещивающими-



ся валами:



гипоидные







5

червячные с цилиндрическим червяком



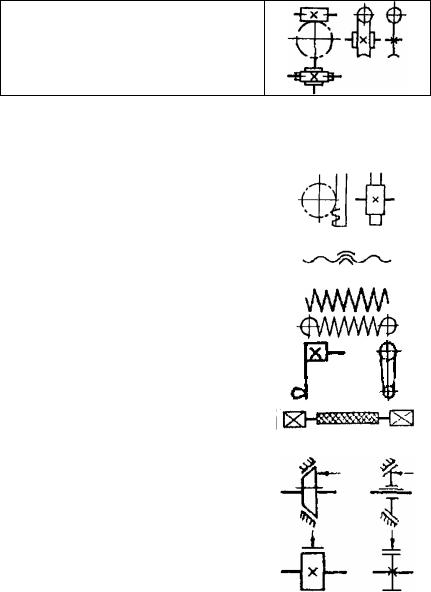

Продолжение табл. 1.2





1

2

Передачи зубчатые реечные



общее обозначение без уточнения типа



зубьев







Гайка на винте, передающем



движение неразъемная



Пружины



цилиндрические сжатия







цилиндрические растяжения







Рукоятка







Гибкий вал для передачи крутящего



момента



Тормоза



конусные







колодочные







6
