Расчет и конструирование оголовка и базы центрально-сжатой колонны.
Конструктивное решение оголовка колонны принимается с учетом следующих рекомендаций:
необходимо выбрать тип сопряжения главных балок с колоннами (шарнирное или жесткое);
выбор обосновать;
При свободном сопряжении балки, оголовок колонны состоит из плиты (20-25мм) и ребер, поддерживающих плиту и передающих нагрузку на стержень колонны.
Ребра оголовка привариваются к опорной плите (шов В), к стенке (шов А) для колонн сплошного сечения и к ветвям для сквозного сечения.
При этом выбирается способ сварки и материал (например: при полуавтоматической сварке в углекислом газе и проволокой Св – 08Г2С).
Назначают ширину ребер при условии необходимой длины участка смятия (т.е. bр=bор+ 2tпл, гдеbр– ширина ребра;bор– ширина опорного ребра; 2tпл– две толщины плиты).
Толщину ребер находят из условия смятия: tpN/bpRp,
Rp– расчетное усилие смятию;
Длину ребра находят из условия среза швов А, тогда:
,
l- расчетная длина шва;
Полная длина ребра определяется:
lp=l+ 10мм85fkf(но не менее 40мм);
Шов Б принимают таким же как шов А.
Проверка стенки на срез вдоль ребра выполняется по ф-ле:
, если >Rs, то делается вставка:
lвст=lp+ 140мм;
Шов В не рассчитывается, т.к. торец колонны фрезеруется и катет kfпринимается конструктивно согласно СНиП.
29. Типы, расчет и конструктивное оформление баз колонн.
База колонны.
Типы сопряжения колонн с фундаментом и конструкция базы должны отвечать принятому в расчетной схеме способу закрепления колонны в основании.
Базы разделяются на 2 типа:
- шарнирные;
- бесшарнирные;
- сварная база с треугольными ребрами:
0
толщина траверсы принимается конструктивно 10-14мм.

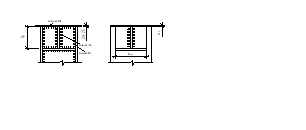

(см. рисунки в конспекте)
Расчет базы колонны при отсутствии фрезерованного торца колонны.
Расчет плиты.
После того как выбран тип базы, производят расчет плиты по ф-ле:,
где N– нагрузка на колонну (в том числе ее собственный вес);
Rb,loc– расчетное сопротивление сжатию бетона при жестком смятии;Rb,loc= ψ·Rb, где ψ = 1,2…1,5
Определяем толщину плиты, которая работает на изгиб от равномерно распределенной нагрузки (реактивного давления фундамента).q=b=N/Apl;
В зависимости от конструкции базы и рассматривая различные участки плиты, определяется наиболее невыгодное условие изгиба.
1 участок:М1– изгибающий момент для 1-го участка, определяется по формуле:
- ф-лы Галеркина,
где α1иα2– коэффициенты зависящие от отношения более длинной стороны (b) к более короткой стороне (а).
Тогда, используя таблицы, определяют коэффициенты α1иα2.
При отношении сторон b/a>2 плита рассчитывается, как однопролетная балочная конструкция и изгибающий момент определяется по ф-ле: М =b*c2/2;
3 участок (консольный):
На нем выделяется полоса шириной 1см и изгибающий момент определяется по ф-ле: М = b*c2/2;
При опирании плиты на 3 канта (2-ой участок) изгибающий момент определяется по ф-ле: М = βb*a2;
Соотношение b1/aопределяется по таблице:
По наибольшему из найденных для различных участков плиты изгибающих моментов определяется толщина плитыпо ф-ле:
Обычно толщина плиты находится в пределах 20-40мм.
Высота траверсы:
Не должна быть больше
hтрβfkf,
Высоту траверсы определяют из условия полной передачи усилия Nна угловые сварные швы. Тогда:
,
где kf– катет шва (по СНиП);
Rf=142МПа – для электродов Э-42;
Толщина траверсы назначается конструктивно от 10 до 16мм.
При шарнирном сопряжении принимается dанкерных болтов 20-30мм, т.е. отверстие шайбы на 2-3мм большеdанкерного болта.
30. Область применения, классификация ферм. Генеральные размеры, унификация геометрических схем, системы решеток ферм.
