Тактико-технические характеристики ак-74

Наименование данных	АК-74
Прицельная дальность, (м)	1000
Дальность прямого выстрела, (м):
*по грудной фигуре	440
*по бегущей фигуре	625
Темп стрельбы, (в/минуту)	600
Боевая скорострельность, (в/м):
*очередями	100
*одиночными выстрелами	40
Вес пули со стальным сердечником, (грамм)	3,4
Начальная скорость полета пули, (м/сек)	900
Дальность, до которой сохраняется убойное действие пули, (м)	1350
Предельная дальность полета пули, (м)	3150
Вес со снаряженным магазином без штык-ножа, (кг)	3.6
Вес штык-ножа с ножнами, (кг)	0.49
Калибр, (мм)	5.45
Емкость магазина, (патронов)	30

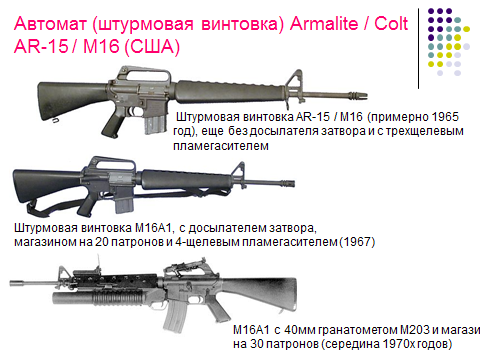

Тактико-технические характеристики м16а1, м16а2

Наименование данных	M16A1	M16A2
Калибр, (мм)	5.56x45мм (223 Remington), M193	5.56x45мм NATO / M855
Тип	Газоотвод с прямым отводом газов в затворную группу
Общая длина, (мм)	986	1006
Длина ствола, (мм)	508	508
Вес, пустой / с полным магазином 30 патронов, (кг)	2.89 / 3.6	3.77 / 4.47
Емкость магазина, (патронов)	стандартно 20 или 30 патронов
Темп стрельбы, (в/м)	650 - 750	800
Дульная скорость пули, (м/сек)	945	975

Общее устройство автомата ак-74:

-ствол со ствольной коробкой, прицельным приспособлением, прикладом, пистолетной рукояткой;

- крышка ствольной коробки;

- затворная рама с газовым поршнем;

- затвор;

- возвратный механизм;

- газовая трубка со ствольной накладкой;

- ударно-спусковой механизм;

- цевье;

- магазин.

Кроме того, у автомата имеется

- дульный тормоз-компенсатор и штык-нож,

В комплект автомата входят:

- принадлежности,

- ремень и сумка для магазинов,

- у автомата с ночным прицелом – прицел.

Принцип работы частей и механизмов ак- 74 при стрельбе

Автоматическое действие автомата (пулемета) основано на использовании энергии части пороховых газов, отводимых из канала ствола в газовую камору.

При присоединении магазина его зацеп заходит за выступ ствольной коробки, а опорный выступ заскакивает за защелку и магазин удерживается в окне ствольной коробки. Верхний патрон упирается в затворную раму, несколько опускает патроны в магазине, сжимая ее пружину.

При постановке переводчика на автоматический огонь вырез в крышке ствольной коробки для рукоятки затворной рамы освобождается, сектор переводчика остается в вырезе шептала одиночного огня, он не препятствует повороту спускового крючка.

При отведении затворной рамы назад она, действуя передним скосом фигурного выреза на ведущий выступ затвора, поворачивает затвор влево

- происходит отпирание затвора, выступ затворной рамы освобождает рычаг автоспуска, а шептало автоспуска под действием пружины прижимается к передней плоскости курка.

При дальнейшем отведении затворной рамы курок под действием затворной рамы поворачивается на оси, боевая пружина закручивается;

- боевой взвод курка последовательно заскакивает за фигурный выступ спускового крючка и под защелку замедлителя курка;

- курок становится на нижний выступ шептала автоспуска;

- рычаг автоспуска при этом поднимается вверх и становится на пути движения выступа затворной рамы.

Как только нижняя плоскость затворной рамы пройдет окно для магазина, очередной патрон под действием пружины магазина поднимется вверх.

При отпускании затворной рамы она вместе с затвором под действием возвратного механизма подается вперед: - затвор выталкивает патрон из магазина, досылает его в канал ствола и, поворачиваясь, запирает канал ствола. Зацеп выбрасывателя заскакивает в кольцевую проточку гильзы; - затворная рама, продолжая движение вперед, своим выступом поворачивает рычаг автоспуска вперед и вниз, выводя шептало автоспуска из-под взво­да автоспуска курка; - курок под действием боевой пружины поворачива­ется, выходит из-под защелки замедлителя и становится на боевой взвод, становится на пути движения выступа затворной рамы.

Как только нижняя плоскость затворной рамы пройдет окно для магазина патроны под действием пружины магазина поднимутся вверх до упора верхним патроном в загиб стенки магазина.
