14.3. Расчетная часть
Выполнить аналитическое разложение заданной несимметричной трехфазной системы напряжений UA , U В , UC на симметричные составляющие прямой, обратной и нулевой последовательностей. Фазные напряжения в комплексной форме каждой из симметричных составляющих для фазы А (UA1, UA2, UA0) записать в табл. 14.2.
По результатам расчета в выбранных масштабах построить векторные диаграммы напряжений для симметричных составляющих прямой, обратной и нулевой последовательностей.
Т а б л и ц а 14.2
Величины |
UA , В |
UВ , В |
UC , В |
UA1, B |
UA2, В |
UA0, B |
Вычис. |
|
|
|
|
|
|
Измер. |
|
|
|
|
|
|
14.4. Экспериментальная часть

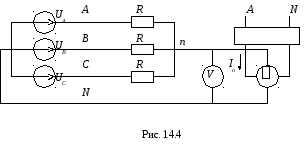

1. Собрать электрическую цепь согласно рабочей схеме рис. 14.4. Подать на вход фильтра напряжения нулевой последовательности симметричную трехфазную систему напряжений UА , UB , UС от трехфазной сети. Измерить на выходе фильтра напряжение нулевой последовательности и убедиться в том, что оно равно нулю (Uвых= UА0=0).
2. Подать на вход фильтра напряжения нулевой последовательности заданную несимметричную трехфазную систему напряжений U’А , U’B , U’С. Измерить фазные напряжения генератора на входе фильтра (U’А , U’B , U’С) и напряжение нулевой последовательности на его выходе (Uвых= UА0). Результаты измерений записать в табл. 14.2.
3. Собрать электрическую цепь согласно рабочей схеме рис. 14.5. Подать на вход фильтра напряжения обратной (прямой) последовательности симметричную трехфазную систему напряжений UА , UB , UС от трехфазной сети. Измерить на выходе фильтра напряжение обратной последовательности оде и убедиться в том, что оно равно нулю (Uвых=3/2 UА2=0). Измерить на выходе фильтра напряжение прямой последовательности и убедиться в том, что оно равно Uвых=3/2 UА1=3/2 UА.
4. Подать на вход фильтра напряжения обратной (прямой) последовательности заданную несимметричную трехфазную систему напряжений U’А , U’B , U’С. Измерить напряжение обратной последовательности на его выходе (Uвых= 3/2UА2). Результаты измерений записать в табл. 14.2.
5. В исследуемой цепи (рис. 14.5) поменять местами на входе фильтра две любые фазы и измерить на его выходе напряжение прямой последовательности (Uвых= 3/2 UА1). Результаты измерений записать в табл. 14.2.
14.7. Содержание отчета
Отчет по данной лабораторной работе должен содержать:
титульный лист по стандартной форме;
цель работы;
исходные данные (эквивалентную схемы исследуемой цепи и параметры ее элементов);
таблицы с результатами вычислений и измерений;
основные расчетные формулы и уравнения;
векторные диаграммы напряжений для симметричных составляющих прямой, обратной и нулевой последовательностей;
выводы и заключение о степени соответствия расчетных и экспериментальных результатов.
Контрольные вопросы
В чем сущность метода симметричных составляющих для расчета трехфазных цепей?
Какими способами можно разложить несимметричную трехфазную систему напряжений на симметричные составляющие?
В чем различие между отдельными симметричными составляющими?
Как устроен фильтр напряжений нулевой последовательности?
Как устроен фильтр напряжений обратной последовательности?
Как устроен фильтр напряжений прямой последовательности?
