4. Задания на контрольные работы
Контрольная работа №1. Рассчитать оптимальные размеры сечения державки расточного резца из условий max = [] и перемещение вершины инструмента [] при условиях обработки, заданных на рисунке 1 и в таблице 1.
Контрольная работа №2. Рассчитать диаметр осевого инструмента исходя из условия устойчивости. Данные приведены на рисунке 2 и в таблице 2.

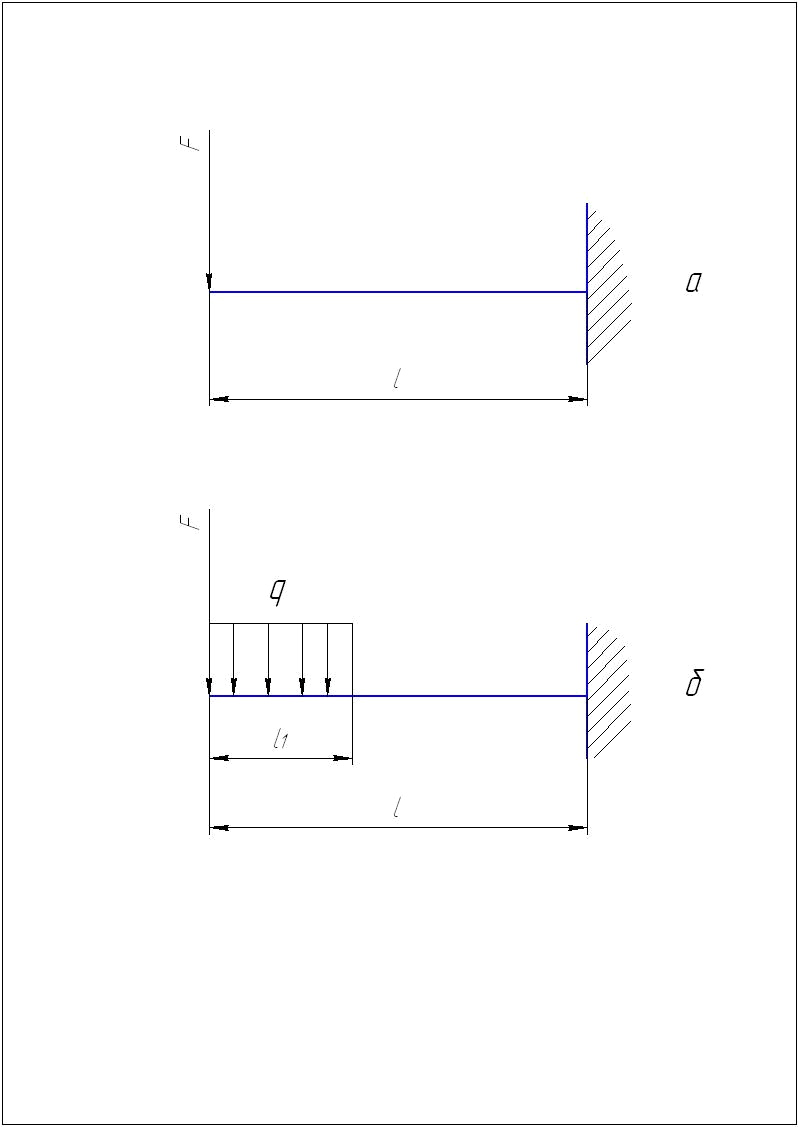

Рис. 1 Схема обработки для задачи 1
Рис. 2 Схема обработки для задачи 2
Таблица 1
Варианты заданий для задачи 1
№ группы заданий |
№ варианта |
Рис. |
l, м |
l1, м |
F, Н |
b, см |
h, см |
доп, МПа |
доп, мм |
Ограничения на размеры сечения, см | ||
|
|
b |
h | |||||||||
1 |
0 |
1а |
0,1 |
- |
2000 |
2 |
2 |
55 |
0,1 |
1b5 |
1h5 | |
1 |
1а |
0,15 |
- |
2400 |
2,5 |
2,9 |
62 |
0,15 |
1b5 |
1h5 | ||
2 |
1а |
0,2 |
- |
2500 |
3 |
3,5 |
68 |
0,17 |
1b5 |
1h5 | ||
3 |
1а |
0,22 |
- |
2750 |
3,2 |
3,5 |
71 |
0,19 |
1b5 |
1h5 | ||
4 |
1а |
0,24 |
- |
2820 |
3,3 |
4 |
77 |
0,2 |
1b5 |
1h5 | ||
5 |
1а |
0,28 |
- |
2910 |
3,4 |
4,2 |
82 |
0,21 |
1,2b8 |
1h5 | ||
6 |
1а |
0,3 |
- |
2990 |
3,8 |
4,4 |
95 |
0,23 |
1,2b8 |
2h9 | ||
7 |
1а |
0,05 |
- |
3000 |
4 |
4,5 |
100 |
0,24 |
1,2b8 |
2h9 | ||
8 |
1а |
0,08 |
- |
3100 |
4,1 |
5 |
120 |
0,28 |
1,2b8 |
2h9 | ||
9 |
1а |
0,12 |
- |
3150 |
4,2 |
5,2 |
124 |
0,22 |
1,2b8 |
2h9 | ||
10 |
1а |
0,14 |
- |
3170 |
4,3 |
5,5 |
111 |
0,26 |
2b9 |
2h9 | ||
11 |
1а |
0,16 |
- |
3200 |
4,4 |
5,8 |
140 |
0,3 |
2b9 |
2h9 | ||
12 |
1а |
0,18 |
- |
3220 |
4,5 |
6 |
128 |
0,31 |
2b9 |
2h9 | ||
13 |
1а |
0,19 |
- |
3240 |
4,6 |
6,2 |
138 |
0,33 |
2b9 |
2h9 | ||
14 |
1а |
0,21 |
- |
3250 |
4,7 |
6,5 |
150 |
0,35 |
2b9 |
2h9 | ||
15 |
1а |
0,23 |
- |
3255 |
5 |
6,6 |
155 |
0,38 |
2b9 |
2h9 | ||
2 |
0 |
1б |
0,2 |
0,01 |
1000 |
3 |
4 |
170 |
0,41 |
1b5 |
1h5 | |
1 |
1б |
0,25 |
0,015 |
1100 |
3,2 |
4,5 |
180 |
0,48 |
1b5 |
1h5 | ||
2 |
1б |
0,28 |
0,017 |
1200 |
3,5 |
4,8 |
190 |
0,58 |
1b5 |
1h5 | ||
3 |
1б |
0,3 |
0,02 |
1300 |
3,6 |
5, |
210 |
0,62 |
1b6 |
2h9 | ||
4 |
1б |
0,31 |
0,022 |
1350 |
3,8 |
5,2 |
220 |
0,64 |
1b6 |
2h9 | ||
5 |
1б |
0,34 |
0,04 |
1400 |
3,9 |
5,3 |
228 |
0,69 |
1b6 |
2h9 | ||
6 |
1б |
0,35 |
0,034 |
1470 |
4 |
5,9 |
231 |
0,71 |
1b8 |
2h9 | ||
7 |
1б |
0,37 |
0,038 |
1500 |
4,5 |
6 |
234 |
0,73 |
2b8 |
2h9 | ||
8 |
1б |
0,38 |
0,045 |
1580 |
4,8 |
6,2 |
265 |
0,77 |
2b8 |
2h9 | ||
9 |
1б |
0,39 |
0,049 |
1620 |
5,2 |
6,4 |
268 |
0,8 |
2b8 |
2h9 | ||
10 |
1б |
0,41 |
0,05 |
1690 |
5,6 |
6,7 |
272 |
0,81 |
2b8 |
2h9 | ||
11 |
1б |
0,42 |
0,059 |
1740 |
5,8 |
6,9 |
281 |
0,84 |
2b8 |
2h9 | ||
12 |
1б |
0,43 |
0,062 |
1780 |
5,9 |
7 |
283 |
0,86 |
1,5b9,5 |
2h9 | ||
13 |
1б |
0,44 |
0,065 |
2000 |
6 |
7,1 |
288 |
0,87 |
1,5b9,5 |
2h9 | ||
14 |
1б |
0,5 |
0,069 |
2320 |
6,2 |
7,3 |
300 |
0,87 |
1,5b9,5 |
2h9 | ||
15 |
1б |
0,5 |
0,012 |
2354 |
6 |
7,1 |
275 |
0,82 |
1,5b9,5 |
2h9 |
Таблица 2
Варианты заданий для задачи 2
№ группы заданий |
№ варианта |
Рис. |
L, м |
F, кН |
доп, МПа |
1 |
0 |
2а |
0,12 |
50 |
75 |
1 |
2а |
0,15 |
60 |
79 | |
2 |
2а |
0,19 |
70 |
85 | |
3 |
2а |
0,23 |
80 |
82 | |
4 |
2а |
0,24 |
88 |
94 | |
5 |
2а |
0,29 |
96 |
92 | |
6 |
2а |
0,3 |
100 |
97 | |
7 |
2а |
0,4 |
110 |
102 | |
8 |
2а |
0,45 |
118 |
108 | |
9 |
2а |
0,48 |
124 |
141 | |
10 |
2а |
0,52 |
129 |
127 | |
11 |
2а |
0,55 |
135 |
126 | |
12 |
2а |
0,59 |
140 |
135 | |
13 |
2а |
0,62 |
142 |
147 | |
14 |
2а |
0,65 |
147 |
142 | |
15 |
2а |
0,69 |
150 |
157 | |
2 |
0 |
2б |
0,07 |
78 |
90 |
1 |
2б |
0,08 |
79 |
105 | |
2 |
2б |
0,09 |
85 |
114 | |
3 |
2б |
0,1 |
86 |
124 | |
4 |
2б |
0,12 |
91 |
138 | |
5 |
2б |
0,13 |
97 |
139 | |
6 |
2б |
0,17 |
101 |
145 | |
7 |
2б |
0,18 |
107 |
157 | |
8 |
2б |
0,19 |
110 |
168 | |
9 |
2б |
0,21 |
114 |
175 | |
10 |
2б |
0,23 |
119 |
182 | |
11 |
2б |
0,24 |
125 |
191 | |
12 |
2б |
0,25 |
127 |
193 | |
13 |
2б |
0,28 |
132 |
200 | |
14 |
2б |
0,3 |
138 |
201 | |
15 |
2б |
0,35 |
140 |
202 |
Таблица 4 – Размеры сечения державки
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Пачевский В.М. Лабораторный практикум режущий инструмент: учеб. пособие / В.М. Пачевский. Воронеж: ВГТУ, 2008. 146 с.
2. Металлорежущие инструменты / Г.Н.Сахаров, О.Б. Арбузов, Ю.А. Боровой и др. – М: Машиностроение, 1989, - 328 с.
3. Нефедов Н.А. Сборник задач и примеров по резанию металлов и режущему инструменту. / Н.А. Нефедов, К.А. Осипов. М.: Машиностроение, 1990. - 448 с.
4. Иноземцев Г.Г. Проектирование металлорежущих инструментов. / Г.Г. Иноземцев. М.: Машиностроение, 1964. - 272 с.
5. Справочник инструментальщика / И.А. Ординарцев, Г.В. Филиппов, А.Н. Шевченко и др. - Л.: Машиностроение, 1987, - 846 с.
6. Проектирование и расчет металлорежущего инструмента на ЭВМ / О.В. Таратынов, Г.Г. Земсков, Ю.П. Тарамыкин и др.-М.: Высш. шк., 1991. – 423 с.
7. Журналы:
Реферативный журнал «Резание металлов. Станки и инструменты»;
Машиностроение;
Наука – производству;
Металлообработка;
Техника машиностроения;
Технология машиностроения;
«Стин» (Станки Инструмент)
