Если проектом предусмотрена разработка не всего комплекса вопросов электроснабжения (электрификации) объекта, а лишь части их, то сметы и сводный сметно-финансовый расчет составляют лишь на те работы, выполнение которых предусмотрено дипломным проектом.

Исходными материалами для составления смет служат спецификация материалов и оборудования, объем выполняемых работ и условия строительства. В условиях строительства указывают все данные, влияющие на стоимость работ: рельеф местности, вид грунта, климатические районы, расстояния доставки оборудования и вид транспорта, группа строек, территориальный район и т. п.

При составлении смет рекомендуется руководствоваться следующими сметными нормативами СНиП 4.02-91 /9/.

11.2 Задачи для самостоятельного решения

Составить спецификацию материалов для объекта проектирования (рисунок 2). На основании спецификации материалов определите сметную стоимость планируемых работ. Размеры помещения 10х15 м2.

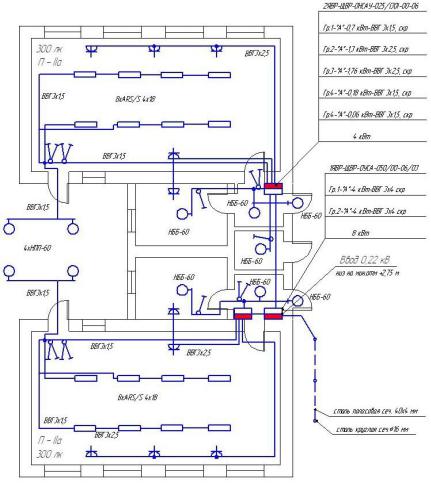

Рисунок 11.1 План осветительной сети проектируемого объекта

11.3 Вопросы для самоконтроля знаний

11.3.1Назовите состав рабочего проекта ВЛ 10 кВ?

11.3.2 Назовите содержание пояснительной записки рабочего проекта ВЛ 10 кВ?

22

11.3.3Назовите состав рабочего проекта электрических сетей 380/220 кВ?

11.3.4Назовите содержание пояснительной записки рабочего проекта электрических сетей 380/220 кВ?

11.3.5В чем заключается энергоэкономическое обследование потребителей?

Тема 12 Руководящие и нормативные материалы (СНиП, НТП, СН, ПУЭ, ГОСТ).

Содержание текстового и графического материала электротехнической части проекта

Цель занятия. Изучение нормативно-технической документации для проектирования систем электрификации с.х (ГОСТ Р 50571.1..15 Электроустановки зданий).

12.1 Краткие теоретические сведения Руководящие и нормативные материалы. В качестве нормативных

материалов при проектировании комплексной электрификации следует считать: строительные нормы и правила (СНиП), строительные нормы (СН), нормы технологического проектирования (НТП), правила устройства электроустановок (ПУЭ), правила техники безопасности и технической эксплуатации электроустановок (ПТБ и ПТЭ), руководящие материалы (РУМ), издаваемые вышестоящими организациями, ГОСТы, нормали, технические условия отраслей /10/.

Содержание текстового и графического материала электротехнической части проекта. Основу графической части проекта комплексной электрификации составляют электротехнические чертежи. Их выполняют в соответствии с общими правилами выполнения чертежей ЕСКД:

ГОСТ 21.613-88, ГОСТ 21.614-88 (с попр. 1988), ГОСТ 21.608-84, ГОСТ 21.60782, ГОСТ 21.404-85, ГОСТ 21.408-93, ГОСТ 21.101-97.

К основным видам чертежей относятся чертежи сетей и устройств электроснабжения, электрооборудования, автоматизации технологических процессов и управления проектируемым объектом. Чертежи включают генеральный план, общие виды, разрезы, профили трасс схемы различных видов и типов. На генеральном плане объекта показывают размещение и взаимное расположение основных его частей, источников электроснабжения, наносят трассы питающих электрических сетей напряжением до и выше 1000 В, места размещения подстанций, потребителей и вводов в здания. План должен быть снабжен соответствующими примечаниями, расшифровкой принятых условных обозначений, необходимыми пояснениями. Он должен давать полное представление о размещении проектируемого сооружения или объекта, его подключении к инженерным сетям и коммуникациям.

Для проектирования генеральных планов применяют следующие масштабы уменьшения: 1:100, 1:200, 1:500, 1:1000. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000, 1:5000, 1:10000. На плане указывают направление господствующих ветров (от жилого сектора к производственным постройкам) и

23

соответствующие расстояния, определяемые санитарно-гигиеническими и противопожарными нормами. Указывают позиции объектов, условные обозначения дорог, водоемов и коммуникаций различного вида.

На чертежах общего вида изображают изделия или объекты с разрезами, сечениями и необходимыми размерами. На чертежах общего вида допускаются надписи, требуемые для понимания принципа действия или устройства изделия, взаимодействия его основных частей и узлов. Отдельные предметы выполняют с максимальными упрощениями, а составные части оборудования показывают на разрезах в виде контурных очертаний, если при этом не нарушаются наглядность изображения изделия и принцип действия данного оборудования. Наименования и обозначения составных частей изделия на чертежах общего вида рекомендуется обозначать при помощи линий-выносок. При большом числе составных частей на полках линий-выносок указывают номер позиции составной части, все необходимые данные по каждой позиции помещают в таблицу, расположенную на этом же чертеже общего вида. Таблица в том случае может иметь следующие графы: позиция, обозначение, наименование, количество. Место для таблицы на поле чертежа выбирают произвольно, однако наиболее часто ее располагают над основной надписью чертежа.

Для пояснения принципов работы проектируемого объекта и отдельных его частей и их взаимодействия широко применяют различные электрические схемы. При проектировании крупных объектов или установок допускается выполнять схему определенного вида и типа на нескольких листах. Чертежи и схемы выполняют на листах стандартного формата.

12.2Вопросы для самоконтроля знаний

12.3.1Назовите материалы, которые используют при проектировании.

12.3.2Поясните состав и объем электротехнической части проекта сельскохозяйственного предприятия.

12.3.3На основании каких стандартов выполняют графическую часть электротехнического проекта?

12.3.4Что относится к основным видам чертежей?

12.3.5Что включают в себя чертежи?

Тема 13 Обозначения условные графические в электрических схемах и схемах

автоматизации производственных процессов

Цель занятия. Изучение условно-графического обозначения в электрических схемах и схемах автоматизации производственных процессов. Работа с нормативно-технической документацией.

24

13.1 Краткие теоретические сведения

Электрические схемы выполняются на основании стандарта ГОСТ 2.70275 (2000) /14/. Каждый элемент электрической схемы, согласно ГОСТ 2.710-81 (2001) /18/, имеет буквенно-цифровое обозначение. Стандарт ГОСТ 21.614-88 (с попр. 1988) /11/ устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства.

Рабочие чертежи силового электрооборудования выполняют в соответствии с требованиями ГОСТ 21.613-88 и других стандартов системы проектной документации для строительства, а также норм проектирования электротехнических установок.

Всостав рабочих чертежей силового электрооборудования включают:

чертежи, предназначенные для производства электромонтажных работ (основной комплект рабочих чертежей марки ЭМ);

чертежи электромонтажных конструкций (при отсутствии типовых) и габаритные чертежи низковольтных комплектных устройств (НКУ).

Восновной комплект рабочих чертежей марки ЭМ включают:

общие данные по рабочим чертежам;

схемы электрические принципиальные (далее — принципиальные схемы) комплектных трансформаторных подстанций (КТП), питающей и распределительной сетей;

принципиальные схемы управления электроприводами;

схемы (таблицы) подключения;

планы расположения электрооборудования и прокладки электрических сетей;

кабельнотрубный (кабельный) журнал;

трубозаготовительную ведомость;

ведомость заполнения труб кабелями и проводами.

ГОСТ 21.608-84 /12/ устанавливает состав и правила оформления рабочих чертежей внутреннего электрического освещения помещений зданий и сооружений всех отраслей промышленности и народного хозяйства.

Рабочие чертежи внутреннего электрического освещения помещений зданий и сооружений выполняют в соответствии с требованиями /12/ и других стандартов системы проектной документации для строительства, а также норм проектирования электротехнических установок.

В состав рабочих чертежей внутреннего электрического освещения помещений зданий и сооружений включают:

чертежи, предназначенные для производства электромонтажных работ (основной комплект рабочих чертежей марки ЭО);

Всостав основного комплекта рабочих чертежей марки ЭО включают:

общие данные по рабочим чертежам;

электрических сетей (далее именуемые планами расположения);

принципиальные схемы питающей сети;

принципиальные схемы дистанционного управления освещением;

кабельный журнал для питающей сети (при необходимости);

чертежи установки электрического оборудования (при отсутствии типовых). Рабочие чертежи внутреннего электрического освещения допускается

оформлять отдельными документами с присвоением им базовой марки основного комплекта и добавлением через точку порядкового номера документа, обозначаемого арабскими цифрами, например, общие данные по рабочим чертежам (ЭО1.1), принципиальная схема питающей сети (ЭО1.2).

При выполнении схем автоматизации технологических процессов используются условные графические обозначения стандарта ГОСТ 21.404-85 (2003) /19/. Рабочую документацию систем автоматизации выполняют в соответствии с требованиями стандарта ГОСТ 21.408-93 /13/ и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД).

Всостав рабочей документации систем автоматизации включают:

рабочие чертежи, предназначенные для производства работ по монтажу технических средств автоматизации (основные комплекты рабочих чертежей систем автоматизации марок А..., приведенные в приложении А);

эскизные чертежи общих видов нетиповых средств автоматизации;

спецификацию оборудования, изделий и материалов (далее - спецификация оборудования).

Состав основного комплекта рабочих чертежей систем автоматизации

Восновной комплект рабочих чертежей систем автоматизации марки А в общем случае включают:

общие данные по рабочим чертежам;

схемы автоматизации;

схемы принципиальные (электрические, пневматические);

схемы (таблицы) соединений и подключения внешних проводок;

чертежи расположения оборудования и внешних проводок;

чертежи установок средств автоматизации.

Объекты управления (отделения, системы, установки, агрегаты, аппараты) и относящиеся к ним средства автоматизации, не связанные между собой и имеющие одинаковое оснащение системами автоматизации, изображают на схемах и планах расположения один раз, поясняя текстовыми указаниями.

На чертежах и схемах элементы систем автоматизации изображают сплошной толстой основной линией, технологическое оборудование,

26

коммуникации и строительные конструкции изображают упрощенно - сплошной тонкой линией.

13.2 Задачи для самостоятельного решения

Приведите типовую схему автоматизации технологического процесса. Схему начертить в соответствии с ГОСТ 21.404-85 (2003) «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» /19/.

13.3Вопросы для самоконтроля знаний

13.3.1В соответствии с какими требованиями выполняют рабочие чертежи силового электрооборудования?

13.3.2Что включают в состав рабочих чертежей силового электрооборудования?

13.3.3Что включают в основной комплект рабочих чертежей марки ЭМ?

13.3.4Какой нормативный документ устанавливает состав и правила оформления рабочих чертежей внутреннего электрического освещения помещений сельскохозяйственного назначения?

13.3.5Что включают в состав рабочих чертежей внутреннего электрического освещения помещений зданий и сооружений?

Тема 14 Правила выполнения электрических схем (структурных,

функциональных, принципиальных)

Цель занятия. Изучение требований к выполнению различных электрических схем.

14.1 Краткие теоретические сведения Классификация электрических схем и требования к их выполнению.

При разработке электрической части проектов комплексной электрификации сельскохозяйственных объектов большое внимание уделяется построению различных схем. По виду элементов схем и связей между ними схемы подразделяются на следующие основные виды: электрические (буквенный код схемы Э), гидравлические (Г), пневматические (П) и кинематические (К). В зависимости от основного назначения схемы подразделяются на следующие типы: структурные (цифровой код 1), функциональные (2), принципиальные или полные (3), соединений или монтажные (4), подключения (5), общие (6), расположения (7) и объединенные (О) /14/. Таким образом, код схемы состоит из буквенной части, определяющей вид схемы, и цифровой части, определяющей ее тип. Например, код электрической схемы соединений (монтажной) будет Э4.

27

К выполнению схем различных типов предъявляют определенные требования, которые отражены в ГОСТ 2.702-75 (2000) /14/.

Структурные схемы изображают все основные укрупненные части системы и основные связи между ними. Графическое построение схемы должно давать достаточно наглядное представление о взаимодействии и последовательности работы отдельных частей, изображаемых обычно в виде прямоугольников. Линии взаимосвязи между отдельными частями показывают стрелками, обозначающими направление хода процесса, происходящего в установке. На рисунке 5.1 изображены структурные схемы подстанций.

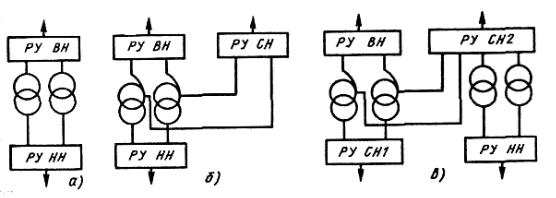

Рисунок 14.1 Структурные схемы подстанций

Функциональные схемы отражают функциональные части установки, участвующие в данном технологическом процессе, показанном схемой. Рядом с графическими обозначениями на схемах этого типа допускается указывать технические характеристики функциональных частей. Структурные и функциональные схемы находят применение при проектировании систем сельскохозяйственных электроприводов, устройств автоматического управления и регулирования. На рисунке 14.2 показан пример выполнения функциональной схемы управления электроприводом.

28

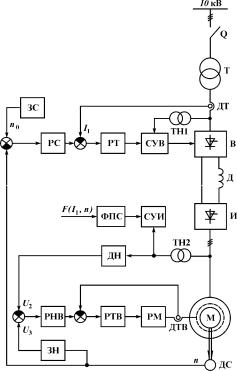

Рисунок 14.2 Функциональная схема управления электроприводом: Q — сетевой выключатель; Т — трансформатор; В — управляемый выпрямитель; Д — дроссель; И — инвертор; М — синхронный двигатель; ТН1Г ТН2 — трансформаторы напряжения; ДТ, ДТВ, ДН, ДС — датчики

соответственно тока, тока возбуждения, напряжения, скорости; СУВ, СУИ — системы управления соответственно выпрямителем, инвертором; РС, РТ, РНВ, РТВ, РМ — регуляторы соответственно скорости, тока, напряжения, возбудителя, тока возбуждения, мощности; ЗС, ЗН — задатчики соответственно скорости, напряжения возбудителя; ФПС — функциональный преобразователь сигналов

На принципиальных схемах должны быть изображены все электрические элементы установки, необходимые для осуществления заданных электрических процессов и контроля за ними, а также все элементы, которыми заканчиваются входные и выходные цепи. На основе принципиальных схем, дающих полное представление о принципах работы данной установки, разрабатывают схемы последующих типов. Схемы выполняют для изделий, находящихся в отключенном положении. На схемах следует указывать обозначения выводов (контактов) элементов, нанесенных на изделие, или имеющихся в технической документации. На принципиальных схемах рекомендуется также указывать характеристики входных и выходных цепей устройства (частоту, напряжение, силу тока и др.), а также параметры, подлежащие измерению, например на контактных гнездах. Изделия, имеющие самостоятельную принципиальную схему, изображают на общей схеме в виде прямоугольника или условного графического обозначения.

Принципиальные схемы выполняют без соблюдения масштаба — действительное пространственное расположение составных частей схемы

29

учитывают приближенно либо совсем не учитывают. Размеры условных графических обозначений принимают по соответствующим стандартам. Линии связи на схемах состоят из горизонтальных и вертикальных отрезков, они должны иметь наименьшее число изломов и пересечений. Все контакты показывают в положениях при отсутствии тока в цепях.

Наиболее наглядное изображение построения электроустановки или ее элементов дают принципиальные схемы. Их можно выполнять как в однолинейном, так и в многолинейном изображении. В первом случае все цепи, выполняющие одинаковые функции, изображают одной линий, а во втором — каждую цепь изображают отдельной линией. Элементы схемы можно изображать совмещенным или разнесенным способом. При совмещенном способе составные части устройства или его элементы, например контакты пускателя; катушки, кнопочные выключатели и др., изображают на схемах в непосредственной близости один от другого. При разнесенном способе эти составные части размещают на схеме в разных местах так, чтобы отдельные цепи были изображены наиболее наглядно.

При выполнении принципиальных схем управления рекомендуется пользоваться строчным способом, то есть изображать элементы схемы, входящие в одну цепь, последовательно в строку и располагать эти строки одну под другой.

При проектировании важно освоить методику чтения принципиальных схем. На основе чтения схем выявляют принципы действия отдельных частей и всей установки в целом, выявляют особенности работы устройства в различных режимах, определяют уставки по току, времени, которые следует задать приборам и устройствам. Чтение схемы следует начинать с общего ознакомления, разобрать перечень входящих в нее элементов, затем определить цепи питания электродвигателей, катушек пусковой аппаратуры, размещение контактов этой аппаратуры и других элементов, помещенных в схеме. Анализ работы схемы проводят по отдельным цепям (рассматривать несколько цепей сразу не рекомендуется). При этом убеждаются, что данная цепь действительно может функционировать при соответствующих положениях контактов приборов и реле. В результате анализа схемы выявляют ошибки, определяют последовательность работы отдельных элементов, возможные причины отказа в работе схемы, выявляют ложные цепи, дают оценку назначения каждого элемента схемы. На рисунке 14.3 показан пример выполнения принципиальной схемы управления электроприводом.

30

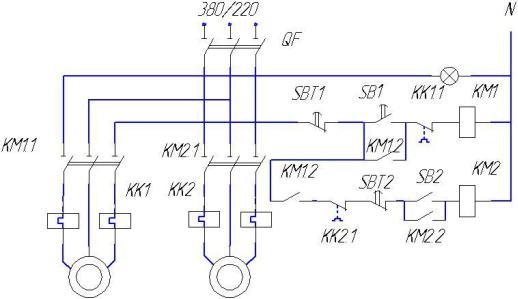

Рисунок 14.3 Принципиальная электрическая схема управления транспортером

ТСН-3Б

Монтажные схемы показывают все соединения между устройствами и элементами установки, их входные и выходные элементы, места присоединений и вводов, а также какими проводами, шнурами или кабелями выполняются эти соединения. На монтажных схемах указывают обозначения всех контактов и устройств, нанесенные на изделие или содержащиеся в технической документации. Устройства и элементы с одинаковыми внешними подключениями допускается изображать на схеме с указанием подключения только для одного устройства. При изображении в схеме соединений разъемов допускается вместо них показывать таблицу с указанием подключения контактов. Провода, жгуты и кабели показывают на схеме отдельными линиями. Допускается эти линии не проводить или обрывать их около мест присоединения, если их полное изображение затрудняет чтение схемы (в этом случае на схеме приводят поясняющие сведения в виде таблицы). На схемах приводят также дополнительные данные: для проводов — марку, площадь поперечного сечения и при необходимости расцветку; для кабелей _ марку, число и площадь поперечного сечения жил, число занятых жил.

Схемы подключения, общие, расположения и объединенные в

проектах электрификации сельского хозяйства находят ограниченное применение.

Графические обозначения элементов электрических схем дополняют буквенно-цифровыми обозначениями, раскрывающими функциональное назначение каждого элемента и указывающими его место расположения. Позиционные обозначения состоят из прописных букв латинского алфавита и арабских цифр. Их записывают в одну строку без пробелов, допускается части обозначений разделять точкой или двоеточием (в составном обозначении). Для уточнения вида элемента применяют двухбуквенные коды.
