Инженерная графика
Видом называется
изображение видимой части поверхности детали со стороны наблюдателя;
Сплошной основной линией изображается
линия видимого контура;
Разрезом называется
3) изображение части предмета, попавшее в мысленно примененную секущую плоскость и то, что расположено за ней.
Метрическая резьба имеет профиль
треугольный с углом при вершине 60°;
Выносным элементом называется
дополнительное отдельное изображение части предмета, требующей графического и других пояснений в отношении формы и размеров;
Ломаный разрез получается при сечении детали
2) несколькими плоскостями, пересекающимися под углом друг к другу;
Шаг метрической резьбы измеряется
в миллиметрах;
Спецификацию можно выполнять на формате, где выполнен сборочный чертеж, если
2) сборочный чертеж выполнен на формате А4;
На разрезе сборочной единицы одну и ту же деталь на разных проекциях штрихуют
2) в одинаковых направлениях.
В дюймах измеряется резьба
4) трубная;
Эскизом детали называется
2) чертеж разового использования, выполненный в глазомерном масштабе от руки без использования чертежных инструментов;
При изображении предмета на чертеже количество видов должно быть
4) минимальным, но достаточным для выявления формы и размеров.
При изображении эскиза должно применяться
3) исполнение в глазомерном масштабе с соблюдением пропорциональности размеров отдельных элементов детали;
Простановка размеров одних и тех же элементов детали на чертеже
2) не должна повторяться;
Размеры на невидимый контур изображения детали
2) не наносятся;
Габаритные размеры деталиуказывают на чертеже
во всех случаях;
Простановка размеров на чертежах не в миллиметрах, а в других единицах, например, в сантиметрах, метрах и т.д.
3) допускается, если размерное число записать с указанием единицы измерения.
Деталь типа тела вращения рекомендуется располагать на рабочем чертеже
2) с горизонтальным расположением оси тела вращения;
Отличие разреза от сечения состоит в том, что
на разрезе показывается часть предмета, расположенного в секущей плоскости и то, что расположено за секущей плоскостью, а в сечении - лишь то, что находится в секущей плоскости;

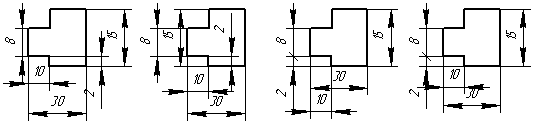

20. Размеры нанесены правильно на изображении, приведенном на рисунке
4)
21. Дополнительный вид должен быть отмечен на чертеже
4) стрелкой и прописной буквой.
22. Резьба изображается на чертеже
3) сплошной основной и сплошной тонкой линиями;
23. При простановке номеров позиций на сборочном чертеже их располагают
3) столбиком и строчкой;
24. При выполнении чертежей электрических принципиальных схем оформляется
перечень элементов;
25. При разрезе детали, приведенной на рисунке, количество использованных секущих плоскостей равно
2) трем;
26. Сечению А – А соответствует изображение, приведенное на рисунке
3)
27. Правильно выполненное сечение изображено на рисунке
4)
28. Обозначение, соответствующее наибольшей шероховатости поверхности, приведено в выражении
;
29. Если вид по стрелке А является главным видом детали, то изображение, соответствующее виду слева, приведено на рисунке
3)
30. Обозначение шероховатости в правом верхнем углу чертежа, выполненное в полном соответствии с ГОСТ 2.309-73, приведено на рисунке
4)
31. Знак, определяющий конусность поверхности на чертежах, показан на рисунке
2)
32. Чертеж с правильно нанесенным размером детали представлен на рисунке
33. Масштабами увеличения изображения на чертеже являются:
2)2,5:1;
3)5:1;
34. На разрезе сборочной единицы две соприкасающиеся металлические детали могут быть заштрихованы:
2)в одном направлении, если линии штриховки выполнены со смещением.
4)в разных направлениях.
На чертежах общего вида приводят:
3)таблицу составных частей изделия;
4)техническую характеристику изделия;
Таблица ответов по дисциплине «Инженерная графика»
Ответы к заданиям с одним правильным ответом | |||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | ||
1 |
1 |
3 |
2 |
2 |
2 |
1 |
2 | ||
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 | ||
2 |
4 |
2 |
4 |
2 |
2 |
2 |
1 | ||
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 | ||
3 |
2 |
1 |
4 |
4 |
3 |
3 |
1 | ||
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 | ||
2 |
3 |
4 |
1 |
3 |
4 |
2 |
1 | ||
Ответы к заданиям с двумя правильными ответами | |||||||||
33 |
34 |
35 | |||||||
2, 3 |
2, 4 |
3, 4 |
