1 Инженерная г рафика Укажите номер правильного ответа

1. Видом называется

1. изображение видимой части поверхности детали со стороны наблюдателя;

2. Сплошной основной линией изображается

1)линия видимого контура;

3. Разрезом называется

1)изображение части предмета, попавшее в мысленно примененную секущую плоскость и то, что расположено за ней.

4. Метрическая резьба имеет профиль

1)треугольный с углом при вершине 60°;

5. Выносным элементом называется

1) дополнительное отдельное изображение части предмета, требующей графического и других пояснений в отношении формы и размеров;

6. Ломаный разрез получается при сечении детали

1)несколькими плоскостями, пересекающимися под углом друг к другу;

7. Шаг метрической резьбы измеряется

1)в миллиметрах;

8. Спецификацию можно выполнять на формате, где выполнен сборочный чертеж, если

1)сборочный чертеж выполнен на формате А4;

9. На разрезе сборочной единицы одну и ту же деталь на разных проекциях штрихуют

1)в одинаковых направлениях.

10. В дюймах измеряется резьба

1)трубная;

11. Эскизом детали называется

1. чертеж разового использования, выполненный в глазомерном масштабе от руки без использования чертежных инструментов;

12. При изображении предмета на чертеже количество видов должно быть

1. минимальным, но достаточным для выявления формы и размеров.

13. При изображении эскиза должно применяться

1. исполнение в глазомерном масштабе с соблюдением пропорциональности размеров отдельных элементов детали;

14. Простановка размеров одних и тех же элементов детали на чертеже

1. не должна повторяться;

15. Размеры на невидимый контур изображения детали

1. не наносятся;

16. Габаритные размеры детали указывают на чертеже

1. во всех случаях;

17. Простановка размеров на чертежах не в миллиметрах, а в других единицах, например, в сантиметрах, метрах и т.д.

1. допускается, если размерное число записать с указанием единицы измерения.

18. Деталь типа тела вращения рекомендуется располагать на рабочем чертеже

1. с горизонтальным расположением оси тела вращения;

19. Отличие разреза от сечения состоит в том, что

1. на разрезе показывается часть предмета, расположенного в секущей плоскости и то, что расположено за секущей плоскостью, а в сечении - лишь то, что находится в секущей плоскости;

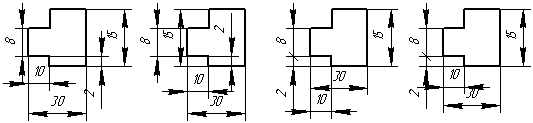

20. Размеры нанесены правильно на изображении, приведенном на рисунке

1.

21.Дополнительный вид должен быть отмечен на чертеже

1. стрелкой и прописной буквой.

22.Резьба изображается на чертеже

1. сплошной основной и сплошной тонкой линиями;

23.При простановке номеров позиций на сборочном чертеже их располагают

1. столбиком и строчкой;

24.При выполнении чертежей электрических принципиальных схем оформляется

1. перечень элементов;

25. При разрезе детали, приведенной на рисунке, количество использованных секущих плоскостей равно

1. трем;

26. Сечению А – А соответствует изображение, приведенное на рисунке

1.

27. Правильно выполненное сечение изображено на рисунке

4)

28. Обозначение, соответствующее наибольшей шероховатости поверхности, приведено в выражении

1. ;

29. Если вид по стрелке А является главным видом детали, то изображение, соответствующее виду слева, приведено на рисунке

4 )

30. Обозначение шероховатости в правом верхнем углу чертежа, выполненное в полном соответствии с ГОСТ 2.309-73, приведено на рисунке

1.

31. Знак, определяющий конусность поверхности на чертежах, показан на рисунке

1. ;

32. Чертеж с правильно нанесенным размером детали представлен на рисунке

1.
