Глава 6. Условия образования кварцевых жил

Для изучения условий образования кварцевых жил было исследовано 10 кварцевых пластин, содержащих газово-жидкие включения. Эти пластины, также как и аншлифы, были изготовлены из образцов пород, содержащих видимое рудное золото. Наиболее представительные включения были расположены в пластине 7.

а)б)в)

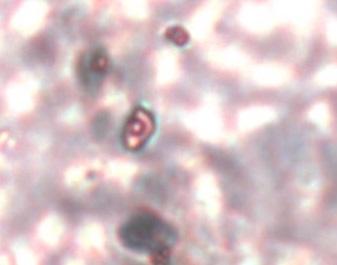

Рис. 10. Первичные двухфазные газово-жидкие включения в кварцевой пластине 7.

Первичные включения были крупные, имели правильную форму ромба, состояли из двух фаз – газовой и жидкой (рис. 10). Первично-вторичные [2] или псевдовторичные [4] включения имели меньший размер, были расположены вдоль трещин и также состояли из двух фаз – газовой и жидкой (рис. 11). Они образовались в результате залечивания трещин, возникавших в процессе дорастания кристаллов [2].

а)б)

Рис. 11. Первично-вторичные включения сингенетичных трещин залечивания в дораставших кристаллах в кварцевой пластине 7

Нами были замерены такие показатели, как температура эвтектики, температура плавления льда и температура гомогенизации.

Методика измерения температурных данных:

1. Находим достаточно представительное включение, охлаждаем участок до – 50^о С. Наблюдаем за состоянием включения, которое с уменьшением температуры становится темнее. Когда включение полностью потемнело, начинаем нагревать включение. Фиксируем температуру, при которой появляется первая капля жидкости, это и будет температура эвтектики.

2. Продолжаем нагревание, и фиксируем температуру, при которой включение приобретает первоначальный цвет и форму. Это температура плавления льда.

3. Нагреваем газово-жидкое включение до температур 200 – 350^о С, пока оно не станет гомогенным, т.е. пока пузырек газа не растворится в окружающей жидкой фазе (рис. 12). Фиксируем температуру гомогенизации.

Рис. 12. Сгомогенизированное флюидное включение из газовой в жидкую фазу, температура 267⁰ С, кварцевая пластина 7

Таким образом, нами было изучено 10 кварцевых пластин, из этих 10 пластин было выколото 42 участка с представительными флюидными включениями, изучено более 40 газово-жидких включений.

По измеренным температурам мы сделали соответствующие выводы.

1. Температура эвтектики позволяет нам судить о солевом составе гидротермальных растворов.

Для 70% изученных включений характерна температура эвтектики, равная -37^оС, это говорит о том что в составе растворов имеются соли NaCl - FeCl₂ - H₂O.

Для 30% изученных включений характерна температура эвтектики, равная -23,5^оС, это говорит о том что в составе растворов имеются соли NaCl - KCl - H₂O.

2) По температуре плавления льда мы можем судить о концентрации солей. На графике 1 приведена зависимость концентрации солей в массовых % NaCl эквивалентов.

График 1. Зависимость концентрации солей от температуры плавления льда

Таким образом, средняя температура плавления льда составляет Т=2,9^о С, а концентрация солей К=5,85 мас.% NaCl-экв.

3) По температуре гомогенизации мы можем судить о минимальной температуре образования минерала. На графике 2 представлены результаты по каждой пластине (средние значения).

График 2. Результаты измерений температуры гомогенизации, приведены средние значения по каждой пластине

Таким образом, средняя температура гомогенизации составляет 270 С.

Из этих данных можно сделать вывод о том, что кварц, в котором обнаружено золото, образовался при средних температурах. Среднетемпературный кварц имеет сероватый цвет и плотную текстуру, что отличает его от низко- и высокотемпературного.

Может быть нужны еще какие-нибудь практические выводы?
