Задача 14 Устойчивость сжатых стержней. Определение поперечного сечения
Выполнить расчет на устойчивость центрально сжатого стержня из
Ст.З. (см. рис. 10, 11), если [σ] = 160 МПа. Определить размеры
поперечного сечения.
Таблица 13
Данные к задаче 14
|
Номер |
Схема |
Тип сечения |
F, |
l, |
|
строки |
по рис.10 |
по рис. 11 |
кН |
м |
|
1 |
1 |
1 |
100 |
4 |
|
2 |
2 |
2 |
200 |
4,2 |
|
3 |
3 |
3 |
300 |
4,4 |
|
4 |
4 |
4 |
400 |
4,6 |
|
5 |
1 |
5 |
500 |
4,8 |
|
6 |
2 |
6 |
600 |
5 |
|
7 |
3 |
7 |
700 |
5,2 |
|
8 |
4 |
8 |
800 |
5,4 |
|
9 |
1 |
9 |
900 |
5,6 |
|
0 |
2 |
10 |
1000 |
5,8 |
|
|
Е |
Г |
Д |
А |

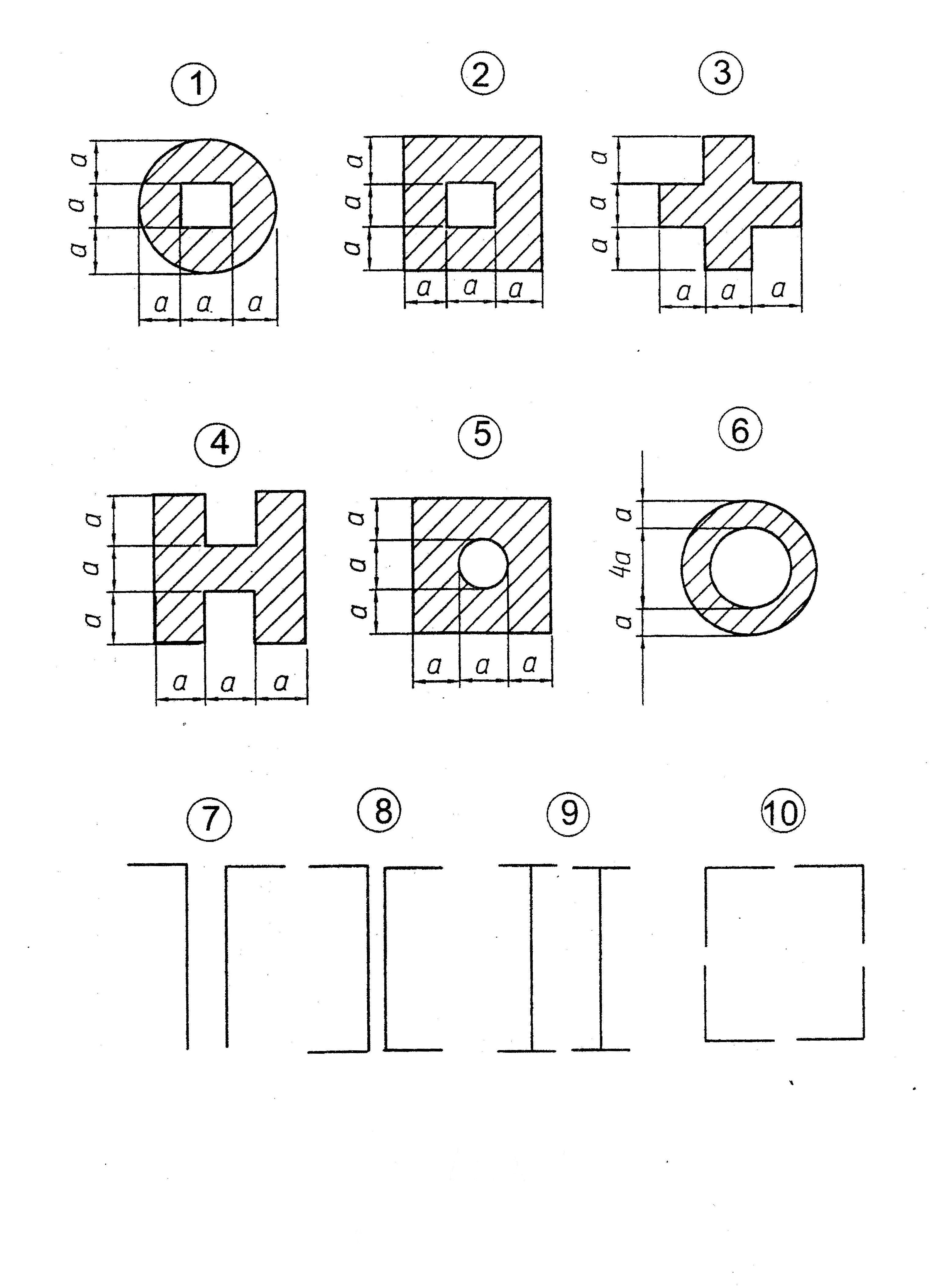

Рис. 11. Схемы к задаче 14
Задача 15
Динамическое действие нагрузок
На горизонтально расположенную балку, поперечное сечение
которой швеллер, падает с высоты h груз Q (рис. 12). Требуется
найти наибольшее нормальное напряжение.
Таблица 14
Данные к задаче 15
|
Номер |
Схема |
Номер |
l |
а1 / а |
Q |
h |
|
строки |
по рис. 12 |
швеллера |
м |
|
кН |
м |
|
1 |
1 |
5 |
2 |
1 |
5 |
0.1 |
|
2 |
2 |
8 |
3 |
2 |
6 |
0,2 |
|
3 |
3 |
10 |
4 |
3 |
7 |
0,3 |
|
4 |
4 |
12 |
5 |
4 |
8 |
0,4 |
|
5 |
5 |
14 |
6 |
5 |
9 |
0,5 |
|
6 |
1 |
14а |
7 |
4 |
10 |
0,6 |
|
7 |
2 |
16 |
6 |
3 |
11 |
0,7 |
|
8 |
3 |
16а |
5 |
2 |
12 |
0,6 |
|
9 |
4 |
18 |
4 |
1 |
13 |
0,5 |
|
0 |
5 |
18а |
3 |
5 |
14 |
4 |
|
|
Е |
Б |
Г |
В |
А |
Д |

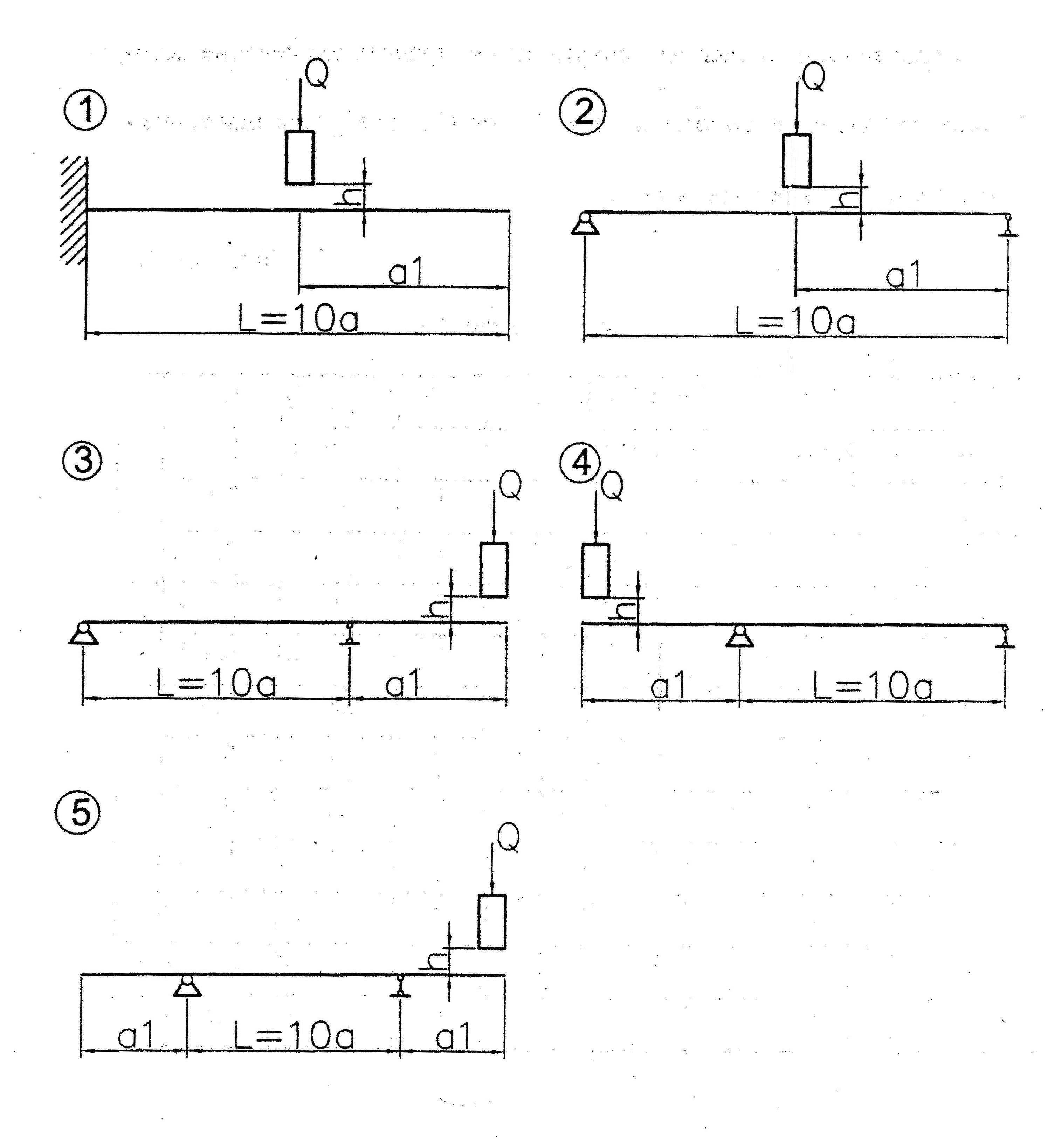

Рис. 12. Схемы к задаче 15
