Измерение уровня.
Поплавковые и буйковые уровнемеры.
Принцип действия:
1. F
G
2. Противодействующая сила создается пружиной (для измерения уровня жидкости)
Недостатки:
- большая металлоемкость
- небольшая точность и надежность из-за наличия кинематических узлов.
Гидростатические уровнемеры.
Принцип действия:
Для жидкости постоянной плотности мы измеряем давление столба жидкости (условие – это постоянство плотности жидкости).
Специальный дифференциальный манометр.
Вспомогательный бак
линия
связи
H1 H
ДМ
Разделительный сосуд
Преимущества:
- дешевый
- высокая точность
Электрические уровнемеры.
Положение уровня преобразуется в какой-либо электрический сигнал.
1. Емкостный уровнемер.
Построен на измерении электрической емкости плоского, цилиндрического конденсатора.
Емкость конденсатора зависит от Eи Е
Конденсаторные пластины покрыты специальными покрытиями (вторпласт).
Преимущества:
-недорогие системы
Недостатки:Е
- большая металлоемкость
- контактный способ измерения Еж
2. Омические уровнемеры.
Сигнализаторы уровня жидкости (дискретный сигнал).
Замыкание электроцепи источника питания через контролируемую среду (электропроводящая жидкость).
Недостатки:
- невозможность применения в вязких, кристаллизующихся средах.
3. Радиоизотопные уровнемеры.
Принцип действия: проникающие гамма лучи.
Следящая система: при измерении уровня источники приемник перемещается вслед за изменением уровня. Приемник излучения
Источник
излучения
Источник излучения
4. Ультразвуковые акустические уровнемеры.
Принцип действия: отражение сигнала от поверхности контакта и конроль времени прохождения сигнала.
Техническое решение.Специальные промежуточные отражатели
Инженерные решения.TSO1 (для жидкостей)
TSO2 (узконаправленная антенна)
5. Уровнемеры для сыпучих тел.
Принцип действия: измерение массы.
Мембранные датчики
(дискретный сигнал)
Тензометрический датчик
Измерение состава и параметров вещества.
Анализаторы – приборы для определения состава.
Газовые анализаторы.
По числу определяемых веществ:
однокомпонентные
двухкомпонентные
Методы для анализа газов (отбор пробы газа):
- механические
- тепловые и кинетические способы
- магнитные и термомагнитные
1. Оптико-абсорбционный метод анализа газа.

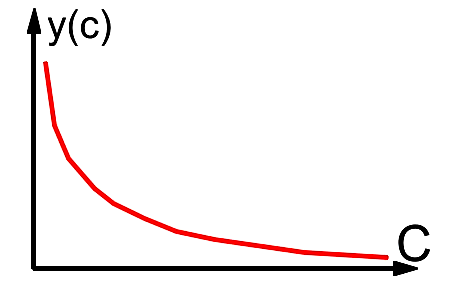

Физические основы:основан на законе Бугера-Бера-Ламберта.
Ф0 лямбда Флямбда
С,а
Ф0фильтр Датчик
L
Метод позволяет определить концентрацию любых газов (кроме однокомпонентных).
Применим для анализа высоких концентраций вещества и очень малых.
|
РУ |
УФ |
В |
У |
Основные анализированные газы. |
H2S |
O3, SO2, NH3, Hg |
ClO, NO,H2O |
H2O, NH3, CO, SO2, NO, SO3, N2O |
Область концентраций (следы, выс.концентрация) |
- |
O3, Hg, NH3, SO2 |
+ |
+ |
+ |
SO2, O3 |
+ |
+ |
