Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

На рис. 3.3 показана двухслойная обшивка гипсокартонными листами толщиной 12,5 мм на стоечном каркасе толщиной 50 мм, привинченном непосредственно к стене с полостью, заполненной минеральной ватой. Конструкция в сборе обеспечивает индекс изоляции воздушного шума

R'w = 48...52 дБ.

С помощью акустических профилей Gyproc можно обеспечить «пружинящее» соединение обшивки с тяжелой стеной.

Рис. 3.4. Кирпичная стена с обшивкой

гипсокартонными листами на акустических профилях. Резонансная частота полости конструкции около 70 Гц. При установке

акустических профилей непосредственно на тяжелую стену толщина полости сокращается до 25 мм и резонансная частота увеличивается примерно до 100 Гц

На рис. 3.4 показаны акустические профили, установленные на обрешетке размером 25x100мм, привинченной непосредственно к кирпичной стене с двухслойной обшивкой гипсокартонными листами толщиной 12,5мм и полостью, заполненной минеральной ватой. Конструкция в сборе обеспечивает индекс изоляции воздушного шума R'w = 52...54дБ.

Резонансная частота полости конструкции около 70Гц. При установке акустических профилей непосредственно на тяжелую стену толщина полости сокращается до 25мм и резонансная частота увеличивается примерно до 100 Гц.

Существуют два основных показателя звукоизоляционных свойств конструкций: изоляция воздушного шума ограждающими конструкциями и изоляция ударного шума конструкциями перекрытий.

Показателем изоляции воздушного шума является нормативный индекс изоляции воздушного шума ограждающими конструкциями Iв, дБ. Этот индекс нормируется для жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий (табл. 3.4).

41

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Таблица 3.4

Нормативные индексы изоляции воздушного шума ограждающими конструкциями

Индекс изо-

Наименование и расположение ограждающей конструкции

ляции воздушного шума Iв, дБ

Жилые здания

42

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

3.3. Огнезащитные требования и свойства конструкций

Горючесть материала определяется степенью его воспламеняемости. Самовоспламеняющиеся материалы – это материалы, воспламеняющиеся без воздействия внешних источников тепла. Легковоспламеняемые материалы – это материалы, мелкие частицы которых могут быть подожжены спичкой и продолжать гореть на воздухе.

Трудновоспламеняемые материалы – это материалы, способные воспламеняться при местном нагреве и продолжать гореть в нагретом состоянии, но не способные самостоятельно гореть на воздухе.

Негорючие материалы принципиально не способны гореть.

3.3.1. Противопожарные свойства гипсокартонных листов

Средний слой гипсокартонных листов состоит из гипса. Гипсокартонный лист содержит 20% химически связанной кристаллизационной воды.

43

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Гипс задерживает огонь при помощи этой воды, поэтому можно сказать, что гипсокартонные листы обеспечивают пассивную защиту от пожара. Между картоном и гипсовым средним слоем отсутствует воздушная прослойка, поэтому покрытие не горит, а только обугливается.

Противопожарные гипсокартонные листы (ГКЛО) специально разработаны для конструкций, к которым предъявляются высокие противопожарные требования. В состав листов входят глина и стекловолокно, что сохраняет структуру конструкций в течении большего периода времени. ГКЛО сохраняют противопожарные свойства в течение 25 мин. и не разрушаются в течение 45-55 мин.

Стандартные ГКЛ сохраняют противопожарные свойства в течение 20 мин. и затем разрушаются.

Стеновые конструкции из гипсокартонных листов и металлического каркаса по пожарной опасности относятся к классу КО – непожароопасные [14].

Гипсокартонные конструкции могут выполнять функции противопожарных преград [11].

Заполнение подвесных потолков допускается выполнять из горючих материалов, за исключением заполнений подвесных потолков в общих коридорах, на лестницах, в вестибюлях, холлах и фойе зданий.

Подвесные потолки не должны иметь проемов, а коммуникации, расположенные над подвесными потолками, следует выполнять из негорючих материалов.

3.4. Особенности проектирования влажных помещений

Проектирование и оборудование влажных помещений из легких конструкций требует особого внимания при выборе планировки, конструктивных решений и материалов.

При проектировании влажного помещения необходимо знать нагрузку, которой оно подвергается со стороны:

∙воздействий воды и влажности;

∙механических воздействий.

При определении влажностной нагрузки проектировщик должен обращать особое внимание на факторы:

1.Опасное накопление влаги. Должна обеспечиваться возможность диффузии влаги на противоположную сторону стены.

2.Стены, подвергающиеся воздействию влаги с обеих сторон, должны рассматриваться отдельно, так как они имеют ограниченные возможности для просыхания.

44

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

3.При просыхании стен, выше подвесного потолка, влага может проходить в надпотолочное пространство.

4.Нагрузка на пол складывается из динамической нагрузки от шагов и воздействия стиральных и сушильных машин.

5.При использовании легких конструкций все сантехническое оборудование крепится на усиливающие элементы, встроенные в конструкцию - монтажные рамы, траверсы или монтажные пластины.

В зависимости от влажностных и механических воздействий в таблицах

3.5и 3.6 определены 3 класса нагрузки на легкие стены влажных помещений. Для каждого класса нагрузки указаны соответствующие типы помещений и применяемые для них конструктивные решения.

При проектировании учитывают следующие факторы:

1.В ванных комнатах шириной менее 1,3м все поверхности стен попадают в смачиваемую область.

2.Облицовка кафельной плиткой или ПВХ покрытие в смачиваемой области должны простираться на всю высоту до потолка.

3.Обычные ванные комнаты в жилых домах относятся к классу влажностной нагрузки 2.

4.На наружной стене гидроизоляционная, пленка является также пароизоляцией – не допускается наличие двух пароизолирующих слоев в одной стене.

5.Ванны и душевые кабины ограничивают смачивание пола, а в некоторых случаях и стен.

45

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Выбор конструкций стен по классу нагрузки приведен в таблице 3.7.

* Применение стен из гипсокартонных листов для влажностной нагрузки класса 3 обычно не рекомендуется. Для случаев тяжелой нагрузки необходимо выби- рать другие конструктивные решения.

46

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

3.4.1. Конструкции потолка

Нормативной документацией не установлено отдельных требований к потолкам во влажных помещениях. При применении бетонных междуэтажных перекрытий возможно крепление потолка к нижней стороне бетонного перекрытия и использование подвесного потолка из гипсокартонных листов на стальных профилях. Для легких перекрытий применяется конструкция потолка из одного или двух слоев ГКЛ, закрепленных винтами на стальных профилях.

Конструкция потолка должна плотно стыковаться с конструкцией стены для предотвращения проникновения воздуха из помещения в конструкцию потолка (рис.3.5). Потолок под неотапливаемым пространством должен оборудоваться влагоизоляцией, размещаемой за гипсокартонными листами (т.е. с теплой стороны тепловой изоляции).

Окраска потолка должна производиться материалами, пригодными для влажных помещений.

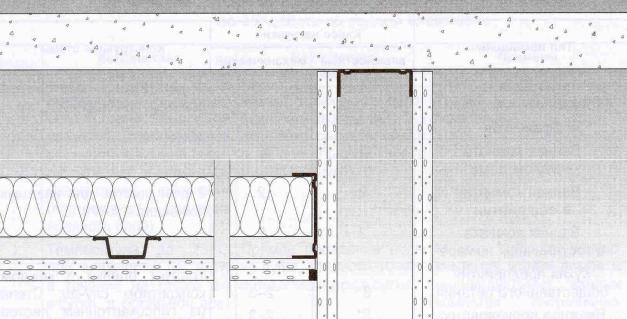

Рис. 3.5. Конструкция потолка во влажном помещении

3.4.2. Вводы трубопроводов, сантехническое оборудование и т. п.

Все вводы трубопроводов и монтажные болты должны снабжаться уплотнительными манжетами, устанавливаемыми на гипсокартонной обшивке до нанесения гидроизоляции.

Установка водоразборной арматуры, штанга для душа, мыльниц и других навесных деталей должна планироваться до монтажа гипсокартонных листов,

47

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

так как эти элементы должны монтироваться на стальные траверсы, закрепленные между двумя стойками (рис. 3.6).

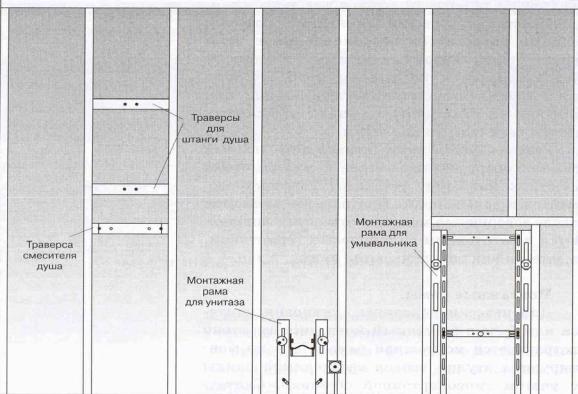

Рис. 3.6. Траверсы и монтажные рамы

Траверса представляет собой горячеоцинкованную стальную пластину с отверстиями для крепления вводов труб, электромонтажных коробок, втулок фановых труб и т. п.

Траверса для навески штанги для душа и т.п. снабжается резьбовыми шпильками, позволяющими нанести гидроизоляцию после установки гипсокартонных листов. Смесители устанавливаются на выводы труб, которые сопрягаются с системой гидроизоляции при помощи уплотнительных манжет и накидных гаек с резиновыми кольцами.

Рекомендуется сразу производить полный монтаж оборудования ванной комнаты, чтобы свести к минимуму установку навесных элементов в дальнейшем.

Для навески раковины, установки унитаза или биде с настенным креплением в стену встраивается монтажная рама. На раме монтируются втулки вводов необходимой длины с учетом гипсокартонной обшивки. Сантехническое оборудование монтируется на выступающие винты и сопрягается с системой гидроизоляции при помощи уплотнительных втулок. Консоль для унитаза или раковины снабжается винтами, выступающими на достаточную длину для навески оборудования с учетом гипсокартонной обшивки и системы гидроизоляции.

48

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Втулки представляют собой специальные устройства для ввода трубопроводов сквозь каркасные стены. Втулки сопрягаются с системой гидроизоляции.

В зависимости от назначения и типа трубопровода применяются различные типы втулок:

∙Монтажные втулки.

∙Втулки канализации для раковин.

∙Канализационные патрубки для унитазов.

∙Втулки для ввода труб отопления.

∙Втулки с соединительными коробами для арматуры.

Втулки подлежат испытаниям на герметичность арматуры и вводов труб. Уплотнительная манжета может выполняться в виде шайбы из полимерной пленки, надеваемой на втулку для ввода труб или на аналогичный элемент.

Жидкая гидроизоляция наносится поверх манжеты, образуя с ней единую систему. Толщина гидроизоляции должна быть не менее 1 мм.

Основное уплотнение обеспечивается пленочной гидроизоляцией, и помещение может быть подвергнуто испытанию на герметичность после ее затвердевания.

3.5. Перегородки на стальном и деревянном каркасах

3.5.1. Типы перегородок

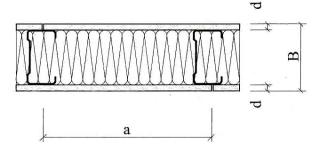

Перегородки предназначены для применения в жилых, общественных и производственных зданиях в помещениях с сухим, нормальным и влажным влажностными режимами помещений по [8] и неагрессивной газовой средой. Высота помещений до 7,5 м. Здания могут возводиться в любых районах страны, включая сейсмические. Типы перегородок приведены в таблице 3.8.

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Окончание таблицы 3.8

Примечание. При облицовке керамической плиткой шаг стоек 400 мм.
