Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

щиной ≥20 мм укладывается по горизонтальной разметке и инвентарным маякам с интервалом ≤2 м. При толщине засыпки свыше 50 мм в местах примыкания выполняется ее уплотнение.

Монтаж сборного пола может выполняться в следующей последовательности:

∙при первом варианте (рис. 4.56) для сохранения поверхности насыпного основания укладка ГКЛ начинается от входа в помещение;

∙при втором варианте (рис. 4.57) монтаж начинается от стены, противоположной входу в помещение, а для передвижения по засыпке укладывается дорожка из ГКЛ.

После монтажа первого слоя ГКЛ наносят клей, листы второго слоя укладывают со смещением ≥250 мм. По длинной стороне смещение составляет половину листа, а по короткой – четверть листа. Листы первого и второго слоя

111

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

скрепляются винтами длиной ≤30 мм с шагом ≤300 мм. При необходимости укладки тонкослойного, мягкого напольного покрытия поверхность ГКЛ выравнивается с помощью самовыравнивающих нивелирующих растворов.

4.8.3. Устройство полов по утеплителю из пенополистирола

Монтаж этого сборного пола выполняется так же, как и пол по насыпному основанию, но вместо сухой засыпки применяется пенополистирол толщиной ≥(20-30) мм (рис. 4.55). Поверхность плиты перекрытия выравнивается с помощью цементного раствора, затем укладывается полиэтиленовая пленка. Вдоль стен выполняется деформационный шов из минеральной ваты, затем укладываются пенополистирольные плиты. ГКЛ монтируются так, чтобы их стыки и стыки пенополистирольных плит были смещены ≥250 мм. Листы первого и второго слоя укладываются со смещением, крепятся винтами длиной ≤30 мм с шагом ≤300 мм.

4.9. Монтаж полносборных стен и перегородок из декоративных панелей

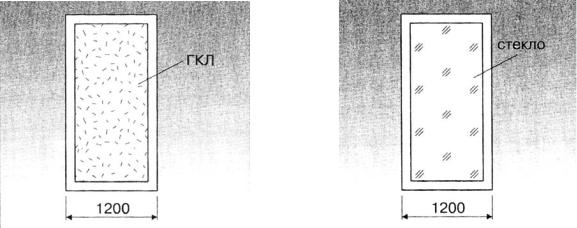

Система легких полносборных конструкций монтируется из стального или алюминиевого каркаса и декоративных панелей. При проектировании интерьера стены и перегородки разделяются на отдельные модули шириной 1200 мм. Каждый модуль может быть полностью облицован ГКЛ (рис. 4.58) или полностью остеклен (рис. 4.59).

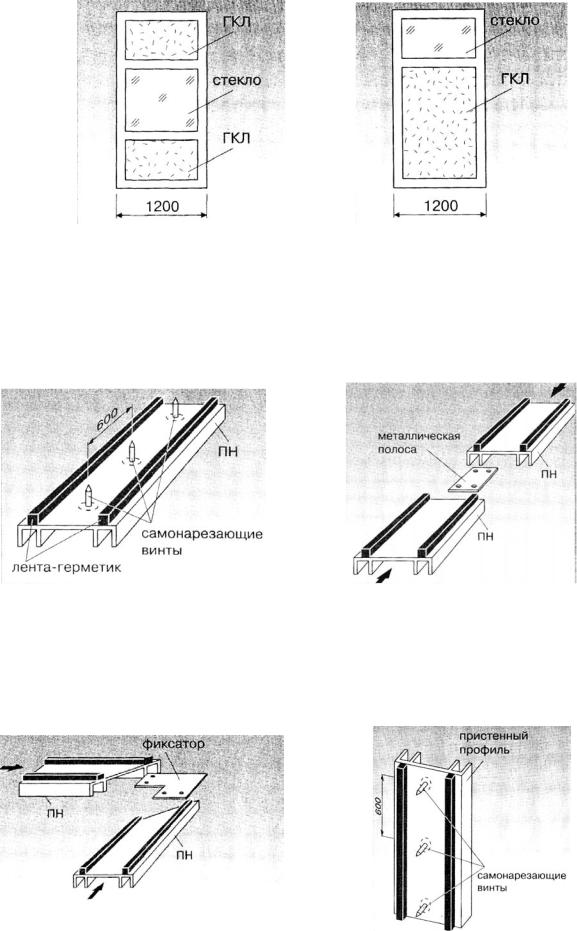

Возможно, применение комбинированных модулей с остеклением части конструкций (рис. 4.60, рис. 4.61).

112

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Монтаж каркаса начинается с потолочного профиля (ПН), к которому крепят ленту-герметик. Затем по разметке устанавливают самонарезающие винты с шагом 600 мм (рис. 4.62). Концы ПН соединяются встык и дополнительно закрепляются металлической полосой толщиной 0,5-1 мм (рис. 4.63).

При соединении ПН под углом 90º или 135º в них вставляются металлические фиксаторы для обеспечения заданного угла и закрепляют винтами (рис. 4.64). Пристенный профиль с полосами ленты-герметика по вертикальному отвесу крепится к стене винтами с шагом 600 мм (рис. 4.65).

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Стоечные профили длиной на 15 мм меньше высоты помещения вставляются под углом в потолочный, затем в напольный профиль и устанавливаются вертикально с шагом 600 мм (рис. 4.66)

Угловые профили длиной на 15 мм меньше высоты помещения заводятся под углом в потолочные, затем опускаются в напольные и устанавливаются вертикально. Стоечные и угловые профили соединяются винтами с шагом 600 мм через доски для придания каркасу жесткости (рис. 4.67).

Вопросы для самоконтроля

1.Назовите условия хранения ГКЛ.

2.В каком положении должен находиться ГКЛ при переноске?

3.Назовите последовательность монтажа металлических каркасов.

4.Назовите последовательность монтажа деревянных каркасов.

5.Какой клей применяется для крепления ГКЛ?

6.Назовите виды фасонирования ГКЛ.

7.Назовите последовательность монтажа подвесных потолков.

8.Назовите последовательность монтажа пола по 1 варианту.

9.Как устраивается пол по деревянному каркасу?

10.Как устраивается пол по насыпному основанию?

11.Назовите последовательность монтажа пола по утеплителю.

12.Назовите виды модулей декоративных панелей.

114

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

ГЛАВА 5. ОРИГИНАЛЬНЫЕ ЭЛЕМЕНТЫ ИНТЕРЬЕРА ИЗ ГИПСОКАРТОНА

5.1. Дизайнерский проект

Сложные разработки интерьеров должны выполняться дизайнером в первую очередь на начальной стадии строительства. Выполнение дизайнерского проекта позволит точно составить спецификации оборудования и ведомости материалов, а это, в свою очередь, не позволит неоправданно увеличить сметную стоимость строительства. Дизайнер в проекте решает основные вопросы, такие как:

1.Планы помещений и формирование жизненного пространства.

2.Естественное и искусственное освещение помещения.

3.Вентиляция и кондиционирование помещений.

4.Дизайнер решает цветовую гамму окраски стен и потолков.

5.Разрабатывает планы размещения мебели, бытовых приборов и т.п. Результатом работы дизайнера является проект, который должен состоять

из следующих чертежей:

1.Планы помещений и разрезы наиболее сложных узлов.

2.Развертки стен с нанесением точек привязки оборудования.

3.Планыпотолковсразмещениемнанихсветильниковидругогооборудования.

4.Планы полов с указанием типа покрытия.

5.Спецификации оборудования.

6.Спецификация отделочных материалов.

7.Виды помещений в трехмерном изображении с полной колеровкой стен и потолков.

Все чертежи должны иметь достаточное количество размеров, быть понятны для выполнения разметочных работ.

Ниже приводятся элементы чертежей дизайнерского проекта кафекондитерской [32,33].

Вначале выполняются обмерочные чертежи. Далее разрабатывается план помещения, план потолка с необходимыми разрезами. План потолка показан на рис. 5.1. Разрезы выполняются с целью облегчить чтение планов и понять замысел дизайнера (рис. 5.2).

Затем выполняются развертки стен с нанесением точек привязки оборудования и выпусков инженерных сетей. Это показано на pиc. 5.3 - 5.4. Самая главная деталь кафе – барная стойка. По замыслу дизайнера она выполнена из гипсокартона и облицована смальтой. Естественно, барная стойка разрабатывалась отдельно.

115

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

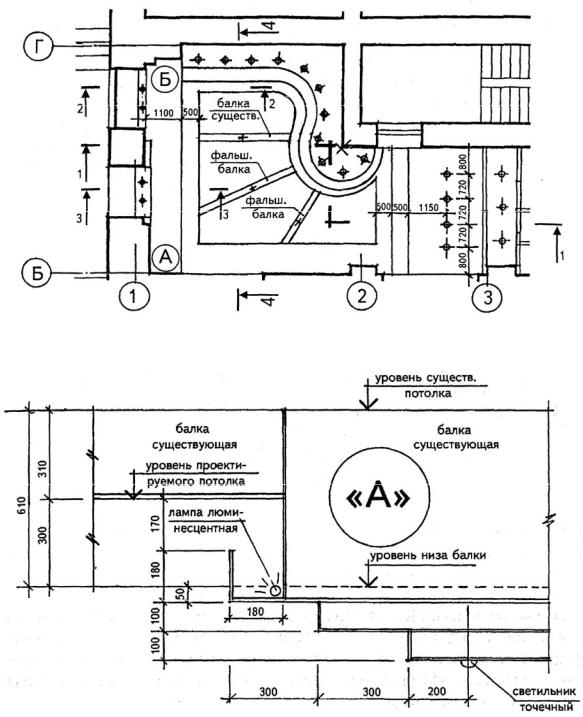

Рис. 5.1. План потолка

Рис. 5.2. Узел А. Устройство светового короба

Для объемного представления пространства, выполняется трехмерное изображение, а затем дается вариант колеровки стен и потолков.

В данном проекте все облицовки стен и потолков выполнены гипсокартоном по технологии Кнауф. Для придания большей пластики стен использован прием, когда на ровную поверхность стены крепится элемент интерьера (дерево, цветок и т.д.). Это увеличивает форму и придает неповторимость интерьера. Правильно подобранные цвета и направление освещения заканчивает общую тему.

116

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Рис. 5.3. Развертка стены А-Б

Рис. 5.4. Развертка Г-Д

117

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

В данном пространстве потолка была существующая балка. Появилось решение изобразить солнечные лучи. Было выполнено устройство двух дополнительных фальш-балок из гипсокартона. Центр «солнца» ограничен лекальными линиями, как бы уходящими в бесконечность (рис. 5.1).

Грамотно выполненная подсветка по внутреннему контуру потолка придает последнему легкость и воздушность. Череда точечных светильников создает дополнительное освещение.

На рис. 5.2. показано устройство светового короба. Учитывая большую высоту пространства – от пола до потолка 3,6 м, бортик светового короба выложен высоким – 180 мм. Люминесцентные лампы следует располагать немного внахлест относительно друг друга, чтобы исключить темные пятна, которые могут появиться при неправильно расположенных светильниках. Высота бортика и пространства над ним могут быть взяты соответственно высоте помещения. Не стоит забывать о возможностях замены, при необходимости, люминесцентной лампы. А это значит, что высоту над бортиком не следует выполнять меньше 100 мм.

После выполнения плана потолка разрабатываются схемы разрезов «1-1» - «1-4», на которых показываются все изгибы потолка в вертикальной плоскости. Ниши, предметы интерьера, попадающие в эти вертикальные плоскости, тоже изображаются графическими линиями на чертежах разрезов, даются точные размеры и т.д.

5.2. Основные геометрические фигуры сложных интерьеров. Их разметка и построение

После выполнения дизайнерского проекта можно приступить к разметке. Разметка начинается с нанесения основных элементов помещения. В первую очередь размечаем местоположение стен и дверных проемов, углов, колонн. Практика показала, что предпочтительнее следующий вариант последовательности монтажа: выполняется облицовка стен, затем монтируются перегородки и в заключение выполняется монтаж подвесных потолков. Подвесные потолки могут быть одноуровневыми, двухуровневыми и многоуровневыми. Первым уровнем потолка считается тот, который находится ближе к базовому основанию. Для выполнения разметки необходимо уметь выполнять простейшие геометрические построения, которые приводятся ниже в таблице 5.1.

118

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Таблица 5.1

Геометрические построения для разметки

1.Провести перпендикуляр через середину отрезка АВ. Из точек А и В, как из центров, радиусом больше половины отрезка АВ провести две дуги до взаимного пересечения в точках С и D. Прямая CED будет перпендикулярна отрезку АВ в его средней точке.

2.Из точки А опустить перпендикуляр на прямую L. Из точки А, как из центра, провести дугу, пересекающую прямую L. Из точек пересечения В и С провести дугу до взаимного пересечения в точке D; прямая AD – искомый перпендикуляр.

3.Провести перпендикуляр к прямой L в точке А. Из точки А, как из центра, провести произвольным радиусом дугу до пересечения с прямой в точках В и С. Из точек В и С провести дугу до взаимного пересечения в точке D; прямая АD – искомый перпендикуляр.

4.Провести перпендикуляр к отрезку АВ в точке А.

Первый способ. Из произвольной точки С, как из центра, провести дугу радиусом АС до пересечения с отрезком АВ в точке D. Через точки D и С провести прямую до пересечения с дугой в точке Е: ЕА – искомый перепндикуляр.

Второй способ. Из точки А произвольным радиусом провести дугу до пересечения с отрезком АВ в точке С. Тем же радиусом из точки С на дугу отметить точку D, а затем из точки D – точку Е. Из точки D и Е провести дугу до взаимного пересечения в точке М, АМ – искомый перпендикуляр.

5.ЧерезточкуМпровести прямую, перпендикулярную прямой L. Первый способ. На прямой L отложить произвольный отрезок АВ. Из точки В провести дугу радиусом АМ, А из точки М – дугу радиусом АВ до взаимного пересечения в точке N; прямой MN – искомая прямая, параллельная прямая L.

Второй способ. Из произвольной точки С провести полуокружность радиусом СМ, на которой радиусом АМ из точки В отметить точку N; MN – искомая прямая, параллельная прямой L.

6. Построить биссектрису угла.

Из вершины угла (точка В) провести дугу произвольного радиуса до пересечения со сторонами угла в точках А и С. Из точек А и С провести дуги до взаимного пересечения в точке D; прямая ВD – биссектриса угла.

7. На отрезке ОА построить 30,45,60º. В точке О восстановить перпендикуляр ОВ к отрезку ОА. Из точки О провести дугу произвольным радиусом до пересечения со сторонами угла АОВ. Тем же радиусом из точки пересечения С и D на дуге отметить точки М и N. Построить биссектрису ОК угла АОВ, через точки О-М и О-N провести прямые. Угол АОN равен 30º, и угол АОМ - 60º.

119

Вологодский государственный технический университет. Научно-техническая библиотека

Булгакова Л. И., Михалевич Н. В., Булгаков Ш. Э. Проектирование конструкций из гипсокартонных листов : учеб. пособие

Окончание табл. 5.1

8.Построить касательную к дуге окружности в точке А. Из точки А произвольным радиусом сделать на заданной дуге отметки (точки В и С), провести через них хорду ВС и через точку А провести прямую, параллельную хорде ВС, которая

ибудет искомой прямой.

9.Найти центр и радиус окружности заданной дугой АВ. Провести две произвольные хорды (АМ и МВ); через середины хорд провести перпендикуляры до взаимного пересечения в точке О. Точка О есть центр заданной окружности, а радиус равен отрезку ОА=ОВ.

10.Провести дугу радиусом R, касательную к пересекающимся под произвольным углом прямые АВ и СD. Провести прямые, параллельные заданным и отстоящим от них на расстоянии R, до взаимного пересечения в точке О. Из точки О провести дугу радиусом R, которая будет искомой касательной к прямой АВ и СD.

11.Разделить отрезок пополам.

Из концов отрезка прямой АВ радиусом, большим половины отрезка, по обе стороны от прямой проведем дуги окружностей. Соединив точки пересечения дуг С и D, разделим отрезок прямой АВ пополам. Аналогичным приемом каждую половину отрезка делим на две равные части АМ и МК, КN и NВ.

12.Построить равносторонний треугольник и правильный шестиугольник. Раствором циркуля, равным радиусу R окружности, делим окружность на шесть частей. Отметим точки деления цифрами 1,…,6. Соединив последовательно соседние точки деления прямыми, получим правильный шестиугольник 1-2-3-4-5-6, а соединив точки деления через одну, - правильный треугольник 1-3-5.

13.Построить квадрат и правильный восьмиугольник. В окружности проведем два взаимно перпендикулярных диаметра. Две четверти окружности делим пополам с помощью засечек дугами. Проведя прямые через точки А и В и центр окружности О, разделим последнюю на восемь частей. Полученные точки деления обозначим цифрами 1,2,…,8. Соединив точки деления окружности прямыми линиями через одну, получим квадрат 2-4-6-8, а соединив последовательно все точки деления прямыми, - правильный восьмиугольник 1-2- 3-4-5-6-7-8.

При монтаже сложных элементов интерьеров необходимо уметь размечать и выполнять построение основных геометрических фигур. К ним следует отнести лекальные кривые, строящиеся по характерным точкам, и циркульные кривые. При построении циркульных кривых, таких как окружность, овал, коробовая кривая сводов и т.п., задача сводится к нахождению центров радиусов и размера радиуса.
