Данные для построения вольтомных характеристик диодов (при повышеной температуре)
Диод |
Uпр, В |
Rпр, Ом |
Uобр, В |
Rобр, Ом |
Д303 |
89 |
0 |
0 |
0 |
|
110 |
22 |
-10 |
0,008 |
|
145 |
14,5 |
-20 |
0,01 |
|
170 |
8,5 |
-30 |
0,02 |
|
186 |
6,2 |
-40 |
0,03 |
|
205 |
5,1 |
-60 |
0,04 |
|
226 |
3,7 |
-80 |
0,06 |
|
245 |
3,06 |
-100 |
0,07 |
|
258 |
2,58 |
-120 |
- |
|
270 |
2,25 |
-140 |
- |
|
281 |
2 |
-160 |
- |
|
290 |
1,8 |
-180 |
- |
|
298 |
1,6 |
-200 |
- |
|
|
|
|
|
КД411ГМ |
0,4 |
0 |
0 |
0 |
|
0,5 |
0,1 |
-10 |
1,6 |
|
0,57 |
0,05 |
-20 |
2,6 |
|
0,6 |
0,03 |
-30 |
3,1 |
|
0,65 |
0,02 |
-40 |
4 |
|
0,68 |
0,01 |
-60 |
4,8 |
|
0,73 |
0,012 |
-80 |
5,1 |
|
0,76 |
0,009 |
-100 |
5,7 |
|
0,79 |
0,007 |
-120 |
6 |
|
0,81 |
0,006 |
-140 |
6,3 |
|
0,83 |
0,005 |
-160 |
6,4 |
|
0,85 |
0,005 |
-180 |
6,8 |
|
0,87 |
0,004 |
-200 |
6,9 |
|
|
|
|
|
Д7Ж |
173 |
0 |
0 |
0 |
|
210 |
42 |
-10 |
0,03 |
|
240 |
24 |
-20 |
0,01 |
|
290 |
14,5 |
-30 |
0,08 |
|
320 |
10,6 |
-40 |
0,11 |
|
345 |
8,6 |
-60 |
0,16 |
|
380 |
6,3 |
-80 |
0,21 |
|
0,4 |
0,005 |
-100 |
0,25 |
|
0,42 |
0,004 |
-120 |
0,29 |
|
0,45 |
0,003 |
-140 |
0,32 |
|
0,46 |
0,003 |
-160 |
0,35 |
|
0,48 |
0,003 |
-180 |
0,37 |
|
0,5 |
0,002 |
-200 |
0,39 |
|
|
|
|
|
Д245Б |
0,5 |
0 |
0 |
0 |
|
0,53 |
0,08 |
-10 |
3,3 |
|
0,56 |
0,04 |
-20 |
5 |
|
0,58 |
0,02 |
-30 |
6 |
|
0,56 |
0,017 |
-40 |
6,6 |
|
0,62 |
0,013 |
-60 |
7,7 |
|
0,64 |
0,009 |
-80 |
8 |
|
0,65 |
0,007 |
-100 |
8,6 |
|
0,66 |
0,0059 |
-120 |
8,8 |
|
0,67 |
0,005 |
-140 |
9,3 |
|
0,68 |
0,0043 |
-160 |
9,41 |
|
0,69 |
0,0038 |
-180 |
9,47 |
|
0,7 |
0,0035 |
-200 |
9,3 |
|
|
|
|
|

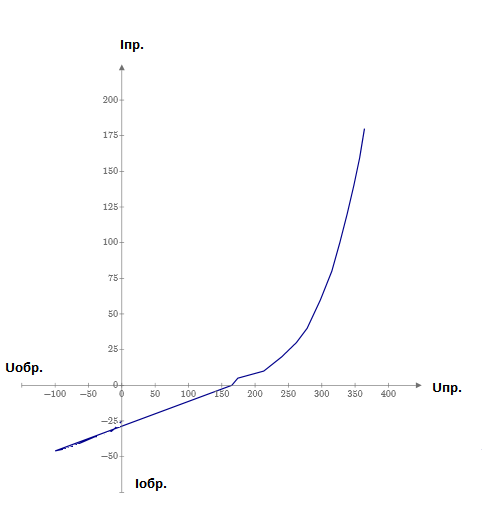

Вах для диода д303 (при комнатной температуре)

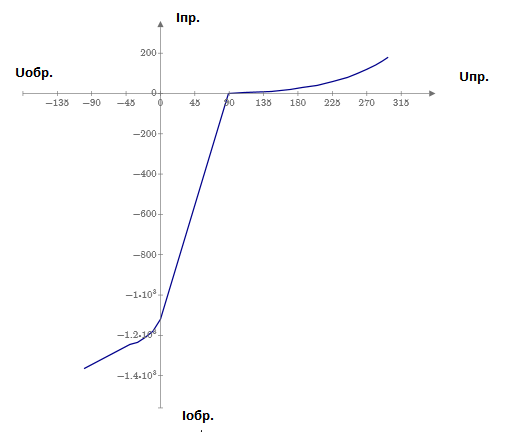

ВАХ ДЛЯ ДИОДА Д303 (при повышенной температуре)

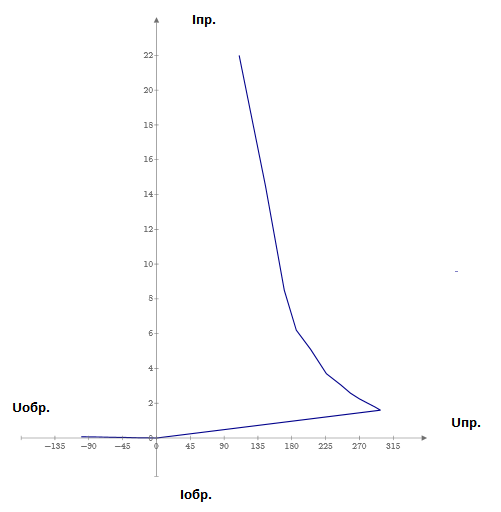

ВОЛЬТОМНАЯ ХАРАКТЕРИСТИКА ДЛЯ ДИОДА Д303
(при комнатной температуре)

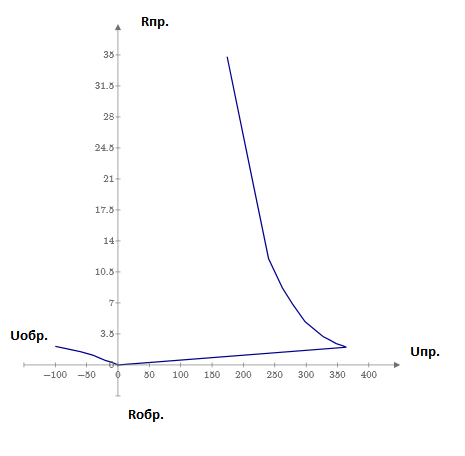

ВОЛЬТОМНАЯ ХАРАКТЕРИСТИКА ДЛЯ ДИОДА Д303
(при повышенной температуре)
Вычисление температурных коэффициентов сопротивления диодов:
Диод Д303:
При U=260 В; I=30 и 100 mA;
Диод КД411ГМ:
При U=0,8 В; I=30 и 120 mA;
Диод Д7Ж:
При U=0,4 В; I=40 и 80 mA;
Диод Д245Б:
При U=0,6 В; I=40 и 120 mA;
Вывод: экспериментальным путем исследовали вольтамперные и вольтомные характеристики выпрямительных диодов при комнатной и повышенной температурах, определили их основные параметры, вычислили температурный коэффициент сопротивления диодов.
