.pdfслучайных совпадений может быть измерена при любом значении угла или вычислена по формуле Nсл = n1 n2 t, где – ширина кривой совпадений на полувысоте; n1, n2 – счет счетчиков 3 и 4 за 1 с; t – время измерения N2 в п. 3.
5. Результаты измерений занести в табл. 10.3.
Таблица 10.3
Рабочий режим |
|
|
Счет при различных углах |
|
|
|
|||||||||
|
|
|
|
|
/4 |
/2 |
3 |
/4 |
|
5 |
/4 |
3 |
/2 |
7 |
/4 |
Счет |
N1 |
|
|
|
|
|
|
|
|
|
|
|
|
||
одиночных |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N 1 N1 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
импульсов |
|
|
|
|
|
|
|
|
|
|
|
|
|||
Счет двойных |
N2(t0) |
|
|
|
|
|
|
|
|
|
|
|
|
||
cовпадений |
N2=[N2(t0)] |
1/2 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Счет случайных |
N2сл |
|
|
|
|
|
|
|
|
|
|
|
|
||
cовпадений |
N2сл=(N2сл) |
1/2 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Счет |
N2 |
|
|
|
|
|
|
|
|
|
|
|
|
||
коррелированн |
N2 |
|
|
|
|
|
|
|
|
|
|
|
|
||
ых cовпадений |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
1. Определить счет двойных совпадений N2( ) коррели рованных в пространстве и времени фотонов:
N2( ) = N(t0, ) – Nсл( ). |
(10.9) |
Определить погрешность каждого значения N2( ).
2.Построить график зависимости N2( ). На этом же графике в произвольном масштабе построить зависимость N1( ). Убедиться, что конструктивные особенности установки (приборная анизотропия) не объясняют полученной угловой зависимости.
3.Учитывая пространственную симметрию эксперимента
N2( ) = N2(– ) = N2( – k ), k = 1, 2, 3, ..., |
(10.10) |
построить удобную для анализа экспериментальных данных зависимость
N2 |
N2 |
/ 2 |
W |
1. |
(10.11) |
N2 |
/ 2 |
|
|||
|
|
|
|
Для этого все измеренные величины N2( ) перенести на отрезок углов /2 , используя соображения симметрии [13]. На этом
50
же графике построить теоретические зависимости W( ) – 1 (по данным табл. 10.1) и выбрать наиболее подходящую корреляционную функцию W( ).
4. Установить соответствие определенного в эксперименте типа функции угловой корреляции спинам возбужденных состояний
ядра 60Ni (см. рис. 10.2). Cпин четно-четного ядра 6028 Ni в основном
состоянии равен нулю (приведите соответствующие аргументы, используя модель ядерных оболочек), а среднее время жизни ядра в первом возбужденном состоянии по данным измерений существенно меньше 10–6 с (приведите верхнюю границу величины среднего времени жизни, полученной в эксперименте). Используя данные табл. 10.2, убеждаемся, что возможные типы наблюдаемых нами чистых переходов исчерпаны.
5.Представить полученную экспериментально функцию угловой корреляции W( ) в наиболее распространенной в современной литературе форме (10.4) (полиномы Лежандра приведены в приложении). Определить ошибки коэффициентов А, сравнить экспериментальные и теоретические значения этих коэффициентов.
6.Выяснить возможность определения типов переходов (и,
следовательно, четностей уровней возбуждения) ядра 60Ni с помощью использованной в работе установки:
а) каким должно быть разрешающее время схемы совпадений, чтобы надежно идентифицировать тип перехода с первого возбужденного состояния ядра 60Ni в основное;
б) как можно модифицировать установку для измерения поляризационной корреляции;
в) как использовать поляризационную корреляцию для определения типа перехода?
П Р И Л О Ж Е Н И Е
Полиномы Лежандра (шаровые функции) задаются формулой
|
|
1 |
|
d k |
x 2 1 k |
|
Pk |
x |
|
|
|
||
|
|
|
|
|||
2k k! |
d k x |
|||||
|
|
51
откуда следует:
P0(x) = 1; P1(x) = x; P2(x) = (3x2 – 1)/2; P3(x) = (5x3 – 3x)/2; P4(x) = (35x4 – 30x2 + 3)/8 и т.д.
В нашем случае x = cos .
Контрольные вопросы к работе 10
1.Что такое γγ-корреляция и каковы условия ее возникновения?
2.Объясните, почему оказываются коррелированными два - кванта по углу разлета между ними в то время, как они испускаются возбужденным ядром с разных уровней и в разное время.
3.Каким образом определяются спины возбужденных уровней
ядер с помощью γγ-корреляций?
4.Чему равна величина измеряемого корреляционного эффекта?
5.Сколько импульсов нужно зарегистрировать при каждом угле между детекторами γ-квантов для обнаружения корреляционного эффекта с заданной точностью?
52
Р а б о т а 11
ИССЛЕДОВАНИЕ ПОГЛОЩЕНИЯ ГАММА-КВАНТОВ В СВИНЦЕ И АЛЮМИНИИ
Цель – проверка закона ослабления пучка -квантов от толщины поглотителя, определение коэффициента поглощения, оценка энергии -квантов, получение навыков работы на экспериментальной установке, работающей в линию с ЭВМ.
ВВЕДЕНИЕ
При прохождении через вещество -излучение поглощается, при этом интенсивность пучка на глубине x поглотителя определяется следующим соотношением:
N(x) N(0) e n x N(0)e x , |
(11.1) |
где N(0) – начальная интенсивность; n – число атомов поглотителя в 1 см3; – полное сечение взаимодействия -квантов с начальной энергией Е0 на 1 атом. Величина = n называется коэффициентом поглощения. Часто пользуются понятием массового коэффициента поглощения, равного / ( – плотность вещества). В этом случае толщина поглотителя измеряется в граммах на сантиметр квадратный (г/см2). Коэффициент поглощения полностью характеризует процесс прохождения - излучения через вещество. Он зависит от свойств вещества и от энергии -квантов. Величину, обратную , называют длиной свободного пробега -кванта в веществе. Ослабление пучка - квантов происходит за счет нескольких процессов: фотоэффекта, комптоновского рассеяния и образования электронно-позитронных пар. Поэтому каждому процессу соответствует свой коэффициент поглощения, а полный коэффициент поглощения в формуле (11.1) является суммой этих коэффициентов:
=ф + к + п,
где ф, к, п – коэффициенты поглощения для фотоэффекта, комптон-эффекта, рождения электронно-позитронной пары соответственно. Вклад каждого процесса во взаимодействие - квантов с веществом не одинаков и зависит от их энергии и
53

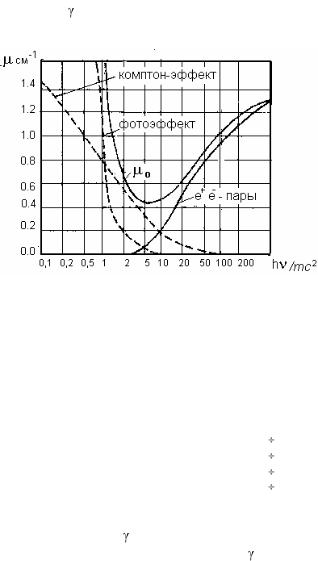

атомного номера Z вещества. На рис. 11.1 приведены зависимости коэффициентов поглощения в свинце для фотоэффекта, комптоновского рассеяния и образования пары лептонов е+ + е–. В табл. 11.1 представлены данные, показывающие, при каких значениях энергии -квантов доминирует один из трех процессов в различных веществах.
Рис. 11.1
Таблица 11.1
|
|
|
Область энергий (МэВ), в которой |
||||
|
|
|
данный процесс преобладает |
||||
Материал |
Z |
A |
|
|
|
|
|
Фото- |
Комптон- |
Образова |
|||||
|
|
|
|||||
|
|
|
ние |
||||
|
|
|
эффект |
эффект |
|||
|
|
|
пар |
||||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Воздух |
7 |
14 |
< 0,02 |
0,03 |
23 |
> 23 |
|
Алюминий |
13 |
27 |
< 0,05 |
0,05 |
15 |
> 15 |
|
Медь |
29 |
64 |
< 0,15 |
0,15 |
10 |
> 10 |
|
Свинец |
82 |
207 |
< 0,5 |
0,5 |
5 |
> 5 |
Фотоэлектрический эффект (фотоэффект). Фотоэффект – процесс взаимодействия -квантов с электронами атома, в результате которого вся энергия Е0 падающего -кванта передается
54
связанному электрону, вылетающему из атома с энергией Те = Е0 – Ii, где Ii – энергия ионизации i-й оболочки, на которой находился выбитый электрон. В этом процессе избыток импульса передается атому, причем энергия отдачи пренебрежимо мала по сравнению с первоначальной энергией Е0 или энергией фотоэлектрона. При малых Е0 большинство фотоэлектронов испускается в направлении поляризации вектора электрической напряженности первичного
-кванта, а при больших – максимум углового распределения фотоэлектронов смещается в направлении движения -квантов. Однако ни один фотоэлектрон не испускается точно в направлении движения первичного -кванта. После вылета фотоэлектрона с i-й оболочки атома свободный уровень заполняется электроном с другой оболочки и происходит испускание вторичного низкоэнергетического характеристического -излучения (наблюдается явление флуоресценции). С этим процессом конкурирует эффект Оже, при котором энергия возбуждения атома передается одному из внутренних электронов атома. Для оценки сечения фотоэффекта на один атом вещества для энергий - квантов, далеких от границы поглощения, используют следующее соотношение:
фconstE0 7 / 2 Z 5 .
Следует отметить, что по мере приближения к границе
поглощения зависимость |
сечения |
|
ф |
от |
энергии становится |
||
|
|
|
|
|
|
|
|
пропорциональной |
E |
3/ 2 |
вместо |
E |
7 / 2 |
, а |
при очень больших |
|
|
0 |
|
|
0 |
|
|
значениях энергии – обратно пропорциональной E0 . По этой причине в тяжелых элементах, таких, как свинец, поглощение за счет фотоэффекта играет роль при энергиях -квантов порядка 5 МэВ.
Комптоновское рассеяние -квантов становится существенным в области энергий, значительно превышающих среднюю энергию связи электрона в атоме. В этом случае электроны можно считать свободными. Применяя законы сохранения энергии и импульса, получают следующие соотношения для энергии рассеянного -кванта, угла вылета и энергии электрона:
55
|
|
|
|
|
E0 |
|
|
|
|
mc 2 |
|
|||
E |
|
|
|
|
; |
tg |
|
|
ctg |
|
; |
(11.2) |
||
1 (E0 /mc 2 )(1 cos |
) |
|
mc 2 E0 |
2 |
||||||||||
T |
|
mc |
2 |
|
2E02cos2 |
|
, |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|||
e |
|
|
|
(E0 |
mc 2 )2 |
E02cos2 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|||||
где Е – энергия рассеянного |
-кванта; – угол вылета рассеянного |
|||||||||||||
-кванта; |
– угол вылета электрона относительно направления |
|||||||||||||
падающего кванта; m – масса электрона; Te – его энергия. |
|
|||||||||||||
|
Из формулы (11.2) видно, что при малых энергиях |
-квантов |
(Е0 << mс2) |
энергия рассеянных квантов Е приблизительно равна |
|||
Е0. Для больших энергий |
-квантов |
(Е0 >> mс2) |
энергия |
|
рассеянного |
кванта E при |
= /2 равна |
mc2, а при |
= |
E mc2/2. Следует отметить при этом, что электрон не движется по отношению к направлению падающих -квантов под углом, превышающим 90 .
Для малоэнергичных -квантов (Е0 << mс2) сечение рассеяния на электроне дается классической формулой Томсона:
|
|
|
|
|
|
|
|
e2 |
|
2 |
|
|
|
|
||
|
|
8 |
|
|
|
|
|
8 |
r 2 |
, |
(11.3) |
|||||
|
|
|
|
|
|
|
mc 2 |
|
|
|
||||||
|
0 |
3 |
|
|
|
|
3 |
e |
|
|
||||||
где rе = 2,8 10–13 см – классический радиус электрона. |
|
|||||||||||||||
В |
релятивистском |
случае (Е0 >> mс2), |
когда энергия |
отдачи |
||||||||||||
электрона становится большой, сечение рассеяния имеет вид |
||||||||||||||||
|
|
k |
r |
2 Z |
1 |
ln2 |
, |
|
(11.4) |
|||||||
|
|
|
|
|
|
|
2 |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где |
= Е0/mс2. C увеличением |
|
энергии |
-квантов от |
0,01 до |
1000 МэВ полное сечение на один электрон монотонно убывает от 0,6 до 0,01 барна. Более полные сведения о сечении комптоновского рассеяния для различных веществ можно найти в
[15].
Образование электронно-позитронных пар. Процесс образования электронно-позитронных пар в кулоновском поле ядра (электрона) состоит в том, что -квант поглощается, при этом рождаются и вылетают электрон и позитрон. Образование пары -
56
квантом возможно только в присутствии ядра (электрона), так как в противном случае этот процесс запрещен законами сохранения энергии и импульса. При этом пороговая энергия -кванта Е0, необходимая для образования пары в поле ядра, практически равна 2mс2, а в поле электрона 4mс2. Поэтому сечение рождения пар равно нулю при Е0 < 2mс2, c ростом энергии -кванта постепенно возрастает и при очень больших энергиях (порядка 1000 mс2) стремится к постоянной величине [16]. Когда энергия фотонов изменяется в пределах от 2mc2 до 137mc2 Z–1/3, полное сечение образования е+ + е– пары записывается простым аналитическим соотношением:
|
r 2Z 2 |
|
28 2E |
218 |
|
|
|||
E |
e |
|
|
ln |
|
|
|
. |
(11.5) |
137 |
|
9 |
mc 2 |
|
37 |
Теоретические формулы для вычисления сечений взаимодействия довольно громоздки. На практике пользуются относительным методом определения коэффициентов поглощения. Для этой цели используют соответствующие значения для свинца. Тогда
|
|
|
Z |
5 207 ,2 |
|
|
; |
|||||
ф |
ф0 |
|
82 |
|
11,3 |
|
A |
|||||
|
|
Z |
207,2 |
|
|
; |
(11.6) |
|||||
л |
л0 |
|
|
|
|
|
|
|||||
82 |
|
|
11,3 A |
2
Z207,2
пп0 82 11,3 A .
Здесь Z, A, – атомный номер, массовое число и плотность используемого в данной работе вещества, которые для свинца равны 82, 207,2, 11,3 соответственно; ф0 , к0 , п0 –
коэффициенты поглощения для свинца (см. рис. 11.1). Коэффициент поглощения -квантов в веществе измеряют
экспериментально, используя для расчета формулу (11.1). Зная коэффициент поглощения, можно определить энергию -излучения источника.
57
ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА
В качестве источника -квантов используется радиоактивный изотоп 2760Co , получаемый при облучении нейтронами стабильного изотопа 2759Co (n, ) 2760Co . Период его полураспада Т1/2 = 5,3 года. Схема распада 2760Co приведена на рис. 10.2. Из схемы видно, что
-распад ядра кобальта в основное и первое возбужденное состояния никеля практически не происходит из-за большой разницы в спинах (5+ 0+ и 5+ 2+), а идет на второй возбужденный уровень ядра 60Ni(5+ 4+). По этой же причине переход ядра никеля из возбужденного состояния 4+ в основное 0+ является сильно запрещенным. Поэтому практически одновременно (t 10–13 с) испускаются два каскадных -кванта при квадрупольных переходах (Е2).
Рис. 11.2

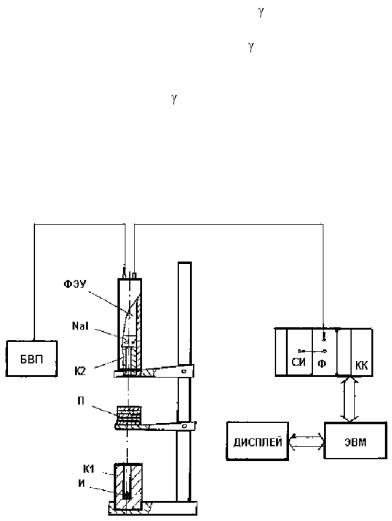

Общий вид установки приведен на рис. 11.2, а ее схематическое изображение – на рис. 11.3.
Гамма-кванты, испускаемые источником И, проходят через коллиматор К1 и взаимодействуют с веществом поглотителя П.
58
Выбор геометрических размеров экспериментальной установки, относительного расположения источника -квантов, коллиматора К1, поглотителя П и детектора осуществлялся с учетом требования реализации геометрии узкого пучка -квантов, для которой справедливо выражение (11.1). Использование коллиматора К2 необходимо для уменьшения вероятности попадания в сцинтилляционный детектор -квантов, рассеянных поглотителем, защитой и коллиматором К1. Гамма-кванты, не провзаимодействовавшие с поглотителем П и прошедшие через коллиматоры К1, К2, регистрируются сцинтилляционным детектором. В качестве детектора в экспериментальной установке используется неорганический кристалл NaI(Tl), оптически соединенный с фотоумножителем ФЭУ-85.
Рис. 11.3
Сигнал с ФЭУ подается на вход формирователя Ф, с выхода которого сформированные по амплитуде и длительности импульсы поступают на счетчик числа импульсов СИ.
