Описание сборочной единицы

варианта

Вентиль запорный, цапковый (Рис. 14)

Детали: 1- корпус, 2- крышка, 3- золотник, 4- шпиндель, 5- накидная гайка, 6-

втулка сальниковая, 7-шайба специальная, 8-набивка, 9-прокладка, 10-уплотнение.

1

Стандартные изделия: 11гайка М10.5 ГОСТ 5915-70, 12шпилька М10х22

ГОСТ 22032-76 (4 шт.)

Материалы: поз. 1, 3-7–

сталь 20 ГОСТ 1050-88, поз.2 – СЧ15 ГОСТ 1412-85, поз.

8- ткань асбестовая АТ4

ГОСТ 6102-67, 9- паронит ПОН ГОСТ 481-71, 10-бабит

Б88 ГОСТ1320-74.

Вентиль запорный кислотостойкий (Рис. 15)

Детали: 1- корпус, 2- крышка, 3- стакан, 4- сальниковая втулка, 5- втулка, 6- зо-

лотник, 7- втулка, 8- шпиндель, 9- прокладка, 10шайба.

2

Стандартные изделия: 11винтМ4 ГОСТ 1476-72 (1 шт.), 12гайка М8.5 ГОСТ

5915-70 (2 шт.), 13гайка М10.5 ГОСТ 5915-70 (4 шт.), 14шайба 8 ГОСТ 11371-78

(2 шт.), 15шпилька М8х25 ГОСТ 22038-76 (2 шт.), 16шпилька М10х25 ГОСТ

22038-76 (4 шт.), 17 – набивка сальниковая графитовая.

Материалы: поз. 1,2 –

алюм. сплав АМг2 ГОСТ 4784-74, поз. 3-8, 10 – сталь

04Х18Н10 ГОСТ 5632-72, поз. 9 – паронит ПОН ГОСТ 481-71.

Вентиль запорный, угловой (Рис. 16)

Детали: 1- маховик, 2- корпус, 3- шток, 4- крышка, 5- шпиндель, 6- подпятник, 7-

3

накидная гайка, 8- накидная гайка, 9- мембрана, 10пружина.

Стандартные изделия:11гайка М8.5 ГОСТ 5915-70, 12шайба 8 ГОСТ11371-78.

Материалы: поз. 1- фенопласт ГОСТ 5689-73, поз.2 – латунь Л63 ГОСТ 2060-73,

поз. 3- сталь 04Х18Н10 ГОСТ 5632-72, поз.4-8 – сталь 20 ГОСТ 1050-88, поз. 9-

алюм. сплав АМг2 ГОСТ 4784-74, 10сталь 65Г ГОСТ 14959-79.

Вентиль запорный, сильфонный, фланцевый (Рис. 17)

4

Детали: 1- корпус, 2- крышка, 3- шпиндель, 4- золотник, 5- прокладка, 6- сильфон.

Стандартные изделия: 7- болт М6х18 ГОСТ 7798-70 (6 шт.), 8- гайка М8.5 ГОСТ

5915-70, 9- шайба 8 ГОСТ11371-78, 10штифт цилиндрический 2х6 ГОСТ3228-70.

Материалы: поз. 1-4, 6 –

латунь Л63 ГОСТ 2060-73, поз. 5- резина ГОСТ 7338-77.

Цилиндр пневматический (Рис. 18)

Детали: 1- корпус, 2- крышка, 3- крышка, 4-поршень, 5- шток, 6- фланец, 7- про-

кладка.

5

Стандартные изделия: 8- болт М14х30 ГОСТ 7798-70 (4 шт.), 18гайка М14.5

ГОСТ 5915-70 (8 шт.), 10гайка М10.5 ГОСТ 5915-70 (1 шт.), 11кольцо 25х18МН

ГОСТ 5396-64 (2 шт.), 12кольцо 55х45МН ГОСТ 5396-64 (4 шт.), 13шпилька

М14х25 ГОСТ 22034-76 (4 шт.).

Материалы: поз.1, 2, 3, 6– СЧ15 ГОСТ 1412-85, поз.4, 5– сталь 20 ГОСТ 1050-88,

поз. 7 – паронит ПОН ГОСТ 481-71.

Привод поршневой (Рис. 19)

Детали: 1- цилиндр, 2- крышка, 3- вилка, 4- крышка, 5- поршень, 6- пружина,

7- шток, 8- прокладка.

6

Стандартные изделия: 9- гайка М8.5 ГОСТ 5915-70 (8 шт.), 10гайка М12.5

ГОСТ 15521-70 (1 шт.), 11кольцо Н1-80-70-1 ГОСТ 9833-61 (1 шт.), 12шпилька

М8х25 ГОСТ 11765-66

(8 шт.), 13шайба 12-0,005 ГОСТ 11371-68 (1 шт.),

14штифт 5С4Х55 ГОСТ 3128-70.

Материалы: поз. 1-4 – СЧ15 ГОСТ 1412-85, поз. 5 и 7 – сталь 20 ГОСТ 1050-88,

поз. 6- сталь 65Г ГОСТ 14959-79, поз. 8 – паронит ПОН ГОСТ 481-71.

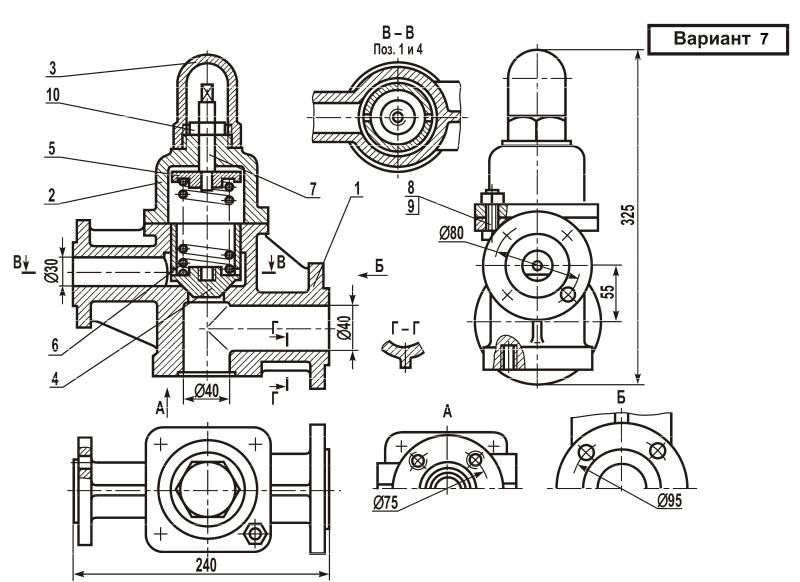

Клапан перепускной (Рис. 20)

Детали: 1- корпус, 2- крышка, 3- колпак, 4- клапан, 5- тарелка, 6- пружина,

7

7- винт М16.

Стандартные изделия: 8- болт М10х40.58 ГОСТ 7798-70 (4 шт.) 9- гайка М10.5

ГОСТ 5915-70 (4 шт.), 10гайка М16.5 5915-70 (1 шт.).

Материалы: поз. 1,2,3 – СЧ15 ГОСТ 1412-85, поз. 4 и 5 БРОЦС5-6 ГОСТ614-88,

поз. 6- сталь 65Г ГОСТ 14959-79, поз. 7- сталь 20 ГОСТ 1050-88.

Насос ручной (Рис. 21)

Детали: 1- корпус, 2- поршень, 3- крышка, 4-винт, 5- тарелка, 6- втулка, 7- кольцо,

8- шарик, 9- ручка, 10ось, 11планка (2 шт.), 12ось стяжная, 13пружина, 14-

фланец, 15прокладка.

8

Стандартные изделия: 16винт М4х8 ГОСТ 1476-64 (2 шт), - винтМ4 ГОСТ

1476-72 (1 шт.), 18- - гайка М5.5 ГОСТ 5915-70 (2 шт.), 19кольцо Н1-48х40-1

ГОСТ9833-73 (1 шт.), 20кольцо 50х32МН ГОСТ 5396-64 (4 шт.), 21шпилька

М5х16 ГОСТ 22038-76 (2 шт.).

Материалы: поз.1,3,14– СЧ15 ГОСТ 1412-85, поз.2, 4-12– сталь 20 ГОСТ 1050-88,

поз.13сталь 65Г ГОСТ 14959-79, поз. 15 – паронит ПОН ГОСТ 481-71.

Клапан обратный (Рис. 22)

Детали: 1- корпус, 2- цилиндр, 3- крышка, 4- втулка резьбовая, 5- конус, 6- клапан,

9

7- гайка накидная, 8- тарелка, 9- пружина, 10прокладка, 11втулка уплотнитель-

ная.

Материалы: поз. 1,2 – СЧ15 ГОСТ 1412-85, поз. 3-8 – сталь 20 ГОСТ 1050-88,

поз. 9 - сталь 65Г ГОСТ 14959-79, поз. 10 – паронит ПОН ГОСТ 481-71,

поз. 11фторопластовый уплотнительный материал ТУ 6-05-1570-72.

Регулировочный клапан (Рис. 23)

Детали: 1- корпус, 2- крышка, 3- штуцер, 4- фланец, 5- маховик, 6- шпиндель,

7- гайка установочная, 8- клапан, 9- прокладка.

10

Стандартные изделия: 10гайка М8.5 ГОСТ 5915-70 (2 шт.), 11гайка М10.5

ГОСТ 15521-70 (1 шт.), 12кольцо 22х36МН ГОСТ 5396-64 (4 шт.), 13шпилька

М8х30 ГОСТ 22032-76 (2 шт.).

Материалы: поз. 1-4 – СЧ18 ГОСТ 1412-85, поз. 5- фенопласт ГОСТ 5689-73, поз.

6 и 8 – сталь 20 ГОСТ 1050-88, поз. 7- БрОЦС5-6 ГОСТ614-88, поз. 9 – паронит

ПОН ГОСТ 481-71.

Клапан двухходовой (Рис. 24)

Детали: 1- корпус, 2- пробка, 3- ключ, 4- крышка, 5- гайка нажимная, 6- ручка, 7-

11

пружина, 8- шайба, 9- втулка уплотнительная, 10прокладка.

Стандартные изделия:11гайка М12.5 ГОСТ 5915-70 (1 шт.),

Материалы: поз.1,2,8- БрОЦС 5-5-5 ГОСТ 613-88, поз.3,4,5,6– сталь 20 ГОСТ

1050-88, поз.7- сталь 65Г ГОСТ 14959-79, 9- фторопластовый уплотнительный ма-

териал ТУ 6-05-1570-72.поз. 10 – паронит ПОН ГОСТ 481-71.

Клапан питающий (Рис. 25)

Детали: 1- корпус, 2- вилка, 3- гайка, 4- пробка, 5- клапан, 6- втулка нажимная,

7- рычаг, 8- ось, 9- пружина, 10прокладка.

12

Стандартные изделия: 11болт М8х14 ГОСТ 7798-70 (2 шт.), 12винт М6х14

ГОСТ 1476-72 (1 шт.), 13гайка М8.5 ГОСТ 5915-70 (2 шт.), 14кольцо 16х28

МН5396-64 (4 шт.).

Материалы: поз. 1-5,7,8 – сталь 20 ГОСТ 1050-88, поз. 6- БрОЦС5-6 ГОСТ614-88,

поз. 9- сталь 65Г ГОСТ 14959-79, поз. 10 – паронит ПОН ГОСТ 481-71.

Редуктор газовый (Рис. 26)

Детали: 1- регулятор, 2- головка, 3- прокладка уплотнительная , 4- кольцо, 5- про-

кладка уплотнительная (2 шт.), 6- штуцер (2 шт.), 7- гайка накидная (2 шт.), 8-

13

прокладка уплотнительная, 9- корпус, 10крышка.

Стандартные изделия: 11винт М3х8 ГОСТ 1476-72 (1 шт.), 12винт М3х10

ГОСТ 1476-72 (1 шт.), 13шпонка 3х3х10ГОСТ 8789-70 (1 шт.).

Материалы: поз.1– латунь Л63 ГОСТ 2060-73, поз. 2,6,7- сталь 20 ГОСТ 1050-88,

поз. 3,4,5,8 – фторопластовый уплотнительный материал ТУ 6-05-1570-72,

9.10сталь 15Х ГОСТ 4543-71.

Вентиль фланцевый (Рис. 27)

Детали: 1- корпус, 2- крышка, 3- фланец, 4-маховик, 5- клапан, 6- втулка устано-

вочная, 7- винт, 8- колпак, 9- тройник, 10пружина, 11клапан, 12седло, 13-

пробка сливная, 14прокладка, 15прокладка, 16прокладка

14

Стандартные изделия: 17болт М8х35 ГОСТ 7798-70 (4 шт.), 18гайка М8.5

ГОСТ 5915-70 (4 шт.), 19гайка М14.5 ГОСТ 5915-70 (1 шт.), 20кольцо 50х32МН

ГОСТ 5396-64 (4 шт.).

Материалы: поз.1,2,8,9– СЧ15 ГОСТ 1412-85, поз.3, 5-7,11-13– Ст.5 ГОСТ 380-88,

поз. 4- - фенопласт ГОСТ 5689-73, поз.10сталь 65Г ГОСТ 14959-79, поз. 14-16 –

паронит ПОН ГОСТ 481-71.

Ролик поддерживающий (Рис. 28)

Детали: 1- корпус, 2- ролик, 3- крышка верхняя (2 шт.), 4- крышка подшипника,

5- крышка подшипника, 6- втулка установочная (2 шт.), 7- вал, 8- втулка распор-

15

ная, 9- прокладка.

Стандартные изделия: 10болт М10х35 ГОСТ 7798-70 (12 шт.), 11болт М12х90

ГОСТ 7798-70 (4 шт.), 12-гайка М12.5 ГОСТ 5915-70 (4 шт.), 13-кольцо СГ 93-79-7

ГОСТ 6418-67 (2 шт.), 14подшипник 211 ГОСТ 8338-75 (2 шт.).

Материалы: поз. 1-5 – СЧ15 ГОСТ 1412-85, поз. 6,7,8 – сталь 45 ГОСТ 1050-88,

поз. 8 – паронит ПОН ГОСТ 481-71.

Гидрозамок (Рис. 29)

Детали: 1- корпус, 2- седло (2 шт.), 3- штуцер (2 шт.), 4-цилиндр, 5- золотник, 6-

16

штуцер, 7- шаровой клапан(2 шт.), 8- пружина (2 шт.), 9- штуцер, 10прокладка,

11прокладка (2 шт.).

Материалы: поз.1,3,7– сталь 20 ГОСТ 1050-88, поз.2,4,5,6,9– БрОЦС 3-12-5 ГОСТ

613-88, поз.8- сталь 65Г ГОСТ 14959-79, поз. 10,11 – паронит ПОН ГОСТ 481-71.

Выключатель подачи топлива (Рис. 30)

Детали: 1- корпус, 2- штуцер, 3- седло, 4- игла, 5- клапан, 6- втулка, 7- крышка,

17

8- шайба, 9- шайба, 10шайба уплотнительная, 11шайба уплотнительная, 12-

пружина, 13маховик, 14кольцо уплотнительное.

Стандартные изделия: 15гайка М8.5 ГОСТ 5915-70.

Материалы: поз. 1-4, 6, 8, 9 – сталь 20 ГОСТ 1050-88, поз. 5, 7, 13 – сталь 20Л-1 ГОСТ

977-88, поз.12сталь 65Г ГОСТ 14959-79, поз. 10,11,14 – паронит ПОН ГОСТ 481-71.

Вентиль запорный (Рис. 31)

Детали: 1- корпус, 2- крышка, 3- фланец, 4-маховик, 5- шпиндель, 6- клапан,

7- седло, 8- втулка установочная, 9- пробка сливная, 10прокладка, 11прокладка.

18

Стандартные изделия: 12гайка М8.5 ГОСТ 5915-70 (2 шт.), 13гайка М10.5

ГОСТ 5915-70 (1 шт.), 14кольцо 42х25МН ГОСТ 5396-64 (5 шт.), 15шпилька

М8х25 ГОСТ 22034-76 (2 шт.).

Материалы: поз.1-4 – СЧ15 ГОСТ 1412-85, поз.5-9– сталь 20 ГОСТ 1050-88, поз.

10,11 – паронит ПОН ГОСТ 481-71.
