§ 8. Вопрос об условиях тождественности фарадеевской и максвелловской формулировок закона электромагнитной индукции.
Указанный вопрос имеет весьма важное значение для правильного понимания того, что происходит во всех электромагнитных механизмах. Недостаточно отчетливое понимание существа дела нередко приводило к серьезным недоразумениям. Бывали примеры того, что весьма опытные электрики, работавшие над расчетом электрических машин, ошибались, утверждая, что формулировки, данные Фарадеем и Максвеллом, выражают собой два различных физических явления.

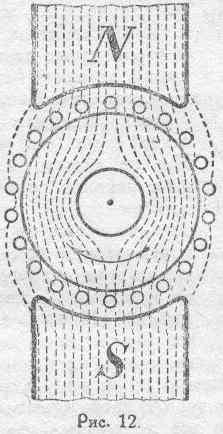

Спор, между прочим, однажды возник по поводу процесса индуктирования ЭДС в зубчатых арматурах электрических машин. Якори электрических машин в первоначальных конструкциях представляли собой, как известно, гладкие железные цилиндры, на поверхности которых по образующим укладывались составлявшие обмотку провода (схематический рис. 12).
При вращении якоря в магнитном поле эти проводники резали магнитные линии, причем величина индуктированной ЭДС обычно определялась при расчете числом пересечений в 1 секунду, т. е. применялась формула (7):
e=-dN/dt.

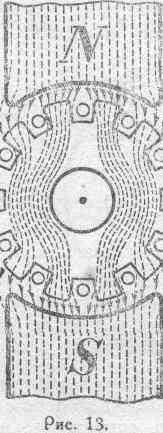

Однако, механические усилия, приложенные к проводам обмотки, особенно в случаях коротких замыканий и т. п. ненормальных режимов, оказывались при таком расположении обмотки настолько значительными, что вопрос о креплении ее на барабане якоря представлял большие практические трудности. С развитием динамо-строения техника выработала новый тип якорей, так называемые зубчатые арматуры, в которых проводники обмотки укладываются во впадинах барабана (рис. 13).
При такой конструкции якоря магнитный поток, входя в якорь, не распределяется равномерно по его окружности, а вследствие большей магнитной проводимости железа направляется главным образом через зубцы. Проводники же,
58
утопленные во впадинах, оказываются при этом в магнитном поле, в сотни раз более слабом, чем в случае гладкой арматуры. Казалось бы, что движение проводников, находящихся в очень слабом магнитном поле, должно сопровождаться незначительным числом пересечений этих проводников магнитными линиями, а следовательно, и незначительной величиной индуктированной ЭДС. Опыт, однако, показывает, что, при прочих равных условиях, машина с зубчатой арматурой дает в точности такую же ЭДС, что и машина с гладким якорем. Это именно обстоятельство в свое время и вызвало большие споры и разногласия в среде электротехников. Для объяснения создавшегося противоречия некоторыми было даже выдвинуто следующее положение: в случае зубчатой арматуры ЭДС индуктируется не в силу пересечения проводниками магнитных линий (что якобы в этом случае почти не имеет места), а вследствие изменений потока, пронизывающего витки якоря, и что величину ЭДС в этом случае надо рассчитывать по формуле (8):
e=-dФ/dt.
Одним словом, делались указания, будто бы две, приведенные нами выше формулировки закона электромагнитной индукции (7) и (8) выражают различные физические явления. Между тем подобное утверждение в корне неверно. Сущность процесса генерирования ЭДС в обоих случаях совершенно одинакова. Ниже, в § 14, мы подробнее разберем физический смысл экранирования проводников от магнитного поля (ослабления магнитного поля в непосредственной близости к проводнику — применением железной брони, роль которой
59
в рассматриваемом случае играют зубцы якоря). Пока же рассмотрим вопрос с чисто геометрической точки зрения и поясним то» что было сказано в § 7, а именно, что всякое изменение магнитного потока, охватываемого строго определенным контуром, может произойти только за счет пересечения контуром магнитных линий, причем число пересеченных линяй в точности равно изменению потока (напомним, что поток измеряется числом магнитных линий), т. е. всегда в случае строго определенного контура:
Ф =N

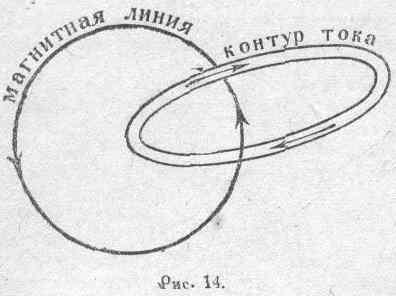

Это утверждение непосредственно вытекает из принципа замкнутости магнитного потока. В самом деле, замкнутый неизменяемый электрический контур (а всякий контур электрического тока является замкнутым) и каждая связанная с ним магнитная линия, которая также всегда замкнута по своей природе, представляют собой как бы два связанных между собой звена цепи (см. рис. 14).
Мы не можем, не нарушая законов трехмерного пространства, расцепить эти два звена, не приведя их в интимное соприкосновение друг с другом, т.-е. не прибегая к „перерезыванию". Иными словами, мы не можем изменить величину магнитного потока, пронизывающего неизменяемый контур, ни на одну линию без того, чтобы эта линия не пересекала контура. В настоящее время это нам должно быть совершенно ясно. Но все же до сих пор время от времени появляются работы, основанные на непонимании универсальности и непреложности принципа замкнутости магнитного потока и поэтому естественно приводящие авторов к парадоксальным результатам. Между тем осознание этого принципа совершенно необходимо при рассмотрении процессов, происходящих в электромагнитных механизмах.
Итак, обе формулировки закона электромагнитной индукции (7) и (8) в случае строго определенного и неизменного контура тока совершенно тождественны и выражают собой один и тот же физический процесс. Существование двух формулировок объясняется тем, что на практике в различных случаях мы видим более отчетливо то одну, то другую сторону этого процесса. В приведенных выше примерах, в случае гладкой арматуры, мы имеем явное пересечение проводником магнитных линий, а в случае зубчатого якоря явление пересечения замаскировано, и на первый план как будто бы выступает эквивалентное ему явление изменения потока, охватываемого контуром.
60
