Билет № 13

Система регулирования веса бумажного полотна бумагоделательной машины

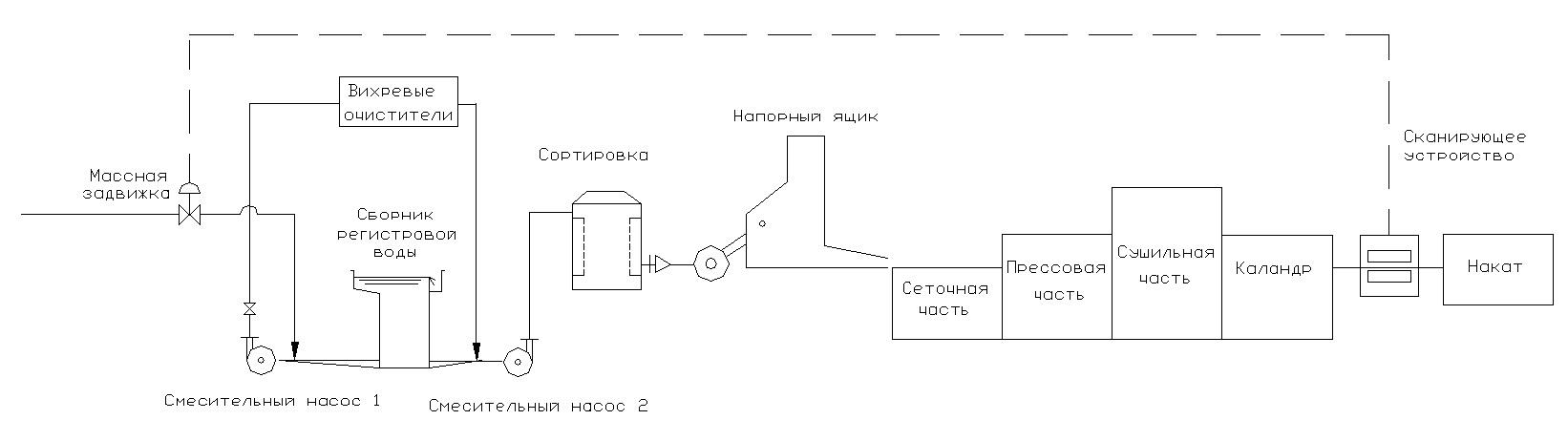

Регулирование веса производимой бумаги осуществляется правильным выбором технологического режима бумагоделательной машины (скорость машины, уровень массы в напускном устройстве). Точное регулирование веса происходит с помощью граммового вентиля, который устанавливается перед смесительным насосом (изменение подачи бумажной массы при смешивании потока с водой). Информация о весе квадратного метра бумажного полотна поступает со сканирующего устройства, расположенного в конце бумагоделательной машины. При весе меньше задания вентиль открывается, увеличивая концентрацию бумажной массы. Функциональная схема приведена на рисунке 1.

Математическая модель объекта:

Параметры модели:

Коэффициент передачи объекта ; постоянная времени объекта _;запаздывание по рассматриваемому каналу передачи информации _.

Зав. кафедрой ______________ Экзаменатор _____________

Билет № 14

Система регулирования давления пара в бумагоделательной машине

На каждой бумагоделательной машине необходимо устанавливать регуляторы пара для обеспечения необходимого технологического режима при сушке бумаге в сушильной части. Функциональная схема приведена на рисунке 1.

Передаточная функция для контура PIC003:

1. _;

2. _.

Зав. кафедрой ______________ Экзаменатор _____________

Билет № 15

Система регулирования концентрации бумажной массы

в размольно-подготовительном отделе бумажного производства

Регулятор концентрации предназначен для задания необходимой концентрации бумажной массы при ее подаче из размольно-подготовительного в машинное отделение бумажного производства. Регулирование осуществляется разбавлением водой бумажной массы при ее переливе из приемного бассейна в рабочий. Функциональная схема приведена на рисунке 1.

Математическая модель объекта:

Параметры модели:

Коэффициент передачи объекта ; постоянные времени объекта .

Зав. кафедрой ______________ Экзаменатор _____________

Билет № 16

Система регулирования напуска бумажной массы на сетку бумагоделательной машины

В напорном ящике закрытого типа общее давление напуска бумажной массы на сетку создается из давления бумажной массы и давление воздушной подушки. Давления подушки регулируется с помощью компрессора M3 и задвижкиPCV1. Смесительный насос №2 (M1) регулирует уровень массы в напорном ящике.

Математическая модель объекта:

1. W₁₁ (открытие задвижки – давление подушки)

2. W₁₂ (открытие задвижки - уровень массы)

3. W₂₁ (обороты насоса М1 – давление подушки)

4. W₂₂ (обороты насоса М1 – уровень массы)

Зав. кафедрой ______________ Экзаменатор _____________

Билет № 17

Система вентиляции помещения бумагоделательной машины

Система предназначена для подогрева и вентиляции цеха, где распложена бумагоделательная машина. Подогрев осуществляется с помощью подача пара в калориферы и их обдув вентиляторами. Степень подогрева регулируется с помощью управляемых задвижек, перекрывающих подачу пара.

Математическая модель объекта:

1. _;

2. _.

Зав. кафедрой ______________ Экзаменатор _____________
