41. Конструкция и расчет сопряжения верхней части колонны промышленного здания с нижней.

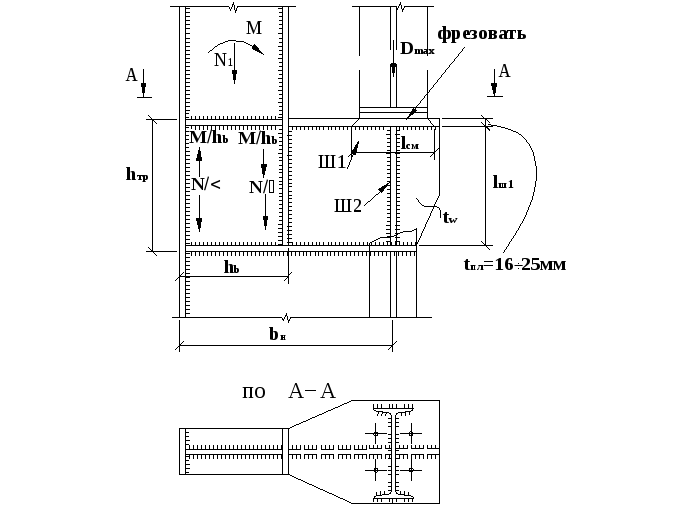

В ступенчатых колоннах подкрановые балки опираются на уступ колонны. Для передачи усилий от верхней части колонны и подкрановых балок на нижнюю часть в месте уступа устраивают траверсу.
Высоту траверсы принимают равной ширины нижней части колонныУсилиеDmax(Давление кранов) через плиту толщиной 1620 мм передается на стенку траверсы.
Стенка траверсы работает на сжатие и проверяется по формуле:,где lсм=bо.р.+2tп.л. – длина сминаемой поверхности;bо.р.– ширина опорного ребра подкрановой балки;tтр, tпл– толщина стенки траверсы и плиты.
В запас прочности допустимо считать, что усилия M и N от верхней части колонны передаются только через полки верхней части колонны. Тогда усилие в полках колонны,где M и N – из расчета рамы.
Требуется длина шва крепления вертикального ребра (полки верхней части колонны) к стенке траверсы (Ш1), исходя из условия приварки 4 швами
.Из условия равнопрочности полки верхней части колонны и шва крепления длину шва lш1 можно также определить и по предельному усилию в полке
Nп=AfRy,гдеAf – площадь полки верхней части колонны.
42. Покрытия растянутыми изгибно-жесткими элементами (жесткими вантами). Двухпоясные системы вантовых покрытий. Покрытия тросовыми фермами. Покрытия седловидными сетками. Комбинированные висячие системы.
Растянутыми изгибно-жесткими элементами (жесткими вантами) называются прямолинейные или провисающие элементы, закрепленные по краям от перемещений испособные воспринимать растягивающие усилия и изгибающие моменты.
Двухпоясными называют несущие системы, состоящие из двух поясов, расположенных друг над другом, связанных между собой параллельно расположенными распорками или растяжками и совместно работающих на восприятие внешних нагрузок

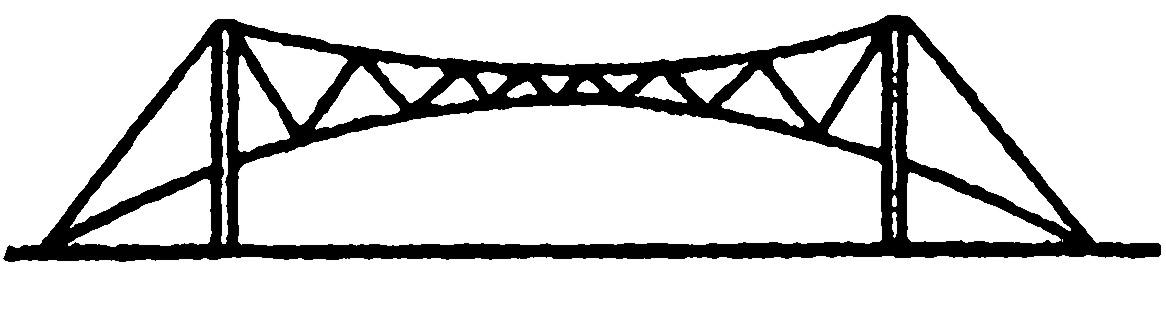

Дальнейшим развитием двухпоясных систем является превращение ихв тросовые фермы, где растяжки в каждой панели заменены наклонными гибкими раскосами, пересекающимися с поясами в узлах фермы и превращающими систему в геометрически неизменяемую.
Покрытия седловидными сетками.Основная несущая конструкция – седловидная сетка, состоящая из несущих нитей, имеющих провис вниз, и перпендикулярных стабилизирующих нитей, имеющих выгиб вверх.

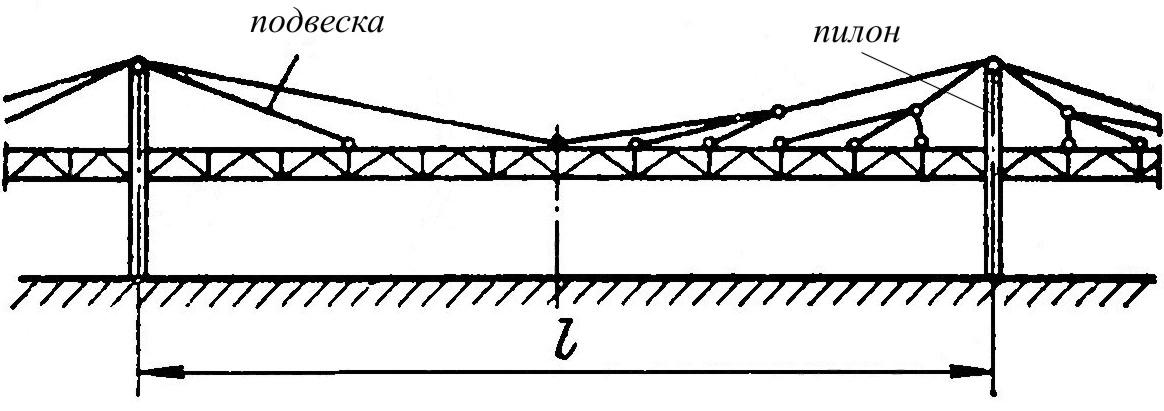

Комбинированными называются системы, в которых стабилизацию производят введением в конструкцию покрытия жестких элементов, работающих на осевое усилие и поперечный изгиб.
43.Конструкция и расчёт базы колонны пром.Здания.Базы сплошной и сквозной колонн.
Основные элементы:опорная плита,траверсы,анкерные болты.
База может мыть симметричной и несимметричной по отношению оси стержня колонны.Симметр. конструкция базы целесообразна,если в основании колонны действуют моменты,переменные по знаку,но близкие по величине,или если по абсолютному значению моменты вообще невелики.В остальных случаях-лучше несимметр.развитие базы.
Решение базы зависит от типа сечения и мощности колонны.Для сравнительно легких колонн целесообразно применять конструкцию,в которой каждая ветвь колонны прикрепляется к плите отдельной неширокой двухстенчатой траверсой.
Для сквозных колонн большой ширины применяют раздельные базы.
В базах колонн с несиммет.сечением ветвей необходимо центр опорной плиты совмещать с центром тяжести сечения ветви.
При проектировании базы необходимо учитывать способо установки колонны на фундамент:
1.)На стальные подкладки толщиной 40-60мм между опорной плитой и верхом фундамента с последующей заливкой зазора цементным раствором.(трудоемок,т.к. требует выверки колон.)
2.)на выверенную пов-сть фунд-нта без последующей подливки.(недостаток-трудность выполнения пов-ти фундамента с большой точностью)
3.)на заранее установленные опорные плиты базы.(лучший способ,называется «безвыверочный метод монтажа».Его сущность:на фундамент устанавливают с большой точностью опорные плиты с верхней фрезерованной поверхностью.После выверки под плиты подливают цементный раствор.Ветви колонны имеют фрезерованные торцы,а саму колонну собирают в кондукторе,обеспечивающем точное совмещение опорных плоскостей обеих ветвей.На монтаже колонну устанавливают по осевым рискам на опорную плиту,что обеспечивает ей проектное положение без дополнительной выверки.
База сквозной колонны:
-наружная ветвь
1.Требуем.площадь плиты:
,
2.
3.
4.

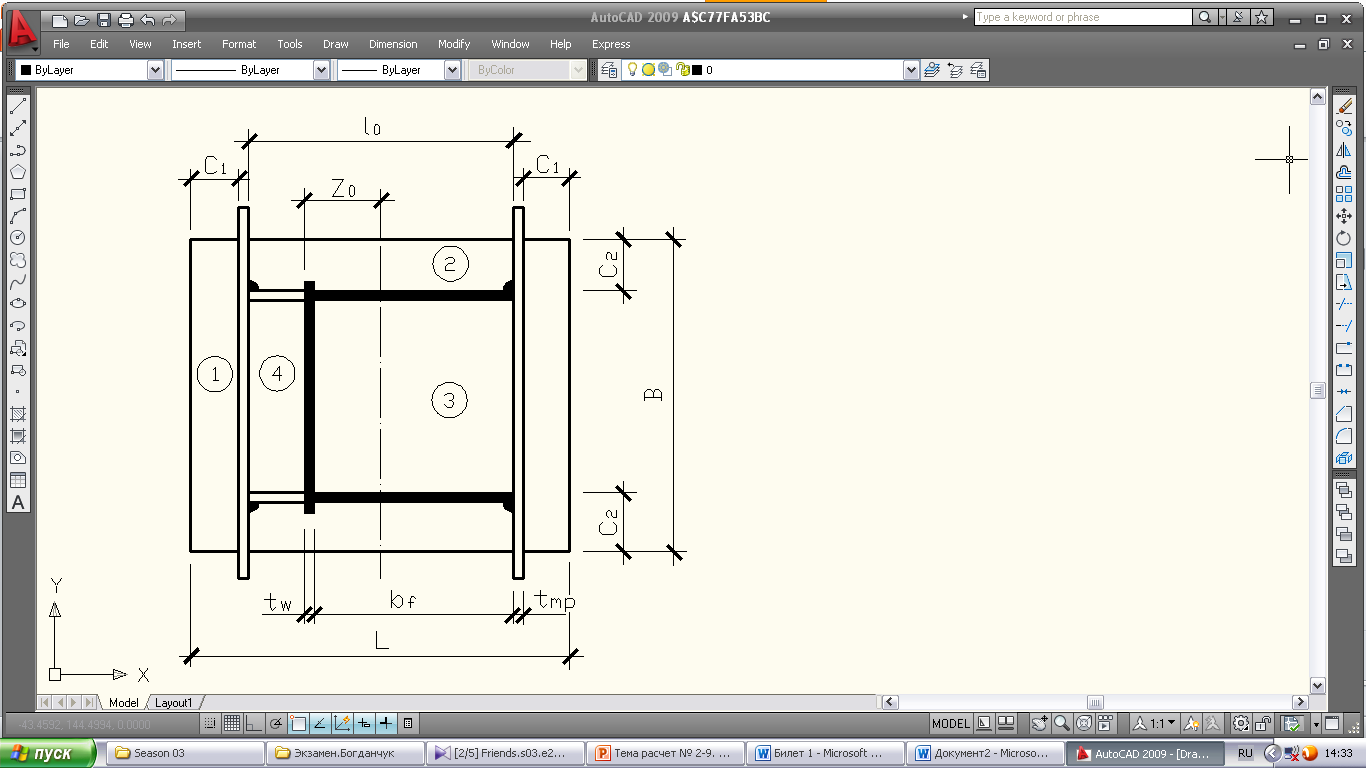

Чтобы рассчитать толщину плиты, необх.опред. изгибающ.моменты на 4ёх участках.
Далее выбрать Мmaх,далее ≥
Определение высоты траверсы:
-Высота траверсы определяется из условия размещения сварных швов к ветви колонны
-Выбрать тип сварки и проволоки (электроды)
-опр.требуемую длину шва
Конструктивные требования:

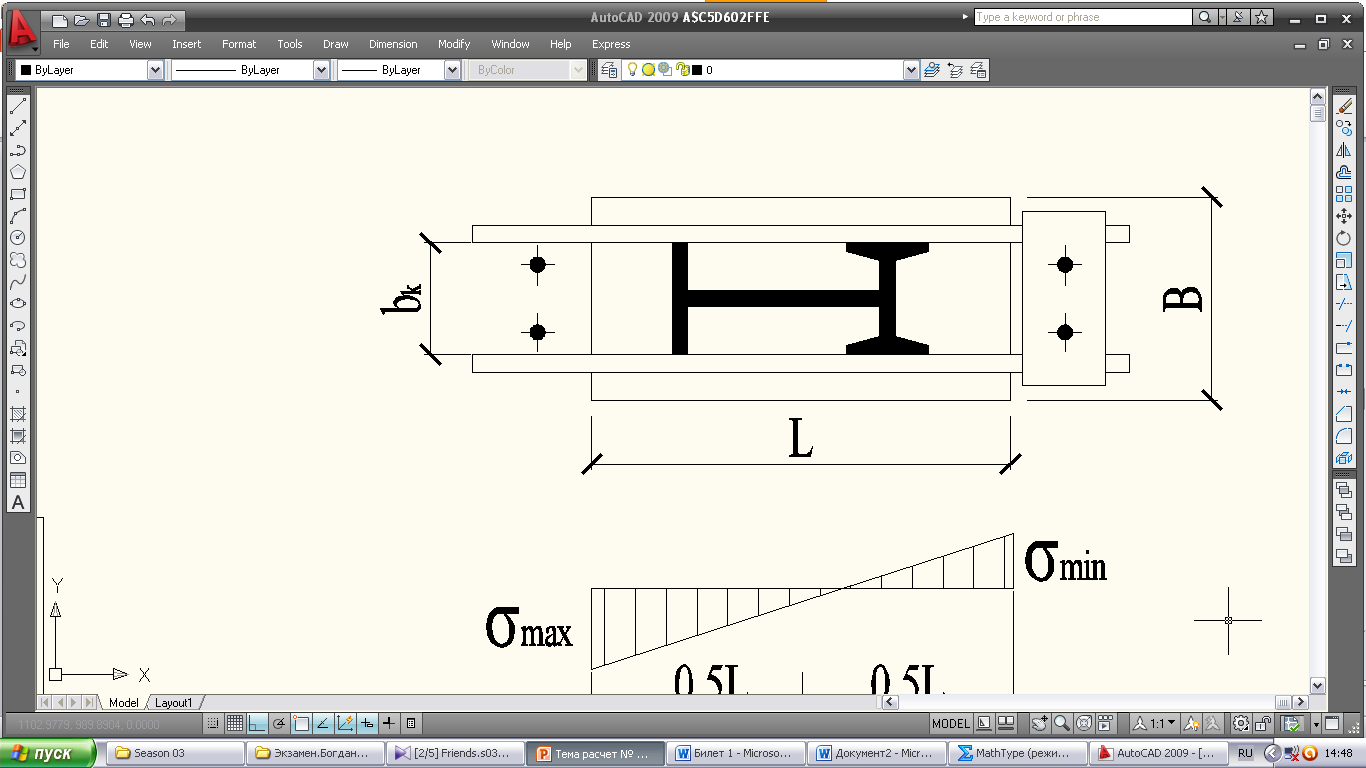

База сплошной колонны
1.-длина опорной части плиты
2. -ширина плиты3.-толщина траверсы
4. -свободный свес плиты
5. -толщина плиты
