4.6.Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

4.7.Разрезы, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекции, разделяются:

на горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций, как показано на рис. 5;

вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций, как показано на рис. 6;

наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого, как показано на рис. 7.

А		А

	а		б
		А	А -	А
		А
А -	А
		А
Рис. 5. Горизонтальный разрез		Рис. 6. Вертикальные разрезы:
		a – фронтальный; б – профильный

А - А

Рис. 7. Наклонный разрез

4.8. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.

4.9. В зависимости от числа секущих плоскостей разрезы разделяются: на простые – при одной секущей плоскости;

сложные – при нескольких секущих плоскостях.

4.10. Сложные разрезы называются ступенчатыми, если секущие плоскости параллельны, как показано на рис. 8, и ломаными, если секущие плоскости пересекаются под углом, большим 90°, как показано на рис. 9.

4.11. При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, до которой производится совмещение (например, шпоночная канавка и призматический выступ, как показано на рис. 10). При необходимости допускается применять развернутые разрезы. В этом случае над изображением размещают знак, как показано на рис. 11.

А -	А	А -	А	A

		A

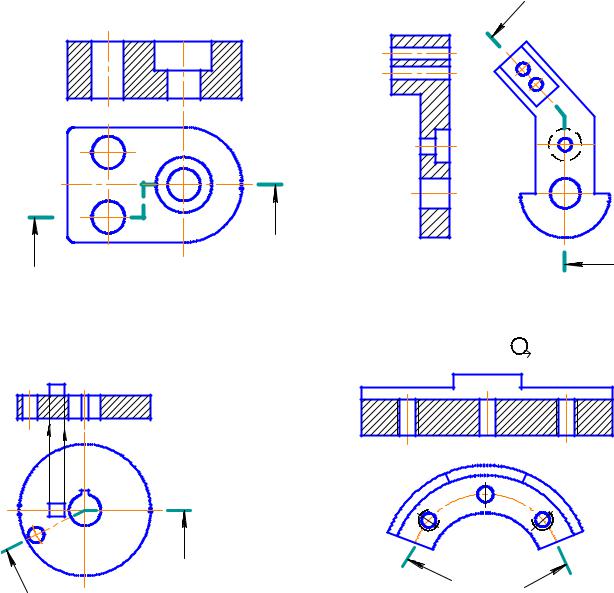

Рис. 8. Ступенчатый разрез	Рис. 9. Ломаный разрез
А - А	А -	А
А - А
A
A	А	A
Рис. 10. Изображение элемента предмета,	Рис. 11. Обозначение знаком ä
расположенного за секущей плоскостью	развернутого разреза

4.12. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией, как показано на рис. 12. Если соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии, как показано на рис. 13. При этом, как правило, разрезы располагают справа от вертикальной или внизу от горизонтальной оси симметрии.

Рис. 12. Пример соединения вида	Рис. 13. Соединение половины вида
и разреза	и половины разреза

4.13.Разрез, служащий для выяснения устройства предмета лишь в отдельном месте, называется местным. Местный разрез выделяется на виде сплошной волнистой тонкой линией, как показано на рис. 14. Эта линия не должна совпадать с другими линиями изображения.

4.14.Если часть предмета представляет собой тело вращения, то допускается разделять местный разрез тела вращения и вид осевой линией этого тела вращения, как показано на рис. 15.

Рис. 14. Местный разрез	Рис. 15. Разделение вида и разреза
	части тела вращения

4.15. Для симметричной детали, имеющей ребро, изображение которого совпадает с осью симметрии, соединять половину вида с половиной разреза нельзя. В этом случае применяется местный разрез так, чтобы ребро было видимым, как показано на рис. 16, а, б.

Рис. 16. Местный разрез симметричной детали, имеющей ребро:

а– внешнее ребро; б – внутреннее ребро

4.16.Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должны применяться штрихи разомкнутой линии. Начальный и конечный штрихи не должны пересекать контур изображения. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах, перпендикулярно к ним, ставят стрелки, указывающие направление взгляда. Стрелки должны наноситься на расстоянии 2–3 мм от конца штриха (рис. 17).

4.17.У начала и конца линий сечения ставится одна и та же прописная буква кириллицы, начиная с А, без пропусков и повторений. Буквы наносят около стрелок с внешней стороны угла. Размер шрифта – 1,5...2 раза большим, чем принятый для цифр размерных чисел. Изображение самого разреза обозначают теми же двумя буквами, написанными над ним через тире.

А
по 5 min
2... 3
8... 20	3

s... 1,5s

Рис. 17. Обозначение положения секущей плоскости разреза разомкнутой линией

4.18. Если секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же

листе в непосредственной проекционной связи, то для горизонтальных и вертикальных разрезов не отмечают положение секущей плоскости и разрез надписью не сопровождают.

4.19.Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что находится в секущей плоскости.

4.20.Сечения, не входящие в состав разреза, в зависимости от расположения на чертеже разделяют:

– на вынесенные, когда они располагаются вне расположения предмета, как показано на рис. 18;

– наложенные, когда они совмещаются с соответствующим видом предмета, как показано на рис.19.

4.21.Контуры вынесенных сечений обводятся сплошной основной линией, контуры наложенных сечений – сплошными тонкими линиями.

4.22.Если фигура вынесенного или наложенного сечения симметрична, то ось симметрии указывают штрихпунктирной тонкой линией, линию сечения не проводят.

Рис.18. Вынесенное симметричное	Рис. 19. Наложенное симметричное
сечение	сечение

4.23.В остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначения ее одинаковыми прописными буквами кириллицы. Надпись над сечением указывают так же, как и для разрезов.

4.24.Для несимметричных сечений, расположенных в разрыве, как показано на рис. 20, или наложенных, как показано на рис. 21, линию сечения проводят со стрелками, но буквами не обозначают.

Рис. 20. Вынесенное несимметричное

Рис. 21. Наложенное

сечение в разрыве изображения

несимметричное сечение

4.25. Для нескольких одинаковых сечений, относящихся к одному предмету, линии сечения обозначают одной и той же буквой и вычерчивают одно сечение, как показано на рис. 22. Если при этом секущие плоскости направлены под различными углами, то знак «поворота» ã не наносят, как показано на рис. 23.

а	б	А - А
		А - А

А	Б	В	А -	А	Б -	Б
						A
А	Б	В

Рис. 22. Одинаковые сечения параллельными плоскостями:

а – обозначение одинаковых сечений; б – обозначение повернутых одинаковых сечений

A			А - А
A			А - А

A А

Рис. 23. Одинаковые сечения непараллельными плоскостями

4.26. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей углубление или отверстие, то контур углубления или отверстия в сечении показывают полностью по типу разреза, как показано на рис. 24.

А - А

Рис. 24. Изображение сечения по типу разреза: а – для углубления; б – для отверстия

4.27. Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения, как показано на рис. 25.

4.28. Если сечение получается состоящим из отдельных частей, то следует применять разрез, как показано на рис. 26.

А - А

Рис. 25. Положение секущей плоскости	Рис. 26. Применение разреза
поперечного сечения

4.29. Сечение допускается располагать на любом месте чертежа, а также с поворотом. В случае поворота к надписи добавляют знак «поворота» ã.

4.30. Сечения, входящие в состав разреза, вынесенные, наложенные штрихуются линиями, расположенными под углом 45° к горизонтальной линии рамки. Если линии штриховки совпадают по направлению с осевыми линиями или с линией контура детали, то штриховать следует под углом 30° или 60°.

5. ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ

ПО ГОСТ 2.307–68

5.1.Нанесение размеров на чертежах деталей зависит от многих факторов:

–метода изготовления (отливка, штамповка и др.);

–технологии и точности обработки;

–приемов и способов измерения и др.

Правильное нанесение на чертеже всех необходимых размеров так же важно, как и правильное изображение формы. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления детали. Перед простановкой размеров необходимо выбрать поверхности или линии детали, от которых будет производиться обмер детали при ее обработке на станках. Эти поверхности называют базами. Базы могут быть конструкторскими и технологическими. Точки и линии изображения детали, по отношению к которым конструктор ориентирует другие детали, называют конструкторскими базами. Поверхность, от которой удобнее производить измерение в процессе изготовления детали, называется технологической базой.

5.2.Размеры на чертежах деталей могут быть разделены на три группы:

–габаритные размеры – наибольшие размеры детали по трем измерениям;

–относительные размеры – размеры, определяющие взаимное расположение элементов детали относительно поверхностей, принятых за базовые;

–размеры элементов детали – размеры, определяющие геометрическую форму и величину отдельных элементов детали.

5.3. Размер на чертеже складывается из трех элементов:

–размерное чисел;

–размерная линия со стрелкой;

–выносные линии.

5.4. Основанием для определения величины изображенной детали и ее элементов служат размерные числа, нанесенные на чертеже. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения. Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах. Высота размерных чисел должна быть не менее 3,5 мм.

5.5. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения, например: 10˚; 15˚10′; 12˚45′ 30′′.

5.6. Размерные линии определяют границы измерения и могут иметь форму как прямой, так и дуги окружности.

Рис. 27. Нанесение размера

Рис. 28. Нанесение размера угла

прямолинейного отрезка

5.7. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным, как показано на рис. 27.

5.8. При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально, как показано на рис. 28.

	5.9. При нанесении размера дуги окружности	20
	размерную линию проводят концентрично дуге, а выносные	20
	размерную линию проводят концентрично дуге, а выносные
	линии – параллельно биссектрисе угла, и над размерным
	числом наносят знак « Ç », как показано на рис. 29.

Рис. 29. Нанесение размера

дуги окружности

Рис. 30. Нанесение размера от общей базы: а – от поверхности; б – от оси

5.10.Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз.

5.11.При расположении элементов детали(отверстий, пазов, и т. п.) на одной оси или на одной окружности размеры, которые определяют их взаимное расположение, наносят следующими способами:

–от общей базы (поверхности, оси), как показано на рис. 30, а, б;

–заданием размеров нескольких групп элементов от нескольких общих баз, как показано на рис 31;

–задание размеров между смежными элементами (цепочкой), как показано на рис. 32.

Рис. 31. Задание размеров от нескольких

Рис. 32. Задание размеров

общих баз

цепочкой

5.12.Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие выносные линии. Стрелки должны быть приблизительно одинаковыми независимо от длины размерной линии.

5.13.Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм.

5.14.Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

5.15.Размерные линии предпочтительно наносить вне контура изображе-

ния.

5.16.Расстояние размерной линии от параллельной ей линии контура, а также расстояние между параллельными размерными линиями должно быть в пределах 7...10 мм.

5.17.Необходимо избегать пересечения размерных и выносных линий.

5.18.Если вид или разрез симметричной детали или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва детали, как показано на рис. 33.

Рис. 33. Нанесение размерных линий с обрывом

5.19. Размерные линии допускается проводить с обрывом в следующих случаях:

–при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности, как показано на рис. 34;

–при нанесении размеров от базы, не изображенной на чертеже, как показано на рис. 35.

	550от.....
Рис. 34. Обрыв размерной	Рис. 35. Нанесение размера от базы,
линии диаметра окружности	не изображенной на чертеже

5.20. При изображении детали с разрывом размерную линию не прерывают, как показано на рис. 36.

Рис. 36. Нанесение размерной линии при изображении детали с разрывом

5.21. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки можно заменить засечками, наносимыми под углом 45° к размерным линиям, как показано на рис. 37, или четко наносимыми точками, как показано на рис. 38.

5.22. При недостатке места для стрелки из-за близко расположенной контурной линии последние допускается прерывать, как показано на рис. 39.

Рис. 37. Замена стрелок

Рис. 38. Замена стрелок

Рис. 39. Разрыв линии

засечками

точками

контурной для нанесения

стрелок

5.23.Размерные числа наносят над размерной линией возможно ближе к

еесередине, как показано на рис. 40.

5.24.При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий, как показано на рис. 41.

	Е
0
9

4
5
	Е

Рис. 40. Нанесение размерного числа	Рис. 41. Нанесение размера
	диаметра

5.25. При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке, как показано на рис. 42.

		Е
	5
	14		130Е
20			130Е
20
40			Е
		2
60		10
60			77Е
75			77Е
75
85

Рис. 42. Нанесение размеров на параллельных и концентричных размерных линиях

5.26. Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 43.

Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноске, как показано на рис. 44.

	Е
	30
	15		18
1	15	5
		5
		1
5
		5
		1	34
15			34
15
5			15
5
1
		1
5		5
5
1
	15
Рис. 43. Нанесение размеров			Рис. 44. Нанесение размерных чисел
прямолинейных отрезков			на полке линии-выноски

5.27. Угловые размеры наносят так, как показано на рис. 45. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии – со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа указывают на горизонтально вынесенных полках.

40Е

70 Е

	80	60Е 30Е
	Е	60Е 30Е
		Е
		0
		2
4
1
Е	0Е
	7

Рис. 45. Нанесение размеров углов

5.28. Если для написания размерного числа недостаточно места над размерной линии, то размеры наносят, как показано на рис. 46.

З20

15	З20
15
15	15
15	15
15
15	15

З20

	З0
	2
	15
15	1
15	5
	1
	5
15

З20

Рис. 46. Нанесение размерного числа при короткой размерной линии

5.29. Если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 47.

З14

З20

З14

З4 1

	З
	1
	4
5	5	5	5
5			5
		5

Рис. 47. Нанесение стрелок при короткой размерной линии

5.30. Размерные числа не допускается разделять или пересекать линиями чертежа. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают, как показано на рис. 48 и 49.

Рис. 48. Разрыв осевой линии

Рис. 49. Разрыв линий штриховки

5.31. Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т. п.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно, как показано на рис. 50.

З10

21 35

Рис. 50. Группирование размеров одного элемента (паза и отверстия)

5.32.При нанесении размера радиуса перед размерным числом наносят прописную букву R, как показано на рис. 51.

5.33.Если при нанесении размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то последний изображают

ввиде пересечения центровых линий, как показано на рис. 52.

5.34.При большой величине радиуса центр допускается приближать к ду-

ге, в этом случае размерную линию радиуса показывают изломом под углом 90°, как показано на рис. 53.

4 R

5 3 R

6 1 R

Рис. 51. Нанесение размера	Рис. 52. Изображение центра дуги
радиуса	при нанесении размера радиуса

R	3	5

Рис. 53. Размерная линия радиуса с изломом

5.35. Размеры радиусов наружных скруглений наносят, как показано на рис. 54, внутренних скруглений – рис. 55.

R 8

8 R

Рис. 54. Размеры радиусов	Рис. 55. Размеры радиусов
наружных скруглений	внутренних скруглений

5.36. Если радиусы скруглений, сгибов и т. п. на всем чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов рекомендуется в технических требованиях делать запись типа: «Радиусы скруглений 4 мм»; «Внутренние радиусы сгибов 10 мм»; «Неуказанные радиусы 8 мм» и т. п.

5.37.При указании размера диаметра (во всех случаях) перед размерным числом наносят знак «Æ».

5.38.Перед размерным числом диаметра или радиуса сферы наносят знак

Æили R без надписи «Сфера», как показано на рис. 56. Допускается слово «Сфера» наносить в случаях, когда на чертеже трудно отличить сферу от других поверхностей, как показано на рис. 57.

З30

Сфера R14


		0
		0
2
	R

Рис. 56. Нанесение размера сферы Рис. 57. Нанесение размера сферы с надписью «Сфера»

5.39. Размеры квадрата наносят со знаком «-», как показано на рис. 58 или, как на рис. 59.


Рис. 58. Нанесение размеров	Рис. 59. Нанесение размеров квадрата
квадрата со знаком «ñ»

5.40. Перед размерным числом, характеризующим конусность, наносят знак «<», острый угол которого должен быть направлен в сторону вершины конуса (рис. 60).

1 : 5

	1 : 5
1 : 5	1 : 5

Рис. 60. Нанесение конусности

1 : 5

5.41. Перед размерным числом, определяющим уклон, наносят знак «>», острый угол которого должен быть направлен в сторону уклона, как показано на рис. 61.

Рис. 61. Нанесение уклона

5.42. Размеры фасок под углом 45° наносят, как показано на рис. 62. Размеры фасок под другими углами указывают под общими правилами– линейным и угловым размерами, как показано на рис. 63 или двумя линейными размерами, как на рис. 64.

2•45Е

	Рис. 62. Нанесение размеров фаски под углом 45°
30Е	30Е
	4
	2
	6


Рис. 63. Нанесение размеров фасок						Рис. 64. Нанесение размеров фасок
под углами, отличными от 45°						двумя линейными размерами

5.43.Размеры нескольких одинаковых элементов детали, как правило, наносят один раз с указанием на полке линии-выноски количества этих элементов, как показано на рис. 65.

5.44.При нанесении размеров элементов, равномерно расположенных по окружности детали (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают их количество, как показано на рис. 66.

	Е
8
4

4 отв. З8

38Е

12 отв. З8

4	7
	Е

2 отв. З5


Рис. 65. Нанесение размеров			Рис. 66. Нанесение размеров одинаковых отверстий,
нескольких одинаковых отверстий			равномерно расположенных по окружности

5.45. Размеры двух симметрично расположенных элементов детали (кроме отверстий) наносят один раз без указаний их количества, группируя, как правило, в одном месте все размеры, как показано на рис. 67.

Количество одинаковых отверстий всегда указывают полностью, а их размеры – только один раз.

24
35
2	6
4	R
R
66

4 отв. З5

Рис. 67. Нанесение размеров симметрично расположенных элементов детали

5.46. При нанесении размеров, определяющих расстояние между равномерно расположенными одинаковыми элементами(отверстиями) детали, рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка, как показано на рис. 68.

	11 отв. З10					=7	5	Е
	11 отв. З10				°	=7
					°
			х	1	5
				1
		5
		5
	14		Е
	14		5
10	10х15=150		1
10	10х15=150
	170
Рис. 68. Нанесение размеров отверстий, равномерно расположенных на поверхности
		детали
								10

5.47. Допускается повторять размеры одинаковых элементов (отверстий), лежащих на одной поверхности, только в том случае, когда они значительно удалены друг от друга и не увязаны между собой размерами, как показано на рис. 69.

З8

9 10

Рис. 69. Повторение размеров одинаковых отверстий

5.48. Если одинаковые отверстия расположены на разных поверхностях и показаны на разных изображениях, то количество этих отверстий записывают отдельно для каждой поверхности, как показано на рис. 70.

2 отв. З10
2	отв. З6
2	отв. M6

2 отв. З10

4 отв. З10

Рис. 70. Нанесение размеров одинаковых отверстий, расположенных на разных поверхностях

5.49. При изображении детали в одной проекции размер ее толщины или длины наносят, как показано на рис. 71.

	s 0,4
	30Е
	45
З18	З55
	l 200

Рис. 71. Нанесение размеров толщины s или длины l детали, изображенной в одной проекции

6. ПОСТРОЕНИЕ ТРЕТЬЕЙ ПРОЕКЦИИ ПО ДВУМ ДАННЫМ. ПОСТРОЕНИЕ НАКЛОННОГО СЕЧЕНИЯ

6.1. Для построения третьей проекции по двум данным необходимо по двум заданным проекциям представить форму детали, понять, какими поверхностями деталь ограничена. Для выяснения формы детали две заданные проекции следует рассматривать совместно.

6.2. На проекциях детали следует мысленно выделить отдельные элементы, имеющие простую геометрическую форму(призму, пирамиду, цилиндр, конус, шар).

6.3.Сделав предположение о форме какого-либо элемента детали по одной из проекций, следует проверить правильность его по второй проекции.

6.4.Выяснив методом сопоставления проекций исходную форму всей детали в целом и отдельных ее элементов, можно строить третью проекцию детали. Для этого необходимо спланировать габаритные прямоугольники изображений на формате, как показано на рис. 72, а затем в проекционной связи построить проекции.

Если проекции детали представляют собой симметричные фигуры, то построение следует начинать с нанесения осей симметрии и центральных линий (штрих-пунктиром). При вычерчивании отдельных элементов следует соблюдать проекционную связь между проекциями.

			5
	n	m	L	m	B	m
			Габаритный		Габаритный
			Габаритный		прямоугольник
			прямоугольник		прямоугольник
	H		прямоугольник		для
			для		для
			для		вида слева
			вида спереди		вида слева
			вида спереди
297	n	20			(420 - 25) - (L +B);	5
297	n			m=
				m=
					3
			Габаритный	n=	(297 - 10) - (H+B) .
			Габаритный		3
	B		прямоугольник		Формат А3
	B		для
			для
			вида сверху
	n		5		Основная надпись		55
			5
					185
				420
		Рис. 72. Планировка габаритных прямоугольников изображений на формате А3
				27

6.5. При построении изображений деталей, имеющих внутренние полости, отверстия, необходимо выполнить условные разрезы(невидимые контуры детали в технических чертежах допускается изображать как исключение).

6.6.Для построения натуральной величины наклонного сечения в плоскости А надо воспользоваться одним из способов преобразований проекций, например, способом замены плоскостей проекций.

6.7.При любой сложности детали ее форму можно рассматривать как сочетание отдельных геометрических тел (цилиндра, конуса, призмы, пирамиды). Поэтому необходимо произвести анализ геометрических форм заданной детали, мысленно разделить деталь на отдельные геометрические тела (элементы) и последовательно строить сечения этих тел (элементов) заданной секущей плоскостью А.

										2' º3'		11
										2' º3'
								4' º5'
						6' º7' º8'
						9' º10'
					11' º12'
				13' º14'
				15'
22'º23'				16'º17'
22'º23'			18'º19'
24'º25'			18'º19'
24'º25'		20'º21'
26'º27'		20'º21'
26'º27'
28'
А
24 22 20 18				16	15	13	11	9	6	4	2
				16	15	13				4

26								7		5
28			17					7
28	23	21	17				12	10
25	23	21						10	8
25											3	1
			19
27					14
27					14
25	23	21					12	10		8
25	23	21	17				12	10		5
28			17					7		5
28								7
26	24	20 18		16	15					4	2
	22			16		13	11	9	6
	22					13	11	9	6

A - A

				4 о		2 о
			9	6о					1о
			9	о		5			1о
			11	7		5
			о	7	о		о	3 о
			13о					3 о
		15о		10о			8о	8о
		15о		12о
	18о	16о		12о
	20о		17о	14о				5 о		2 о
	22о		17о	14о			10о	7 о
24о		21о				12о	10о	7 о	4	о
26 о			17о			12о		6 о		о
26 о	23о		17о					6 о
	25о		19о					9о
28 о	25о							11о
28 о			21о			15о 13о
			21о		16о
	27о	23			16о
	27о	25	о	18 о
		о		18 о
			20 о
			22о
	28о	26о	24 о

Рис. 73. Изображение наклонного сечения

Изображенная деталь на рис. 73 состоит из цилиндра с двумя вертикальными отверстиями, разделенными горизонтальной плоскостью, и фланца с двумя цилиндрическими отверстиями. Фланец ограничен частями цилиндрических поверхностей вращения. Зная сечения геометрических тел, можно до выполнения построений установить, какой должна быть фигура сечения общей формы. Заданная секущая плоскость пересекает цилиндрические поверхности по эллипсам, а часть наружной поверхности фланца – по трапеции. На главном виде обозначим все точки, в которых фронтальный след плоскости А – А пересекает очерковые линии наружных и внутренних поверхностей детали, а также осевые линии изображений (точки 1', 2', 3',….. 27', 28'). Находим горизонтальные проекции этих точек. Проводим осевую линию искомого сечения параллельно фронтальному следу плоскости А – А и строим вспомогательные линии, перпендикулярно этой оси на расстояниях, равных расстояниям между фронтальными проекциями соответствующих точек. На этих линиях находим положение каждой отмеченной точки. Положение каждой точки определяется расстоянием ее горизонтальной проекции от осевой линии на виде сверху. С учетом формы линии сечения соединяем соответствующими линиями вначале построенные точки наружного контура, а затем точки внутреннего контура. Заштриховываем сечение и выполняем надпись А – А.

7. ПОСТРОЕНИЕ ПРЯМОУГОЛЬНОЙ ДИМЕТРИЧЕСКОЙ ПРОЕКЦИИ ДЕТАЛИ ПО ГОСТ 2.317–69

7.1. Аксонометрические проекции. Слово аксонометрия означает измерение по осям. Аксонометрической проекцией предмета называется параллельная проекция, полученная путем проецирования предмета вместе с прямоугольными осями координат, к которым он отнесен, на одну плоскость проекции. Полученные таким способом проекции осей называются аксонометрическими осями ОХ; OY и OZ. Направление проецирования при этом не должно совпадать с ка- кой-либо плоскостью координат. Проецируемый предмет располагают по отношению к трем осям координат X, Y, Z так, чтобы направления его основных измерений (длина, ширина и высота) были параллельны этим осям.

ГОСТ 2.317–69 устанавливает прямоугольные и косоугольные проекции. Это деление зависит от угла между направлением проецирования и плоскостью проекций и от соотношения коэффициентов искажения по аксонометрическим осям – kx, ky, kz . Прямоугольные проекции делятся на изометрические и диметрические проекции, косоугольные – на фронтальные и горизонтальные изометрические и фронтальные диметрические.

7.2. Прямоугольная диметрическая проекция. Положение аксонометрических осей в прямоугольной диметрии приведено на рис. 74.

	7Е10'	z
	7Е10'	0
		9
		Е
	x	o
	x	41Е25'
		41Е25'
		y

'Е 0 1 7

z
8 7 6 5 4 3 2 1	1 2 3 4 5 6 7 8
o	1
	2		Е
	4		Е
	3		'
			5
		2
	5	1
	5	4
	6
	7
		y

Рис. 74. Положение аксонометрических	Рис. 75. Построение углов
осей в прямоугольной диметрической проекции	наклона аксонометрических
	осей по их тангенсам

Ось ОZ располагают вертикально, ось OX – под углом 7°10′, а ось OY –под углом 41°25′ к горизонтальной прямой. Углы 7°10′ и 41°25′ строят с некоторым приближением с помощью транспортира или по их тангенсам ≈ 1: 8 и 7: 8, как это сделано на рис.75.

Коэффициент искажения по оси ОY равен 0,5, по осям ОX и ОY равен 1.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на эти плоскости в эллипсы, как показано на рис. 76, большие оси которых перпендикулярны соответственно недостающим осям координат плоскостей проекций, а малые – им параллельны. Большие оси эллипсов равны 1,06 диаметра окружности, малые оси эллипсов для горизонтальной и профильной плоскостей равны 0,35, а для фронтальной плоскости– 0,95 диаметра окружности.

	z
С	А
1	А
	А

В D1 o D

x	С
А	В
	D

AB=1,06d С CD=0,35d CD=0,95d

Рис. 76. Прямоугольная диметрическая проекция окружностей, расположенных в плоскостях проекций

При построении аксонометрических проекций окружностей эллипсы заменяют овалами.

Построение овала, расположенного во фронтальной плоскости (XOZ), показано на рис. 77. По осям X и Z откладывают размеры(MN, EF), равные диаметру окружности. Малая ось овала (C1D1) направлена по оси Y, а большая ось (АВ) перпендикулярна ей. Из точек M и N (по оси X) проводят горизонтальные линии, которые, пересекая больщую и малую оси, образуют центры (О1, О2, О3 и О4) соответствующих дуг овала.

	E		B
C1			B
C1			R
			R
R1	О3	О4	4	N
R1	О3	О4		N
х M	О2	О1	R3
R	О2	О1
2
A				D1
A				y
	F			y
	F

АВ=1,06d

C1D1=0,95d

MN=d

EF=d

Рис. 77. Построение овала, расположенного во фронтальной плоскости

На рис. 78 дан пример построения овала, расположенного в горизонтальной плоскости (XOY). На оси Х откладывают размер (МN), равный диаметру, а на оси Y – размер (EF), равный половине диаметра. Точки M, N, E, F принадлежат овалу. Большая ось овала (АВ) расположена горизонтально, малая (СD) – вертикально. От центра О1 по направлению малой оси в обе стороны откладывают размер, равный 1,06d (AB) и получают центры О2 и О3 средних дуг. Дуги проводят через точки M и F (из центра О2) и через точки N и E (из центра О3). Центры крайних дуг (О4 и О5) получают как точки пересечения линий, соединяющих центр О2 с точкой M и центр О3 с точкой N, с большой осью овала (АВ). Дуги проводят через точки А и M (из центра О4) и через точки В и N (из центра О5).

			О2
							АВ=1,06d
							CD=0,35d
		2					MN=d
		R					MN=d
	R	E	С			N	EF=0,5d
	4	E	С				EF=0,5d
	А	O	O				О1О2=О1О3=АВ=1,06d
		O	O			В
7°10‘		4		1	O	В
7°10‘						R
x						5
	M				5
	M		D F
			D F		y
			R	3	y
				3

			О3
Рис.78. Построение овала, расположенного в горизонтальной плоскости
					32

Овал, расположенный в профильной плоскости (YOZ), строится таким же способом, только линии, на которых расположены центры О2 и О3 направлены параллельно оси X, а большая ось с центрами О4 и О5 перпендикулярна ей, как показано на рис. 79.

О2 x

7Е10'				z
7Е10'
	А			М
				М
			O		R
				4	R
E				4	3
E				O C
D				O C
D				1
				1
					F	y
						y
				O	R
				5	R
		N		В	5
		N

АВ=1,06d
CD=0,35d
MN=d
EF=0,5d
О О		=О О =АВ=1,06d
1	2	1	3
		O
			3

Рис. 79. Построение овала, расположенного в профильной плоскости

Перед построением (на формате А3, масштаб 2:1) прямоугольной диметрической проекции детали по ортогональным проекциям необходимо установить, из каких геометрических тел и поверхностей состоит деталь, как эти геометрические тела взаимно расположены. Затем выбрать положение детали (наметить координатные оси на ее ортогональных проекциях), необходимый разрез. При выборе положения детали для изображения в прямоугольной димет-

рии длинную сторону детали следует располагать вдоль осиХ. Затем выпол-
нить планирование изображения, путем вычерчивания прямоугольного парал-
лелепипеда по наибольшим (габаритным) размерам детали.
В этом параллепипеде провести аксонометрические оси, оси симметрии,
оси тел вращения (основные геометрические оси и плоскости детали следует
располагать по аксонометрическим осям или параллельно им). Методом коор-
динат определить центры и точки основных элементов детали, вычертить на-
ружные контуры детали. Изображение геометрических тел, образующих де-
таль, выполнить в следующем порядке. Для куба и шестигранной призмы вна-
чале строят основания, как показано на рис. 80, а затем
боковые грани путем проведения боковых
ребер; для цилиндра – два основания и бо-
ковую	поверхность		путем		проведения						b
очерковых образующих; для конуса – ос-								b		m	2
нование, вершину и очерковую образую-
щую;	для	шара –		эллипсы			в	а	x	а
координатных плоскостях из одного цен-							m	y		y
тра и огибающую окружность радиусом,
равным		величине		большой		полуоси		x
эллипса. Линии невидимого контура на								x
аксонометрических проекциях не показы-
вают.								Рис. 80. Построение основания
								Рис. 80. Построение основания
								шестигранной призмы

Выполнить разрез, нанести штриховку сечений размеры детали.

Штриховку сечений наносят с наклоном в разные стороны, как показано на .рис81. Линии штриховки сечений в прямоугольной диметрической проекции наносят параллельно одной из диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны - нометрическим осям. Ребра жесткости, спицы маховиков и подобные элементы, попадающие в секущую плоскость, штрихуются.

и проставить габаритные

x		0
x	1	1
аксо
	2

Рис. 81. Линии штриховки сечений в прямоугольной диметрической

проекции

При нанесении габаритных размеров выносные линии проводят параллельно осям координат, размерные линии – параллельно измеряемому отрезку, как показано на рис. 82.

120

Рис. 82. Нанесение габаритных размеров детали в прямоугольной диметрической проекции

8. ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА

Графическую работу «Проекционное черчение» необходимо выполнить на двух листах формата А3, размер которого 297х420 мм (ГОСТ 2.301–68). Если размер листа не совпадает(больше) с размером формата, то лист ограничивают рамкой формата (внешняя рамка), которую выполняют сплошной тонкой линией. Лист оформляют внутренней рамкой, которая проводится сплошной основной линией на расстоянии5 мм от правой, нижней и верхней сторон внутренней рамки. С левой стороны оставляется поле шириной20 мм, служащее для подшивки и брошюровки чертежей, как показано на рис. 83. В правом нижнем углу формата располагают основную надпись.

		Кромка
		листа
	5	Линии
		Линии
		внешней рамки
		(формата)
20		Линии
20		внутренней рамки
	Формат А3
297		5
297
		185
	55	Основная надпись
	5	Основная надпись
	5
	420
	Рис. 83. Оформление формата

ГОСТ 2.104–68 устанавливает формы и размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах, предусмотренных стандартами ЕСКД.

Под основной надписью понимают совокупность установленных характеристик изделия и выполненного на него конструкторского документа, указываемых совместно с установленными надписями и сведениями об изменении документа в специальном штампе, который располагают в правом углу над нижней линией рамки поля чертежа.

Библиографический список

1.Левицкий В.С. Машиностроительное черчение и автоматизация выполнения чертежей: учеб. для втузов – 3-е изд., испр. и доп. – М. : Высш.

шк., 1998. – 423 с.

2.Мерзон Э.Д. Машиностроительное черчение: учеб. пособие для инж.- техн. спец. вузов. – М.: Высш.шк., 1987. – 335 с.

3.Общие правила выполнения чертежей: ЕСКД ГОСТ2.301–68 – ГОСТ

2.318–68. – М.: ИПК Изд-во стандартов,1996. – 232 с.

4.Попова Г.Н. Машиностроительное черчение: справочник. – 3-е изд., перераб. и доп. – СПб. : Политехника, 1999. – 453 с.

5.Чекмарев А. А. Машиностроительное черчение: справочник. – М.: Высш.

шк., 1994. – 671 с.

Учебное издание

Егорова Людмила Васильевна

ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

Учебно-методическое пособие для студентов всех специальностей первого курса

заочной формы обучения

Редактор С. В. Пилюгина

Подписано в печать 16.04.11. Формат 60х84/16 Бумага офсетная. Усл. печ. л. 2,3

Тираж 100 экз. Заказ № 44

Издательство УрГУПС 620034, Екатеринбург, ул. Колмогорова, 66

<<< < Предыдущая 1 2 34 / 44

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
30.07.201930.89 Mб11Проектирование мостов (лекции).doc
#
14.11.2019435.2 Кб34Проектирование оснований при возведении зданий.doc
#
17.05.201510.03 Mб14проектирование промежуточных станций.docx
#
17.05.2015887.7 Кб63Проектирование сортировочных горок.pdf
#
18.03.20164.26 Mб88Проектирование ТТП(1).pdf
#
17.05.2015752.95 Кб21Проекционное черчение.pdf
#
17.05.201575.3 Кб53производственная логистика.docx
#
17.05.2015151.55 Кб21производственная практика.doc
#
18.03.201662.98 Кб52производство и ремонт.doc
#
17.05.2015530.21 Кб19Промежуточная аттестация.pdf
#
18.03.201695.23 Кб14Просадочные грунты.doc
