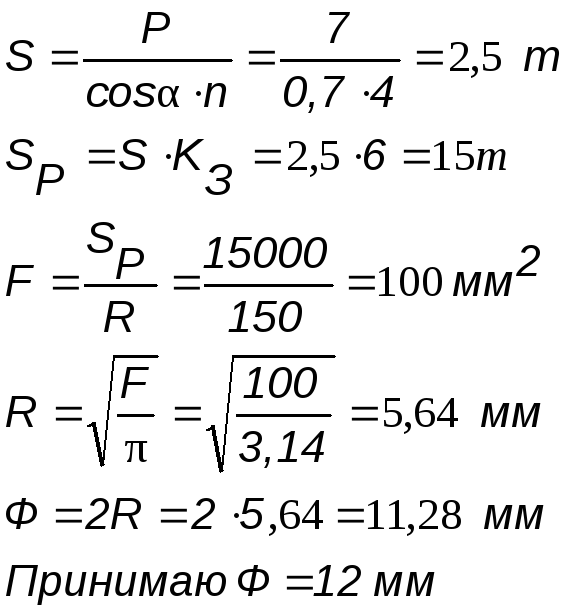

Подбор и расчёт грузозахватных приспособлений. Расчет стропа
|
|
Таблица № 4. Перечень потребных грузозахватных приспособлений
№ п/п |
Наименование |
Характеристика грузозахватных приспособлений | |||
Конструкции |
Грузозахватных приспособлений |
Грузоподъемность, Т |
Масса, Т |
Высота, М | |
1 |
Фундамент |
Строп 4ск |
10 |
0,091 |
3,5 |
2 |
Колонна |
Траверса для колонны |
10 |
0,24 |
3,0 |
3 |
Стропильная балка |
Траверса 12,0м |
12 |
0,576 |
3,5 |
4 |
Стропильная балка |
Траверса 18,0м |
15 |
0,62 |
3,0 |
5 |
Стропильная ферма |
Траверса 24,0м |
17,5 |
0,85 |
3,5 |
6 |
Подкрановая балка |
Траверса |
6 |
0,38 |
3,0 |
7 |
Плита покрытия |
Траверса |
2 |
0,1 |
2,0 |
8 |
Карнизная плита |
Траверса |
2 |
0,1 |
2,0 |
9 |
Фундаментная балка |
Траверса |
6 |
0,38 |
3,5 |
10 |
Стеновая панель |
Траверса |
3 |
0,15 |
2,1 |
11 |
Угловая панель |
Строп двухветьевой |
3 |
0,033 |
0,35 |
3.2. Организация монтажных работ Оплата труда
Монтажные работы выполняются бригадой, в состав которой входят и звено. Первое звено состоит из двух человек – стропальщики, которые занимаются осмотром конструкции до начала монтажа и очисткой ее. При необходимости измеряют размеры, обустраивают конструкцию и стропуют. Второе звено состоит из четырех человек – монтажников, ориентирующих, устанавливающих и закрепляющих временно и регулирующих положение конструкции, и расстропывающих. Третье звно состоит из четырех человек – сварщиков. Четвертое звено состоит из двух человек – плотников-бетонщиков, которые заделывают стыки. Бригада специальная, согласно ЕНиР. Также в состав 2 звена входит машинист 6 разряда. Количество смен 2, т.к. обеспечивается выполнение работ в срок.
В первую смену руководство ведет строительный мастер, во вторую звеньевой 6 разряда.
Оплата труда сдельная.
3.3. Календарный план
Календарный план отражает последовательность и заданный срок выполнения работ. Календарный план составляется на выполнение всех процессов по монтажу соответствующих работ (сопутствующие) должны состовлять принятому методы и схема монтажа.

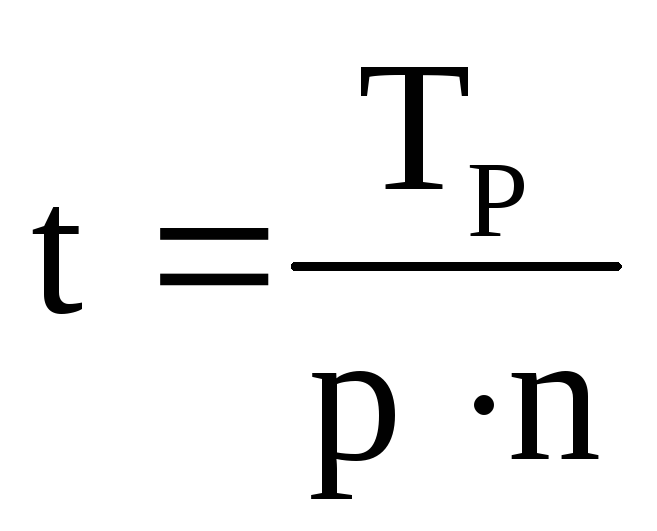

Продолжительность монтажа конструкции определяется
, где
ТР– трудоемкость монтажа
Р – количество рабочих в смену
N– количество смен в день
В графической части показывают в технологической последовательности выполнения всех строительных процессов в так возможным их совмещениями. Длительность выполнения процессов показывают горизонтальными сплошными участками, а выполнение сопутствующих работ штрихпунктирной линией на всем протяжении основного технологического процесса.
Выполнение заготовительных и транспортных работ выполняется в третью смену.
Если монтажные работы ведут несколько кранов, то работу каждого крана показывают своим условным обозначением (светом).
Под календарным графиком строится график потребности в рабочей силе. Количество рабочих (монтажников) следует брать одинаковым даже для различных конструкций (монтаж обычно начинает и заканчивает одна и таже монтажная бригада).
