9.2.3.2 Силові гідроциліндри
Силові гідроциліндри належать до об’ємних гідродвигунів і призначені для надання поступального і зворотно-поступального руху вихідній ланці (штоку). Внаслідок своєї конструкційної простоти і експлуатаційних переваг вони є найпоширенішими гідродвигунами в сучасних машинах з об’ємним гідроприводом. Конструктивно гідроциліндри поділяють на поршневі, плунжерні і телескопічні, а за принципом дії – на одно- і двосторонньої дії (рис. 9.14).
Гідроциліндр односторонньої дії має шток з поршнем, або плунжер, які переміщуються силою тиску, рідини тільки в одну сторону. Зворотний хід штока чи плунжера здійснюється під силою зовнішньої або пружини /рис 9.14 а,б,д,е,/. Гідроциліндр двосторонньої дії має поршень з одно- або двостороннім штоком./рис. 9.14 в,г/. Робоча рідина підводиться навперемінно в обидві робочі порожнини, і рух штока в прямому і зворотному напрямах здійснюються тиском рідини.
Порожнину гідроциліндра, в якій переміщується шток, називають штоковою, а порожнину , де шток відсутній – поршневою.
В залежності від того, яка порожнина гідроциліндра з’єднана в даний момент з напірною гідролінією, а яка з лінією зливу рідини, їх відповідно поділяють на робочу і зливну.
Без урахування втрат, зусилля, яке розвиває шток гідроциліндра визначають за співвідношенням
, |
(9.33) |
в якому рр – тиск рідини в порожнині ; Se – ефективна площа поршня.
Теоретична швидкість переміщення поршня визначається за формулою
|
(9.34) |
де Q – витрата робочої рідини, що находить гідроциліндр.

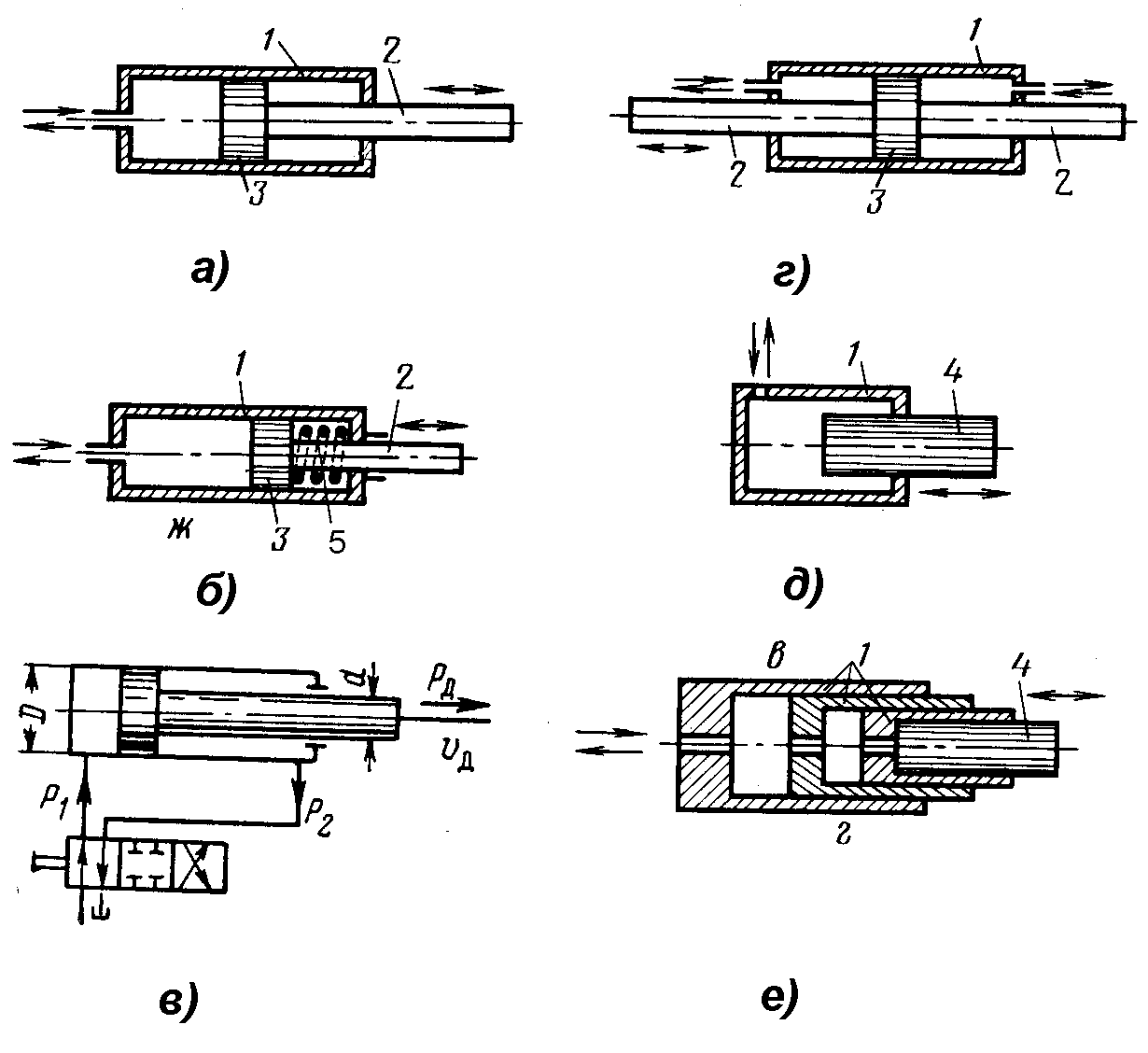

Рис. 9.14. Схеми гідроциліндрів: а, б – гідроциліндри односторонньої дії з одностороннім штоком; в – гідроциліндр двосторонньої дії з двостороннім штоком; г – гідроциліндр двосторонньої дії з двостороннім штоком; д – плунжерний; е – телескопічний гідроциліндр односторонньої дії
Ефективною площею поршня називають площу торця поршня, на яку діє тиск рідини. Так, з боку безштокової /поршневої / порожнини
, (D – діаметр поршня), |
|
з боку штокової
, (dшт – діаметр штока), |
|
Якщо врахувати об’ємні втрати , то дійсна швидкість переміщення поршня
. |
(9.35) |
Тоді витрата рідини робочою порожниною гідроциліндра
, |
(9.36) |
а витрата рідини, що витікає зі зливної порожнини
|
(9.37) |
Для точного визначення величини зусилля на штоці гідроциліндра з урахуванням тертя, опору зливної лінії та інших протидіючих сил потрібно виходити з рівняння рівномірного прямолінійного руху поршня. В такому випадку дійсне зусилля, що розвиває шток гідроциліндра, визначається рівнянням
, |
(9.38) |
де – механічний ККД гідроцилндра,– сумарна сила протидії з боку зливної порожнини.
В частинному випадку, коли враховується тертя і опір рідини в зливній порожнині, будемо мати
. |
(9.39) |
В цій формулі рзл – тиск рідини в зливній порожнині; Sезл – ефективна площа поршня з боку зливної порожнини.
Слід відзначити, що ККД гідроциліндрів визначається в основному механічними втратами енергії на тертя, оскільки .
