7.4.2 Приплив води до дренажних колодязів
При проектуванні водоприймачів підземних вод однією з основних задач є розрахунок продуктивності водозабору. Цей розрахунок виконують на основі закону фільтрації, з урахуванням гідравлічних умов стану підземного потоку, а також розташування водоприймальної частини колодязя в пласті, що обраний до експлуатації.
Приплив води до досконалого дренажного колодязя. Для досконалого колодязя, тобто такого, що досягає водонепрохідного шару (рис.7.10), і при рівномірному відкачуванні води з нього (Q=const), глибина води в колодязі знизиться від Ho до ho, тобто на величину Z. Рівень вільної поверхні води в грунті (водоносному пласті) навколо колодязя буде плавно зменшуватися від природного рівня ґрунтових вод (РГВ) до відмітки в колодязі і утворювати депресивну поверхню. В плоскому перерізі рівень ґрунтових вод на ділянці водозниження буде характеризуватися кривою депресії.
Приплив води (дебіт) до такого
колодязя при уклоні водонепрохідного
шару
J=0
визначають за формулою Дюпюї:
|
(7.5) |
де H0 – глибина (потужність) водоносного пласту; h0 – глибина води в колодязі; k – коефіцієнт фільтрації ґрунту; r0 – радіус колодязя; R0 – радіус впливу колодязя (радіус депресійної воронки).
Для попередніх розрахунків радіуса впливу значення R0 (м) – можуть бути прийняти такими:
дрібнозернисті ґрунти – R0=100...200 ;
cередньозернисті ґрунти - R0=250..600;
крупнозернисті ґрунти – R0=700...1000.
На практиці для визначення радіуса впливу колодязя часто користуються емпіричною формулою Зихарда:
|
(7.6) |
в якій Z=H0-h0.
Рис. 7.10. Круглий досконалий колодязь:
1- природний рівень ґрунтових вод; 2 – крива депресії; 3 – водоносний шар; 4 – водотривкий шар
Приплив води до досконалого
артезіанського колодязя. Артезіанський
колодязь забирає воду з водоносного
шару, обмеженого зверху і знизу
водонепроникними грунтами (рис.7.11). Вода
в такому шарі знаходиться під тиском і
зветься артезіанською водою. В цьому
випадку статичний напір H0
і напір у будь-якому перерізі h відрізняється
від потужності
а,
водоносного шару.
Дебіт (витрата) артезіанського колодязя визначається за формулою:
|
(7.7) |
Рис.7.11. Приплив води до круглого колодязя
Дебіт недосконалих колодязів. Для недосконалих колодязів при усталеному русі підземних вод їх продуктивність визначають за формулами
напірні водоносні пласти:
|
(7.8) |
безнапірні водоносні пласти:
|
(7.9) |
Фільтраційний опір о в цих формулах визначають за допомогою графіків (рис.7.12) в залежності від співвідношення l/a і а/r0, тобто від довжини водоприймальної частини колодязя l і потужності водоносного пласта а, а також потужності і радіуса колодязя r0.
Рис.7.12. Графіки додаткового опору о, обумовленого недосконалістю свердловини за ступенем розкиття пласта:
а – при примиканні фільтра колодязя до водоупору; б – при розташуванні фільтра колодязя в середній частині шару
7.5 Водоочисні споруди
Якість природних джерел води, особливо поверхневих, в більшості випадків не відповідає вимогам санітарних норм до питної води. Тому використовувати її без попереднього очищення не можна. Очищення води полягає в її прояснені (освітленні), знебарвлюванні, знезаражуванні і дезодорації (усуненні запахів і присмаків).
Воду можна очищати як з використанням хімічних реагентів, так і без них. Але за нашого часу більшість водоочисних станцій працюють за схемою з хімічною обробкою води.

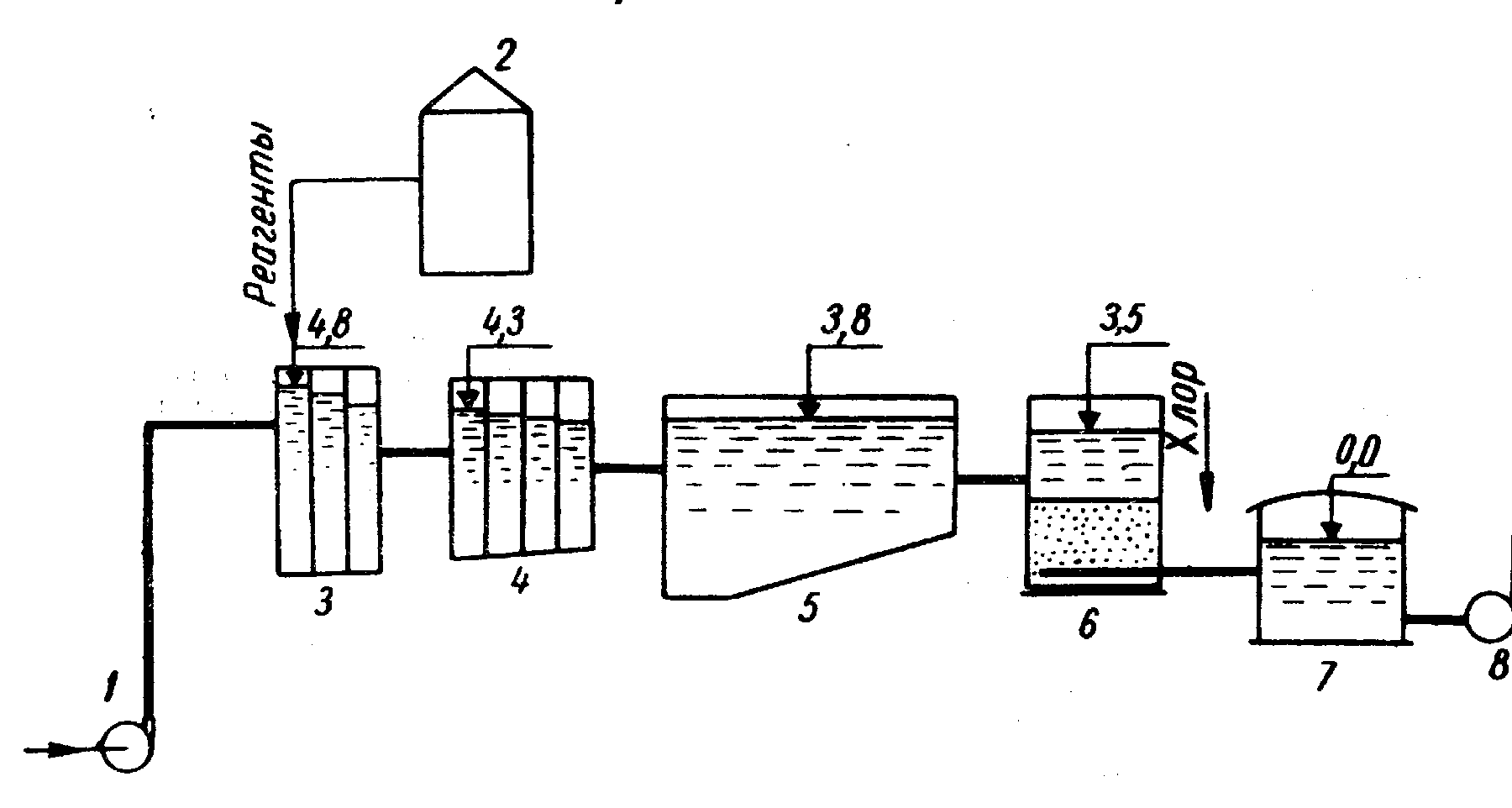

На рис. 7.13 зображена широко розповсюджена технологічна схема для глибокого прояснення води з самопливним рухом води, яку використовують при будь-якій продуктивності водоочисної станції і будь-якої якості води.
Рис. 7.13. Схема водоочисної станції з камерою пластівцеутворення, відстійниками і фільтрами
Природна вода подається насосною станцією першого підйому 1 до змішувача 3. Хімічні речовини, так звані (реагенти або коагулянти), для хімічної обробки води, заготовлюються в реагентному цеху 2 і також надходять до змішувача 3, де змішуються з усією масою води, що підлягає обробці. Зі змішувача вода потрапляє в камеру пластівцеутворення 4. Тут відбувається фізико – хімічний процес агломерації (об’єднання) колоїдних і змулених частинок у порівняно великі пластівці, що швидко осідають. Далі вода надходить до відстійників 5, в яких осідає основна маса пластівців. Після відстійників вода проходить через фільтри 6, де затримуються всі частинки, що не встигли осісти у відстійниках.
Прояснена і знебарвлена вода, якщо вона використовується як питна підлягає потім знезаражуванню і збирається в резервуарах чистої води 7. З резервуарів за допомогою насосної станції другого підйому 8 вода подається в мережу.
