3.2 Площини загального положення

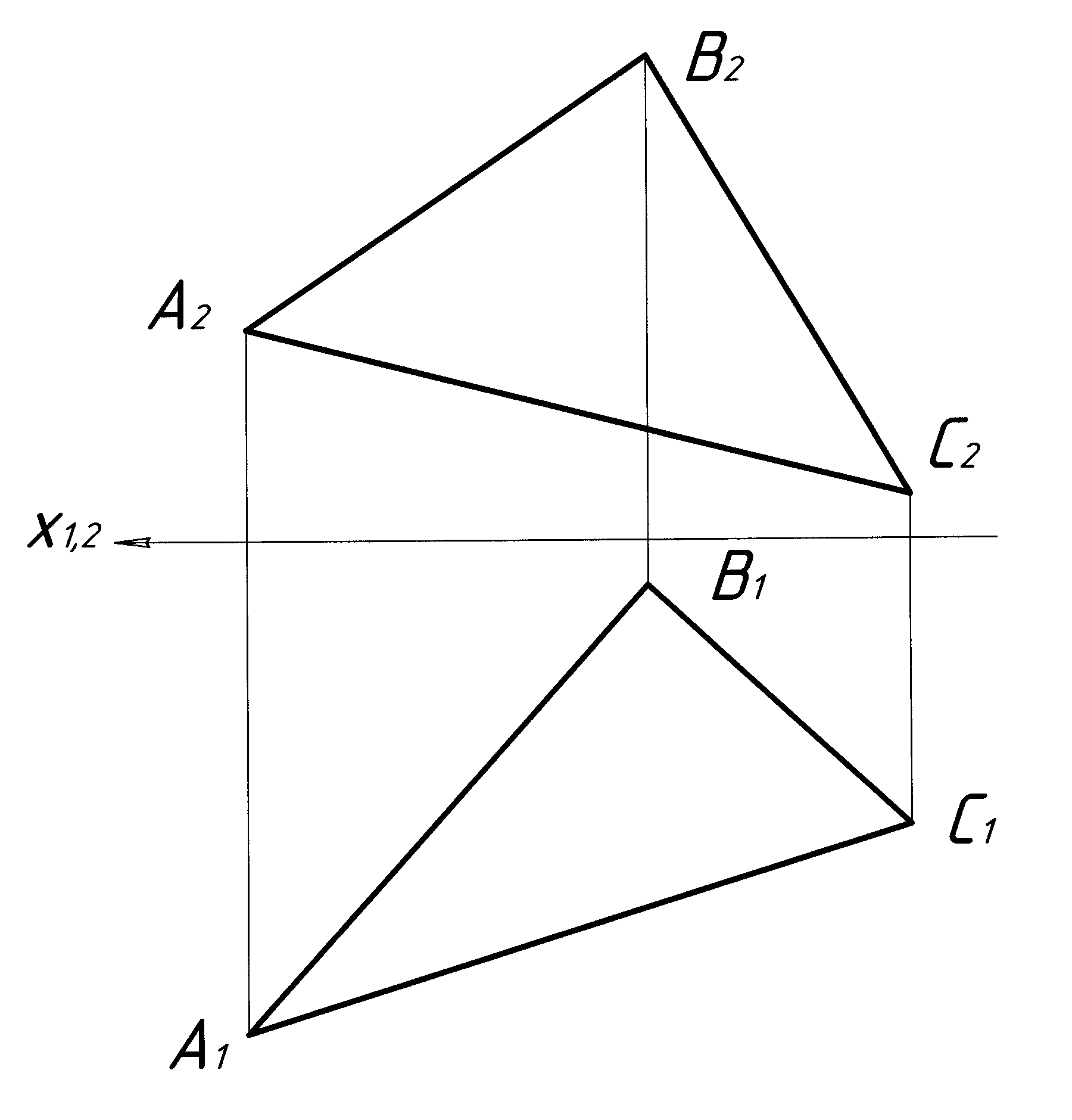

Площиною загального положення називається площина, яка не паралельна (не перпендикулярна) ні одній з площин проекцій. На рисунку 3.1 наведено приклад площини загального положення, яка задана слідами. На рисунку 3.2, а площина загального положення задана трикутником, на рисунку 3.2, б площина задана паралельними прямими.
-
а)
б)
Рисунок 3.2
3.3 Площини окремого положення
До площин окремого положення відносяться площини рівня і проекціювальні площини.
3.3.1 Площини рівня
Площини рівня – це площини, які паралельні одній з площин проекцій.

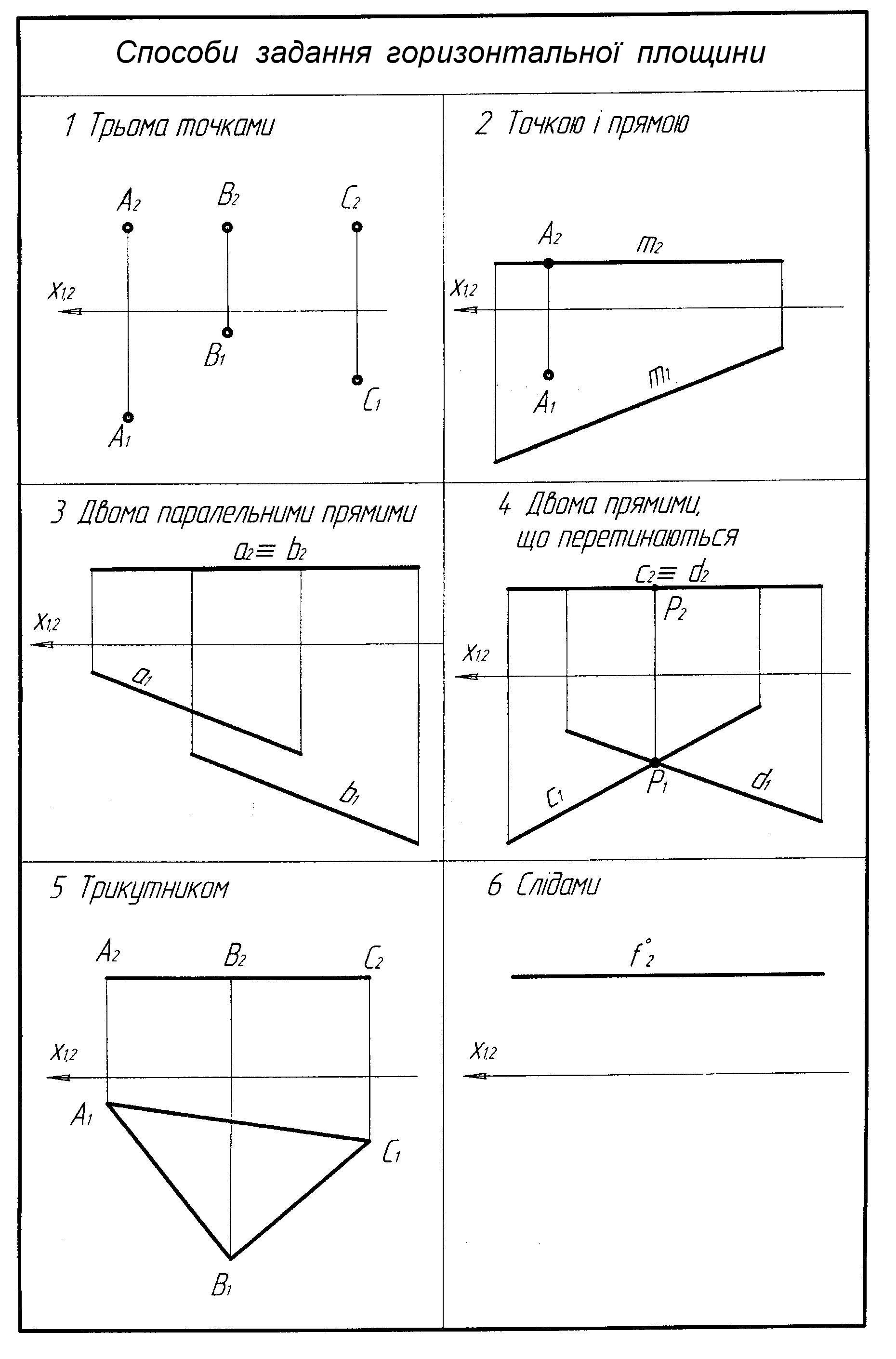

Площина паралельна П1 називається горизонтальною. Горизонтальна площина в системі площин проекцій П1/П2 відображається на П2 в пряму лінію, паралельну осі Ох. На П1 має натуральну величину (рис.3.3).
Площина паралельна П2 називається фронтальною. Фронтальна площина в системі площин проекцій П1/П2 відображається на П1 в пряму лінію, паралельну осі Ох. На П2 має натуральну величину (рис.3.4).
Площина паралельна П3 називається профільною. Профільна площина відображається на П1 і П2 в прямі лінії, які паралельні осям Оу і Оz. На П3 має натуральну величину (рис. 3.5).
Рисунок 3.3
Рисунок 3.4
Рисунок 3.5
3.3.2 Проекціювальні площини
Проекціювальні – називаються площини, що перпендикулярні до однієї з площин проекцій.
Площина перпендикулярна до П1 називається горизонтально-проекціювальною. Така площина відображається на П1 в пряму лінію і має реальні кути нахилу до П2 і П3 (рис. 3.6).
Рисунок 3.6

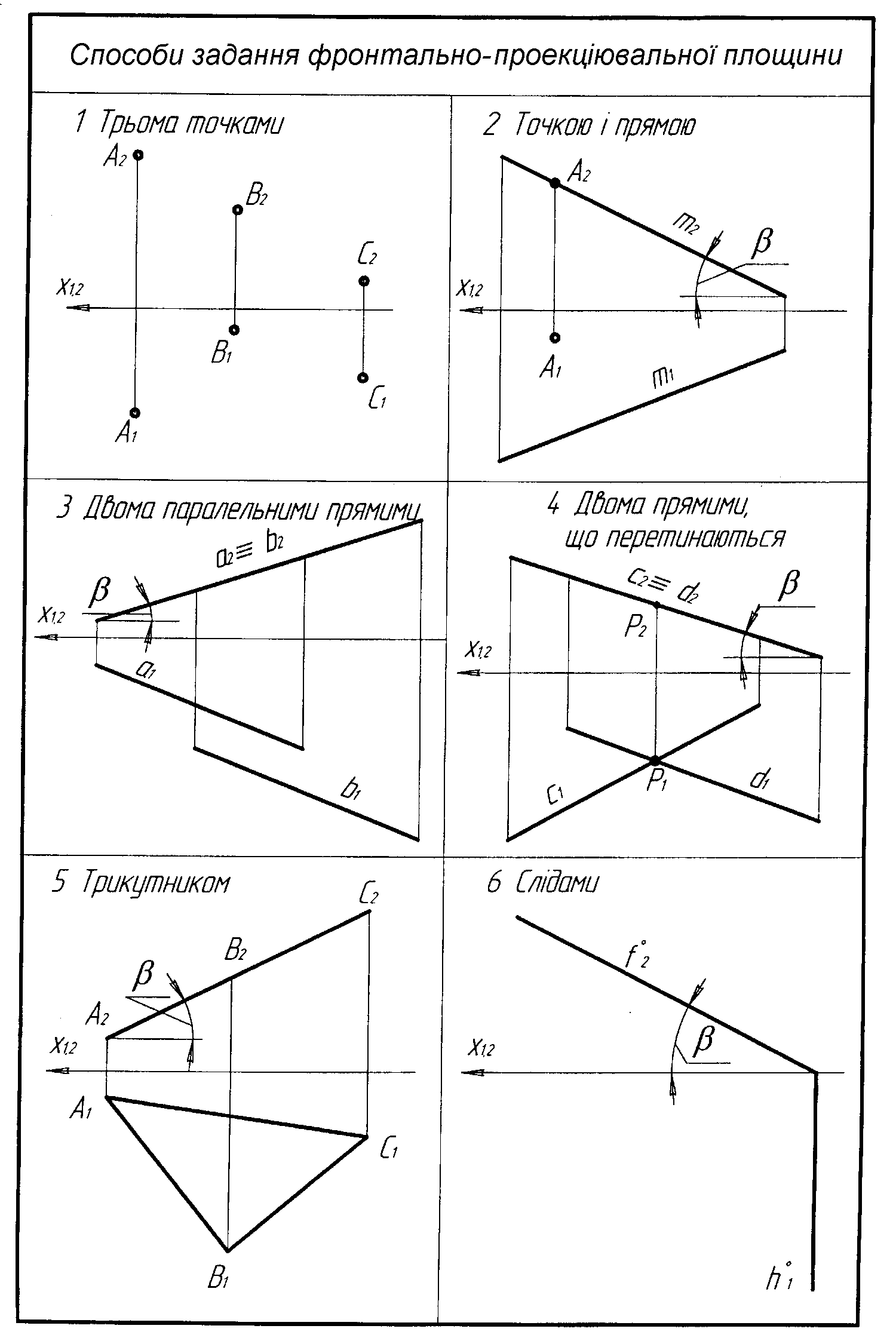

Площина перпендикулярна до П2 називається фронтально-проекціювальною. Така площина відображається на П2 в пряму лінію і має реальні кути нахилу до П1 і П3 (рис. 3.7).
Рисунок 3.7
Площина перпендикулярна до П3 називається профільно-проекціювальною. Така площина відображається на П3 в пряму лінію і має реальні кути нахилу до П1 і П2 (рис. 3.8).
Способи задання профільно-проекціювальної площини | |
1 Трьома точками |
2 Точкою і прямою |
3 Двома паралельними прямими |
4 Двома прямими, що перетинаються |
5 Трикутником |
6 Слідами |
Рисунок 3.8
Тести для самоконтролю
1. Фронтальною площиною називається площина:
а) паралельна до П1;
б) паралельна до П2;
в) паралельна до П3;
г) перпендикулярна до П1.
2. Площину можна задати:
а) прямою і точкою, що не лежить на прямій;
б) прямою і точкою, що лежить на прямій;
в) двома мимобіжними прямими;
г) двома точками.
3. Горизонтальна площина проекцій позначається:
а) П1;
б) П2;
в) П3;
г) П4.
4. Скільки існує способів завдання площини:
а) 3;
б) 4;
в) 5;
г) 6.
5. Фронтальна площина рівня задана на кресленні …
1 |
2 |
3 |
4 |
4 Позиційні задачі
У нарисній геометрії розглядають дві групи задач: позиційні та метричні. Групу позиційних задач складають задачі: 1) на взаємний порядок геометричних фігур; 2) на взаємну належність геометричних фігур; 3) на взаємний перетин геометричних фігур.
4.1 Точка і пряма, що належать площині
Точка належить площині, якщо вона знаходиться на прямій, яка належить даній площині. Пряма належить площині, якщо вона проходить через дві точки, що належать площині.
Задача. Побудувати горизонтальну проекцію точки М, що належить площині (mn). Графічну умову показано на рисунку 4.1.
-
M (M2) (m n)
M1 - ?
Рисунок 4.1
Алгоритм розв’язання задачі
Через точку М (М2) проводять пряму l (l2), що належить заданій площині (mn) (рис. 4.2).
Визначають точки перетину прямої l з прямими m і n і будують горизонтальну проекцію прямої l (рис. 4.3). Будують горизонтальну проекцію точки М1 на l1.
-
Рисунок 4.2
Рисунок 4.3
