1.3.Точка в різних чвертях простору.
Площинами проекцій П1 і П2 простір поділяється на чотири чверті (або квадранти) (рис. 1.13).
Для отримання епюра площину проекцій П1 повертаємо відносно осі Ох1,2 за годинниковою стрілкою до суміщення із площиною П2. При цьому передня напівплощина П1 суміститься з нижньою напівплощиною П2, а задня – з верхньою. Розміщення осей показано на рис. 1.14.
Рисунок 1.13 |
Рисунок 1.14 |

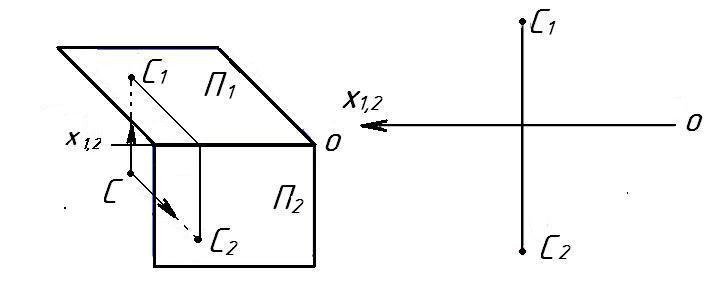

Якщо точка знаходиться у перший чверті, то на епюрі її фронтальна проекція розміститься над віссю Ох1,2, а горизонтальна – під нею (рис. 1.15).
Рисунок 1.15 |
Якщо точка знаходиться у другій чверті, то на епюрі її проекції розмістяться над віссю Ох1,2 (рис. 1.16).
Рисунок 1.16 |
Якщо точка знаходиться у третій чверті, то на епюрі її горизонтальна проекція розміститься над віссю Ох1,2, а фронтальна – під нею (рис. 1.17).
Рисунок 1.17 |
Якщо точка знаходиться у четвертій чверті, то горизонтальна і фронтальна проекція знаходяться під віссю Ох1,2 (рис. 1.18).
Рисунок 1.18 |
1.4 Конкуруючі точки
Точки, які розташовані на одному проекціювальному промені називаються конкуруючими. За допомогою конкуруючих точок визначається видимість геометричних фігур.
На рисунку 1.19 показано дві пари конкуруючих точок А і В, С і D. Точки А і В конкурують (збігаються) на П1, точка В невидима. Точки С і D конкурують на П2, точка D невидима. В дужках на епюрі зображають невидимі точки.
Рисунок 1.19
Тести для самоконтролю
1. Точка А з координатами (0;0;8) знаходиться:
а) на площині П1;
б) на площині П2;
в) на осі Ох;
г) на осі Оz.
2. Креслення фронтально конкуруючих точок показане на рисунку…
1 |
2 |
3 |
4 |
2 Пряма
Оскільки положення прямої в просторі визначається її точками, то для побудови прямої лінії необхідно побудувати проекції двох точок, які належать даній прямій. Такими точками є крайні точки відрізка прямої.
Одна проекція прямої не визначає положення прямої в просторі. В площині α можна провести кілька прямих. Їхні проекції можуть збігатися з проекцією прямої АВ на П1 (рис. 2.1).
Дві проекції прямої повною мірою визначають її положення у просторі (рис. 2.2).
Рисунок 2.1 |
Рисунок 2.2 |
На рисунку 2.3, а пряма задана відрізком, який обмежений двома точками А і В. На рисунку 2.3, б пряма m не обмежена точками.
-
а)
б)
Рисунок 2.3
2.1 Пряма загального положення

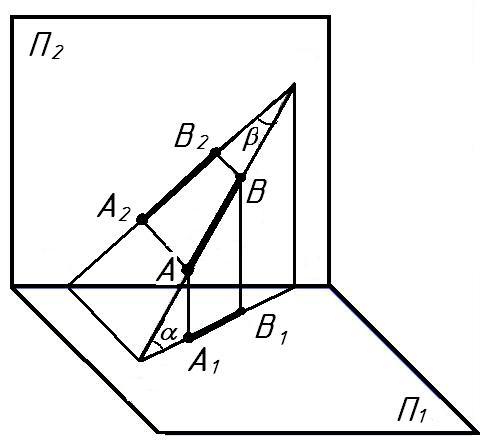

Пряма, яка не паралельна (не перпендикулярна) ні одній з площин проекцій називається прямою загального положення. На рисунку 2.4 відрізок АВ займає загальне положення. На П1, П2 і П3 відрізок АВ не паралельний (не перпендикулярний) до осей координат. Така пряма не має натуральної величини і реальних кутів нахилу на основних площинах проекцій (рис. 2.5). На рисунку 2.3, а,б показано приклад прямих загального положення в двох площинах проекцій.
Рисунок 2.4 |
Рисунок 2.5 |
