3 .4 Расположение камер

Рисунок 1 – Общий план объекта

Данное лечебное учреждение имеет два корпуса. Главный корпус делится на 3 отдела. Детское и травматологическое отделение занимает всего 2 этажа, остальные этажи относятся главному корпусу.

1. Главный корпус

2. Детское отделение

3. Травматологическое отделение

4. Инфекционный корпус

Неправильная установка камер может уменьшить степень надежности системы видеонаблюдения. Камеры должны обхватывать помещения так чтобы не было мертвых зон, установка в доступных местах может привести к неумышленному или наоборот умышленному повреждению. Просчитать места размещения необходимо с особой тщательностью, чтобы не выкинуть деньги на лишнее оборудование, или не наладить неправильную систему видеонаблюдения. Первый этаж лечебного учреждения самый проходимый и легок к проникновению поэтому на этот этаж будет больше внимания чем на о стальные, соответственно на первом этаже будет больше количество камер.

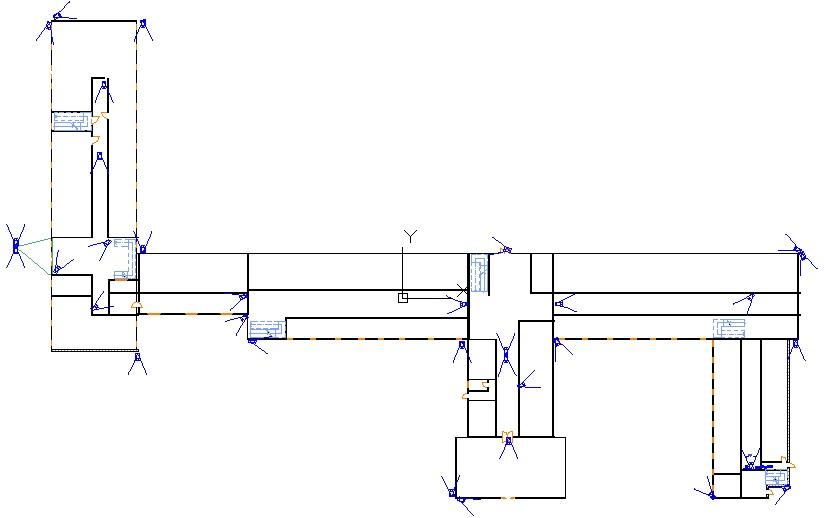

Рисунок 2 – Схема размещения оборудования 1 этаж главного корпуса

Рисунок 3 – Схема размещения оборудования 2 этаж главного корпуса

Рисунок 4 – Схема размещения оборудования 3 этаж главного корпуса

Р исунок 5 – Схема размещения оборудования 4 этаж главного корпуса

Рисунок 6 – Схема размещения оборудования 1 этаж инфекционного корпуса

Рисунок 7 – Схема размещения оборудования 2 этаж инфекционного корпуса

Рисунок 8 – Схема размещения оборудования 3 этаж инфекционного корпуса

4 Состав системы видеонаблюдения

В минимальную конфигурацию системы видеонаблюдения входят:

- видеокамеры;

- устройства обработки видеосигналов (квадраторы, мультиплексоры);

- записывающее оборудование (видеомагнитофоны, видеорегистраторы);

- устройства вывода изображений (видеомониторы).

В более крупных системах могут использоваться дополнительные управляющие и вспомогательные устройства – матричные коммутаторы, клавиатуры управления видеокамерами, видеопринтеры, усилители-распределители, модуляторы.

Общая схема системы видеонаблюдения представлена на рисунке 9.

Рисунок 9 – Общая схема системы видеонаблюдения

Составляющими элементами структуры ВН являются:

1) видеокамеры – это устройства, формирующие видеосигнал из светового потока, проходящего через объектив и попадающего на приемную матрицу с зарядовой связью.

2) Устройства обработки видеосигналов – приборы, обрабатывающие видеоизображения, получаемые от нескольких видеокамер, анализирующие изображение и передающие их в заданном формате на видеомонитор.

Видеонаблюдение различают квадраторы (для одновременного вывода на видеомонитор изображений от 4-х видеокамер) и мультиплексоры (для последовательной записи изображений с 4-32-х видеокамер на видеорегистратор (видеомагнитофон) и вывода этих изображений на монитор). Мультиплексоры позволяют просматривать «живое» видео от нескольких видеокамер одновременно и воспроизводить ранее записанные фрагменты.

Матричные коммутаторы обеспечивают вывод изображений от любой видеокамеры системы на любой из подключенных видеомониторов или видеорегистраторов. Обычно матричные коммутаторы используются в крупных системах видеонаблюдения с числом видеокамер более 32-х.

3) Видеорегистраторы (видеомагнитофоны) обеспечивают запись, хранение и последующее воспроизведение изображений, поступающих как от видеокамеры, так и от устройства обработки видеосигналов.

4) Видеомониторы предназначены для круглосуточного и высококачественного отображения изображений с видеокамер системы видеонаблюдения. В зависимости от используемых видеокамер применяются черно-белые или цветные видеомониторы. Монитор для видеонаблюдения отличается от обычного телевизора более четким изображением и высокой разрешающей способностью.

5) Видеосервер ― является специализированным устройством на базе персонального компьютера, используемым для записи, хранения и просмотра видео- и аудиоархивов. В большинстве случаев видеосервер преобразует аналоговый сигнал с камер видеонаблюдения в цифровой и записывает его на жесткий диск для хранения, передачи и просмотра данных. Таким образом, он позволяет объединить между собой аналоговые и цифровые системы видеонаблюдения.

6) Среды передачи телевизионных сигналов

После считывания заряда с ПЗС матрицы и преобразования его в электрический сигнал, он должен пройти путь от видеокамеры до видеосервера. Путь этот может быть не близким, так как камеры могут располагаться за несколько километров от места концентрации видеоизображения. Также надо учитывать и электромагнитные помехи, которые также оказывают действие на видеосигнал. Основные свойства различных сред передачи данных представлены в таблице 8.

Таблица 8 – Сводные данные различных сред передачи

Тип кабеля	Длина линий связи без усилителя	Дополнительное оборудование	Примечание
Коаксиальный кабель	До 300 м	Не используется	Возможность возникновения токовых петель. Чувствительность к различным наводкам. Малая длина линий связи
Витая пара	До 1800 м	Передатчики и приемники сигнала	Отсутствие токовых петель. Высокая защищенность от помех. Стоимость кабеля и монтажа ниже чем коаксиального кабеля
Оптоволокно многомодовое одномодовое	До 4 км До 40 км	Передатчики и приемники сигнала	Отсутствие токовых петель. Максимальная защищенность от наводок

1) Коаксиальный кабель – наиболее распространенный способ передачи изображения в реальных системах видеонаблюдения.

Основными характеристиками кабеля являются его волновое сопротивление, диаметр и погонное затухание. Как правило, входные и выходные сопротивления основных компонентов системы имеют значение 75Ом, то есть рассчитаны на применение кабелей с волновым сопротивлением 75Ом. Поэтому применять для передачи видеосигнала кабели с волновым сопротивлением, отличным от 75Ом, не рекомендуется. Затухание в коаксиальном кабеле зависит, в основном, от его диаметра и составляет 2,6 дБ на 100 м (для кабеля диаметром 6 мм) и 1,4 дБ на 100 м (для кабеля диаметром 9 мм).

Особенности выбора и монтажа коаксиального кабеля, применяемого в видеонаблюдении, следующие:

- выбирать коаксиальный кабель с двойной экранировкой, обеспечивающий степень подавления помех не менее 60 дБ;

- применять методы, которые уменьшают влияние помех, возникающих на объекте (предотвращение или уменьшение искрообразования, использование в аппаратуре специальных фильтров для уменьшения паразитного высокочастотного излучения, устранение помех электрической сети (50 Гц), экранирование аппаратуры);

- прокладывать кабели в помещениях в декоративных коробах, трубах, а в опасных (с точки зрения вандализма) помещениях - в металлических трубах и металлорукавах. Возможна также прокладка кабеля по существующим кабельным каналам;

- прокладывать кабели вне помещений в земле или по стенам здания. Для этого должны применяться специальные кабели в броневой оплетке, выдерживающие большие колебания температур (от минус 40 до плюс 70 °С), высокую влажность (100%), воздействие солнечного света, соли и грызунов. Допускается применение обычных кабелей, прокладываемых в герметичных металлических трубах и металлорукавах.

2) Витая пара – один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.

3) Волоконно-оптические линии связи – используются в специальных системах, когда требуются повышенная помехозащищенность, конфиденциальность информации и высокая разрешающая способность. Дальность действия таких систем (как и при передаче по телефонным линиям) практически не ограничена. Относительная дороговизна данных систем обусловлена тем, что камеры не имеют выхода для подключения оптоволоконного кабеля, поэтому требуется вводить в состав системы видеонаблюдения преобразователи электрического сигнала в оптический и обратно. Кроме того, прокладка, сращивание и подключение оптоволокна достаточно сложны. Однако при увеличении дальности передачи видеосигнала стоимость с волоконно-оптическим кабелем меньше стоимости системы передачи с помощью коаксиального кабеля (из-за большого количества усилителей, корректоров и другого оборудования и материалов).
