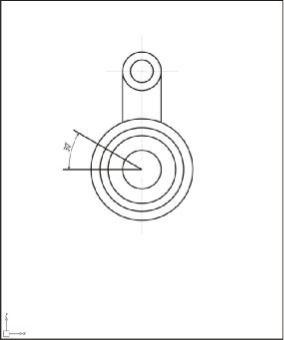

Достраиваются недостающие линии между основной и смещённой окружностями.
4. Построение симметричных отражений.
Для построения симметричного отражения, вначале выделяются объекты, которые необходимо отразить симметрично по оси, затем в закладке «Редактировать» выбирается объект
«Зеркало»
и проводится ось симметрии, относительно которой будет происходить отражение. По завершении подтвердить команду «Enter» или «Пробел».
5. Удаление частей построения.
Чтобы удалить ненужные части построения, в закладке
«Редактирование» выбирается объект «Обрезать»
. Если необходимо удалить линии относительно какого-то объекта, то
следует левой кнопкой мыши выделить необходимый объект
(объект выделится пунктирными линиями), затем попеременно щёлкаются правая и левая кнопки мыши, после чего левой кнопкой выбираются элементы, подверженные удалению. Когда есть необходимость просто обрезать линии, то после нажатия на
объект «Обрезать»
попеременно щёлкаются правая и левая
кнопки мыши, после чего левой кнопкой выбираются элементы,
подверженные удалению.

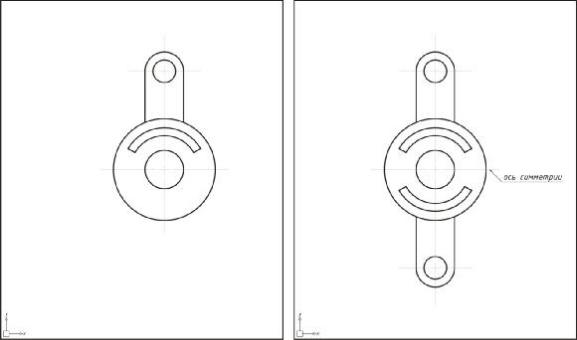

По пункту 4 производится отражение горизонтальной оси симметрии необходимых элементов чертежа.
Внешний контур центральной детали с радиусом «45»
копируется совмещается с построенной частью. Используя объект
«Trim»
(Обрезать), убираются боковые части так, чтобы в местах присоединения смещённых относительно центра деталях,
появилась дуга.
Достраивается недостающая проекция, используя «Line»
(Линия)

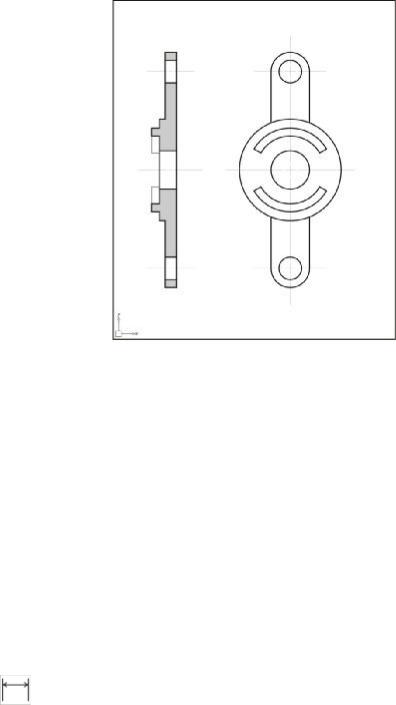

6. Создание замкнутого контура
В закладке «Рисование» выбирается «Границы»
и
отмечаются объекты, границы которых необходимо замкнуть.

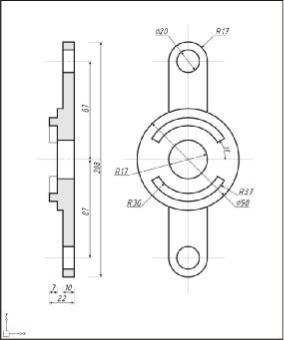

7. Нанесение размеров.
Размеры выносятся при помощи соответствующей панели.
Виды основных разметных линий:
– Линейный размер, выставляется по проекционным
осям.
– Наклонный размер, выставляется параллельно наклонным линиям.
– Угловой размер.
– Радиус.
– Диаметр.
8. Объёмное изображение.
Через копирование («Ctrl+C») выделенная модель вставляется («Ctrl+V») в режим рабочего стола «Модель».
Переключение рабочей области на аксонометрическое
изображение, происходит нажатием кнопки
.

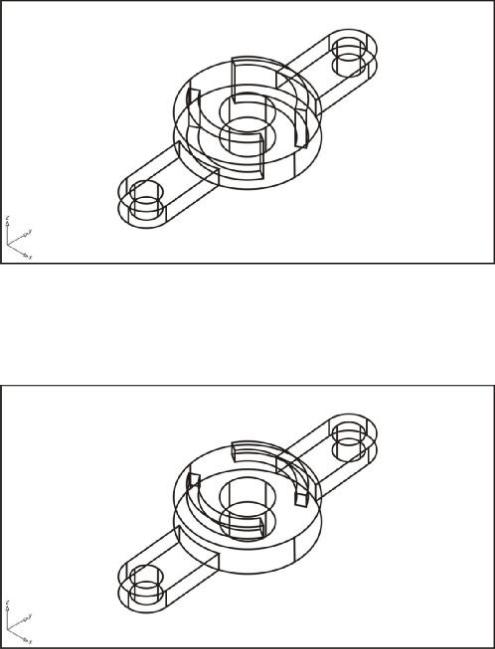

Для выдавливания из контура фигуры выбирается функция
«Выдавить»
, выбирается нужный объект и вводится размерность «10». Аналогично придаётся объём оставшимся объектам с размеров в «15» и «22».
После объекты объединяются, для чего выбирается функция
«Соединение»
. По завершении операции нажимается «Enter».

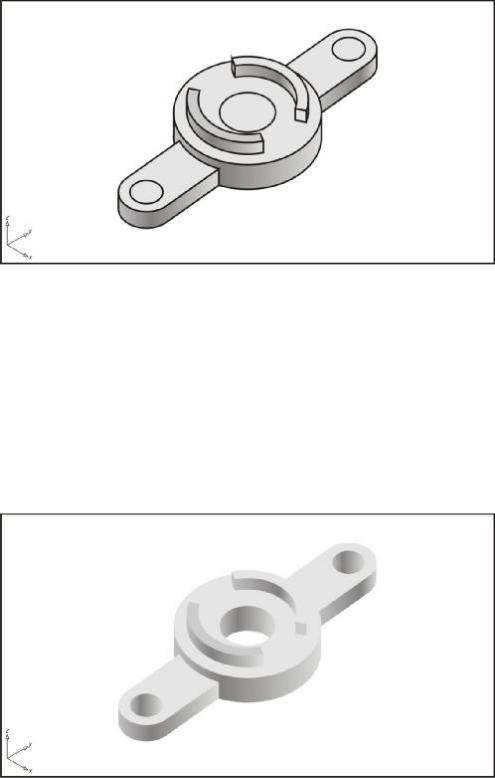

Для предания модели реалистичного объёма, в панели
«Вид»на вкладке «Затемнение» выбирается «Затемнение по
Гуро».
Для проведения последнего действия, необходимо выбрать
функцию «Вычитание»
, затем выбрать объект, из которого будет производится вырезание, подтвердить команду «Enter»,
после чего выбирается объект вычитания. По завершении операции нажимается «Enter».
Пример построения детали 3.
Исходные данные:
Чертежи выполняются в режиме рабочего стола «Лист»
(переключение расположено справа под командной строкой), с
последующим переносом основной проекции (вид сверху) путём копирования («Ctrl+C») и вставки («Ctrl+V»), в режим рабочего стола «Модель».
Для построения данной детали требуется выполнить алгоритм:
1. Построение простейших объектов и
расположение их относительно друг друга.
Для построения прямой в закладке «Рисование»
используется объект «Линия»

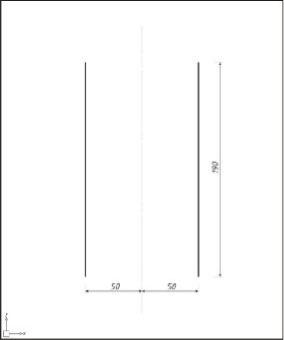

Убедившись, что кнопка «Polar Tracking» под командной строкой включёна, проводится отрезок заданного размера «190». Затем выбирается объект «Смещение»
, команда подтверждается нажатием «Enter» или «пробел» и
левой кнопкой мыши выделяется объект, который будет подвергаться смещению. После чего в командной строке водится число, на которое объект будет смещён («100») и левой кнопкой мыши щёлкается по пустому полю в ту сторону, в которую необходимо смещение.
