3. Уровень доступа
Сети доступа всегда создаются «по месту» и обеспечивают широкополосный доступ пользователя к NGN. Современное программное обеспечение позволило реализовать все современные услуги в одном компьютере, до предела сузив задачу, возлагаемую на сети доступа.
Сети доступа NGN развиваются как технологии обеспечения высокоскоростных каналов передачи данных, причем по мере развития сетей нового поколения ожидаемая скорость доступа растет экспоненциально.
Варианты доступа так же различны. Каждое техническое решение имеет свои преимущества и недостатки. Это позволяет технологиям сосуществовать в соответствии с принципом демократичности NGN.
Рис.2

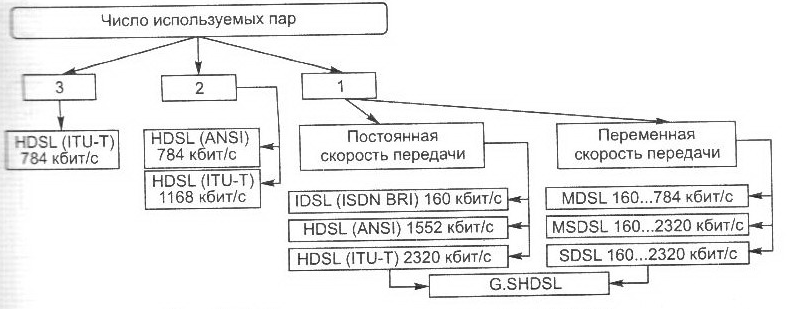

На рисунке 2 показана общая схема организации широкополосного доступа в технологии DSL и различные варианты технологии HDSL.
Технологии ADSL, ADSL2, ADSL2+, RE-ADSL были изначально ориентированы на решение задачи цифровизации сетей и редко использовались для предоставления широкополосного доступа пользователям. Развитие технологии ассиметричного доступа привело к созданию семейства технологий ADSL, которые весьма широко применяется в мировой практике в качестве технологии широкополосного доступа NGN.

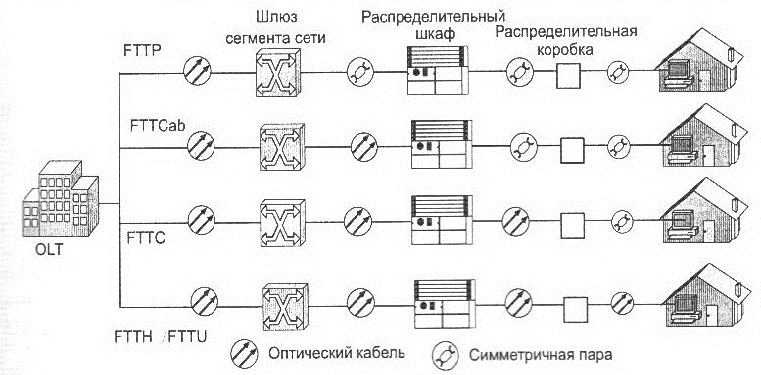

Так же развитие оптических кабельных систем привело к появлению оптических широкополосных сетей доступа. В настоящее концепция оптических абонентских сетей, которая получила название FTTx (Fiber Transport To…) широко применяется для построения сетей, в том числе NGN.
Рис. 3
Концепция FTTx определила стратегию использования оптического кабеля в абонентской сети. Дальнейшее ее развитие шло в направлении проработки конкретных конфигураций и решений вопроса, каким образом можно использовать оптические системы.
Еще одна технология широкополосного доступа, требующая, как правило, нового строительства, - городские сети Ethernet.
Идея использовать технологию Ethernet в качестве одной из возможных технологий широкополосного доступа связана с тем фактом, что она фактически победила другие конкурентные решения по развертыванию локальных сетей (LAN). Современные оценки показывают, что более 90% всего NGN в настоящее время является трафиком Ethernet. Как следствие, при подключении индивидуальных пользователей к сети NGN самым распространенным интерфейсом является Ethernet.
4. Транспортный уровень

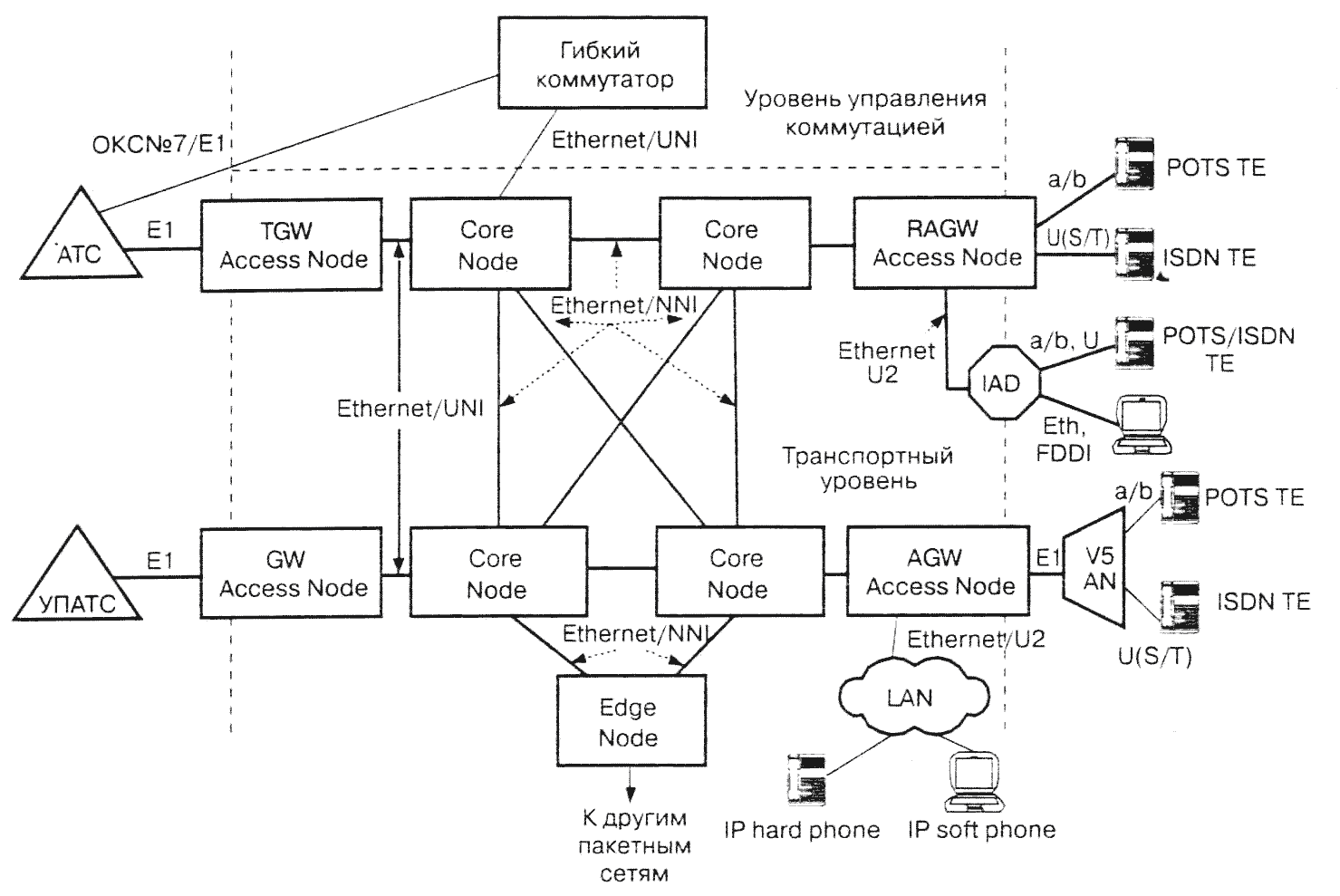

Транспортный уровень сети NGN строится на основе пакетных технологий передачи информации. Основными используемыми технологиями являются ATM и IP. Как правило, в основу транспортного уровня мультисервисной сети ложатся существующие сети ATM или IP, т. е. сеть NGN может создаваться как наложенная на существующие транспортные пакетные сети. Сети, базирующаяся на технологии ATM, имеющей встроенные средства обеспечения качества обслуживания, могут использоваться при создании NGN практически без изменений. Использование в качестве транспортного уровня NGN существующих сетей IP потребует реализации в них дополнительной функции обеспечения качества обслуживания. В случае, если на маршрутизаторе/коммутаторе ATM/IP реализуется функция коммутации под внешним управлением, то в них должна быть реализована функция управления со стороны гибкого коммутатора с реализацией протоколов H.248/MGCP (для IP) или BICC (для ATM). Типовая структура транспортной сети представлена на рисунке 4
Рис.4
