Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра радиооборудования и схемотехники

Лабораторная работа №2

Исследование свойств усилителя с отрицательной обратной связью

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверили

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛЬ РАБОТЫ

Исследование влияния отрицательной обратоной связи на основные показатели усилителя при различных видах обратной связи.

ДОМАШНЕЕ ЗАДАНИЕ

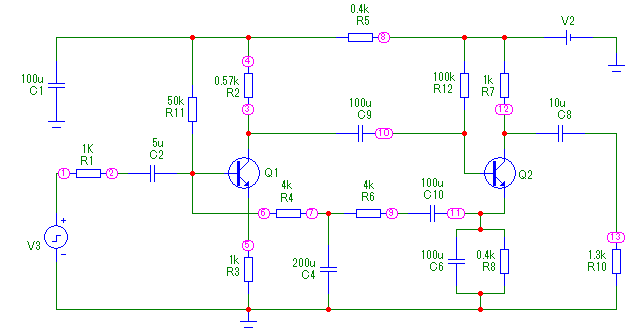

Схема исследуемого каскада:

Имеется последовательная ООС по току в первом каскаде за счет резистора R3.

Zн

K

ген.

β

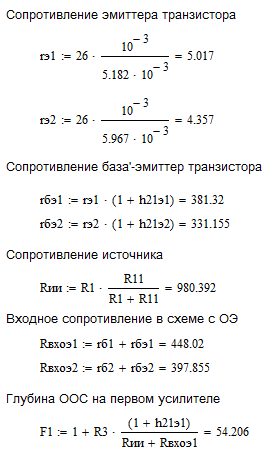

Формула для глубины ООС

F=1+βK_u

F^*=1+βK^*_u

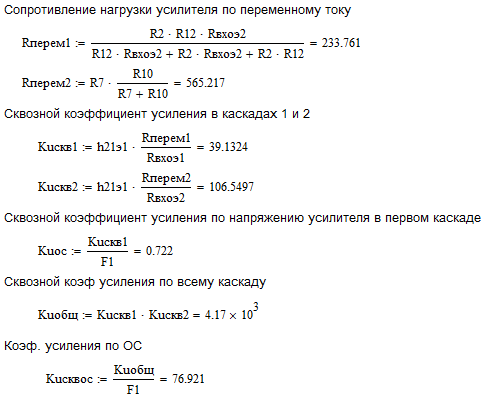

ВЫПОЛНЕНИЕ РАБОТЫ

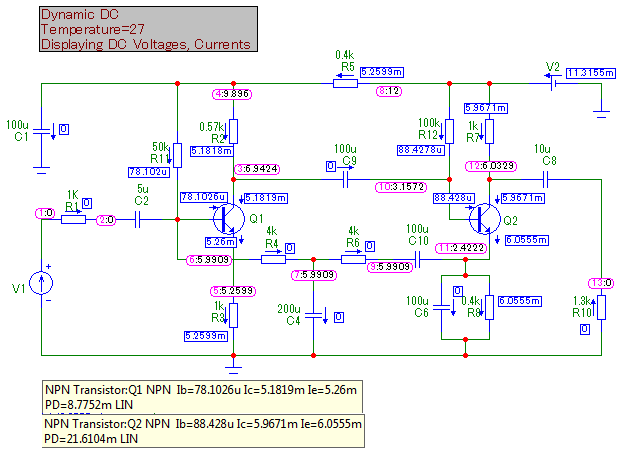

Проверка режима по постоянному току

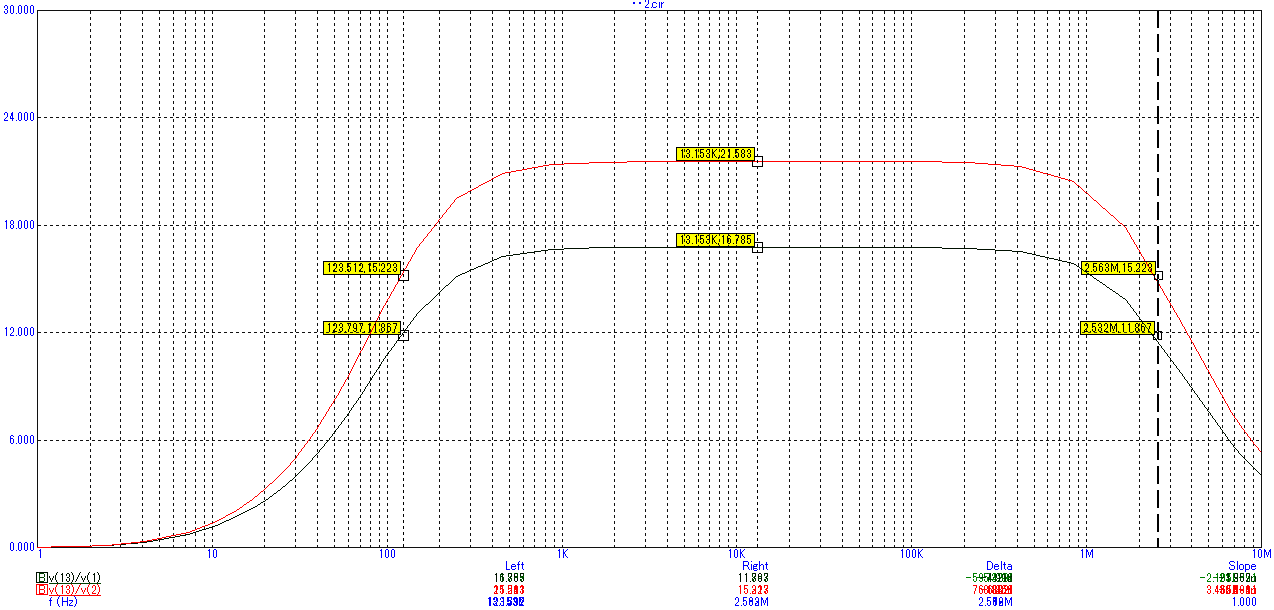

2.1 Исследование АЧХ, коэффициентов усиления Ku(f), K_скв(f)

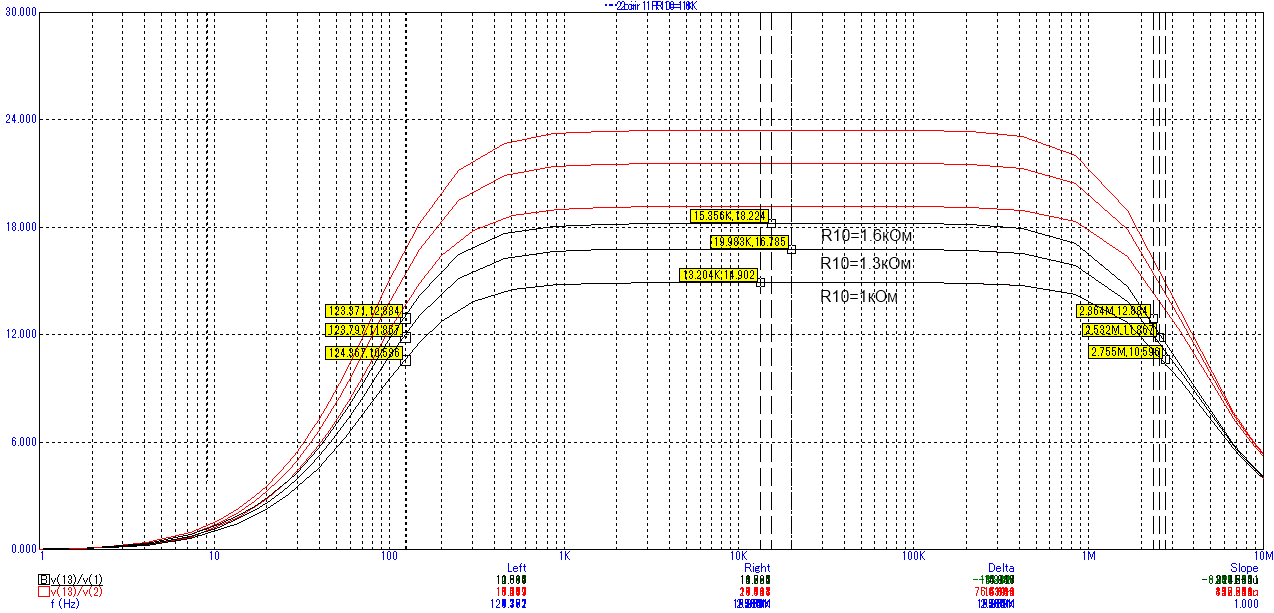

2.2 Режим Stepping. Изменение значения R10

Увеличение значения сопротивления R10 влечет увеличение Кu и уменьшение fн.

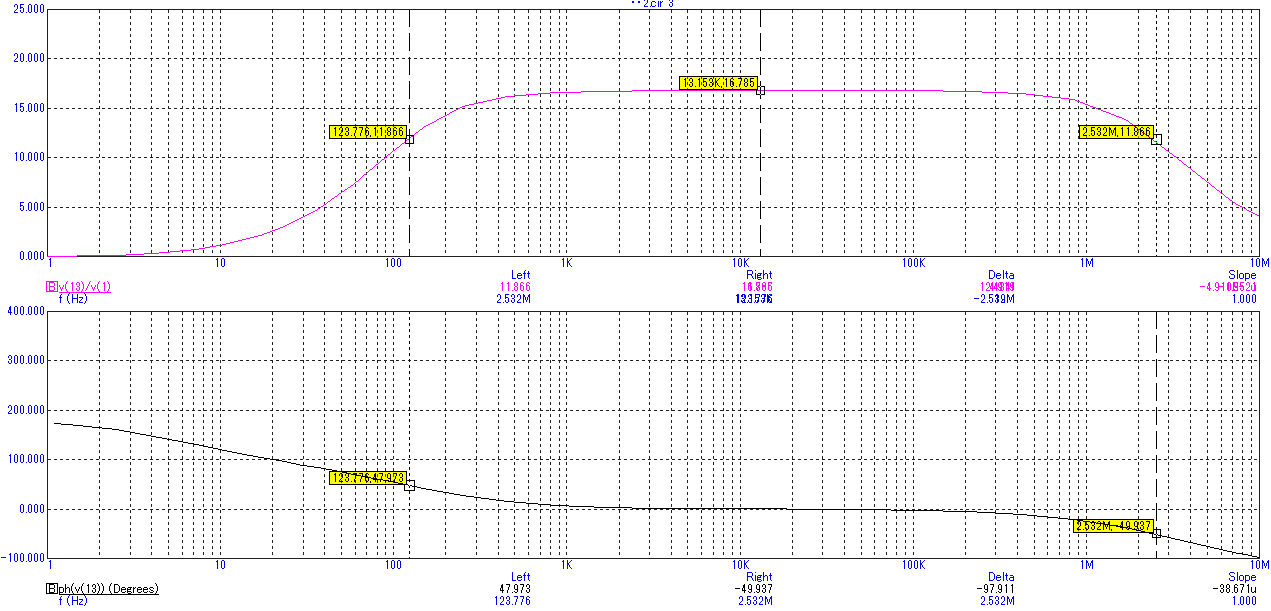

2.3 Исследование ФЧХ

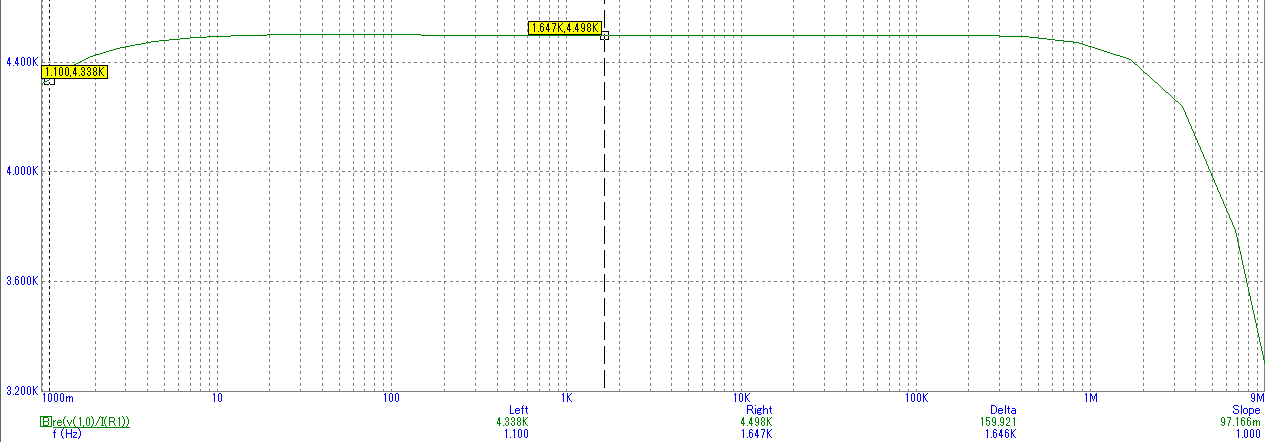

2.4 График зависимости Z_вх(f)

На средних частотах Z_вх=const= 4.498 кОм

5. Режим расчета переходных характеристик

Для анализа переходных характеристик заменим источник синусоидального напряжения V1 на источник импульсных сигналов.

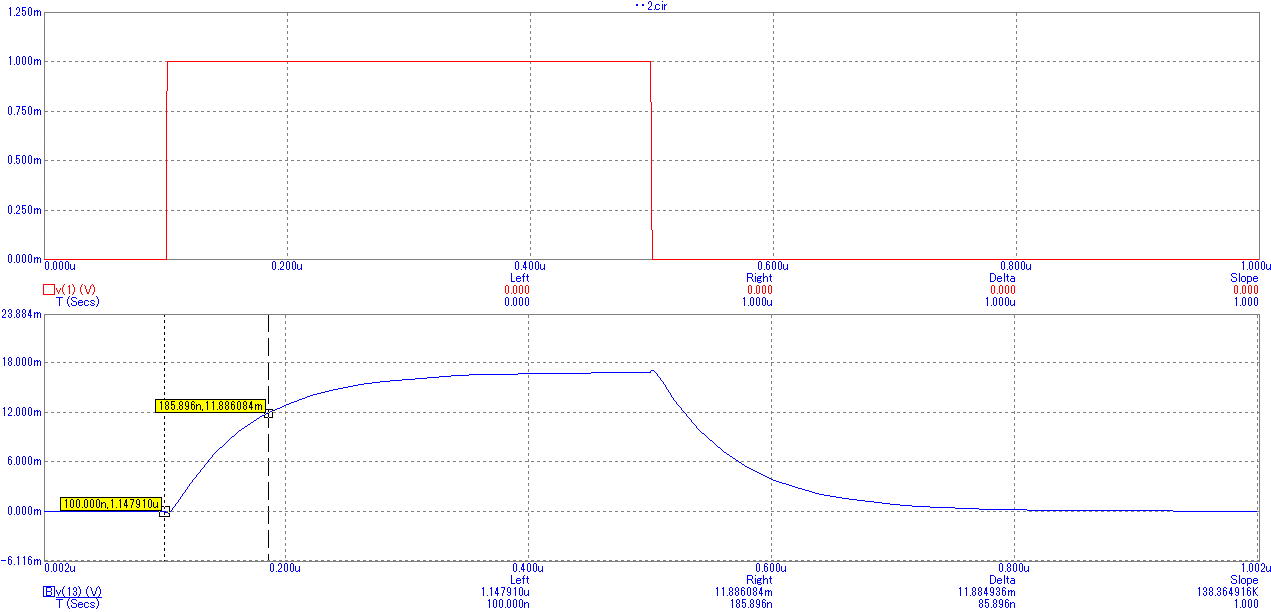

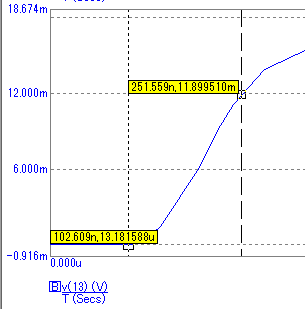

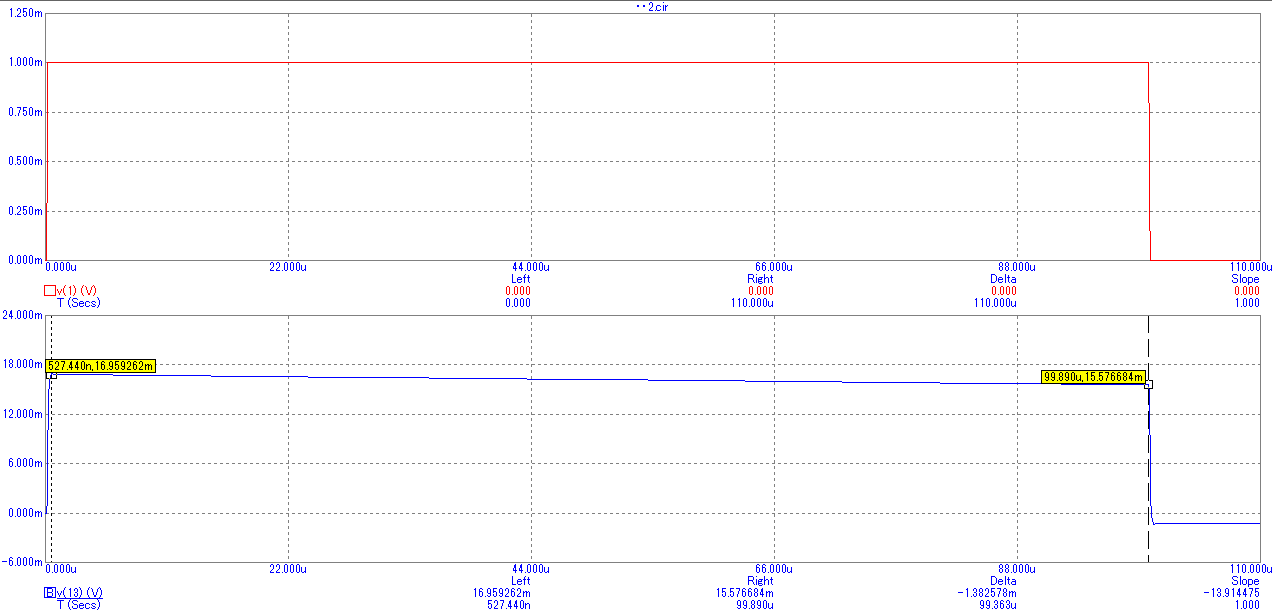

Анализ переходных процессов в области малых времен

Анализ переходных процессов в области больших времен
