САЭУ - ЛР3

Федеральное агентство связи

Государственное образовательное учреждение высшего профессионального образования

Московский Технический Университет Связи и Информатики

(МТУСИ)

Кафедра радиооборудования и схемотехники

Лабораторная работа №3

Цепи ВЧ-коррекции

Выполнила

студентка группы БРА1101

Тюрина А.В.

Проверили

Кубицкий А.А.

Долин Г.А.

Москва 2013

ЦЕЛИ РАБОТЫ

Исследование влияния корректирующих звеньев и отрицательной обратной связи на частотные свойства и переходные характеристики резисторных каскадов.

Выбор параметров корректирующих цепей для обеспечения максимально плоской АЧХ усилителя и минимума искажений переходной характеристики.

ДОМАШНЕЕ ЗАДАНИЕ

Схема исследуемого каскада с простой параллельной ВЧ коррекцией индуктивностью L.

Значения элементов приведены на рис.1

Рис.1

Схема исследуемого каскада с эмиттерной ВЧ – коррекцией.

Значения элементов приведены на рис.2

Рис.2

Параметры транзистора КТ316В:

• объемное сопротивление базы r_б=66.7 Ом;

• статический коэффициент усиления по току h_21э=74.97;

• емкость коллекторного перехода С_кб=3.93 пФ;

• емкость эмиттерного перехода С_эб= 1.16 пФ;

• f_t=10¹²/94.42 Гц

Рассчитать следующие характеристики:

• Рассчитать верхнюю частоту для схемы

• Получить АЧХ каскада, определить нижнюю и верхнюю граничную частоты

• Получить переходную характеристику на выходе усилителя для случая максимально плоской АЧХ и, по ней установить время установления импульса, величину выброса импульса.

Индуктивная ВЧ-коррекция

Эимттерная ВЧ коррекция

ВЫПОЛНЕНИЕ РАБОТЫ

Проверка режима по постоянному току

1. Исследование АЧХ

2. Получение максимально плоской АЧХ изменением L1 и R4.

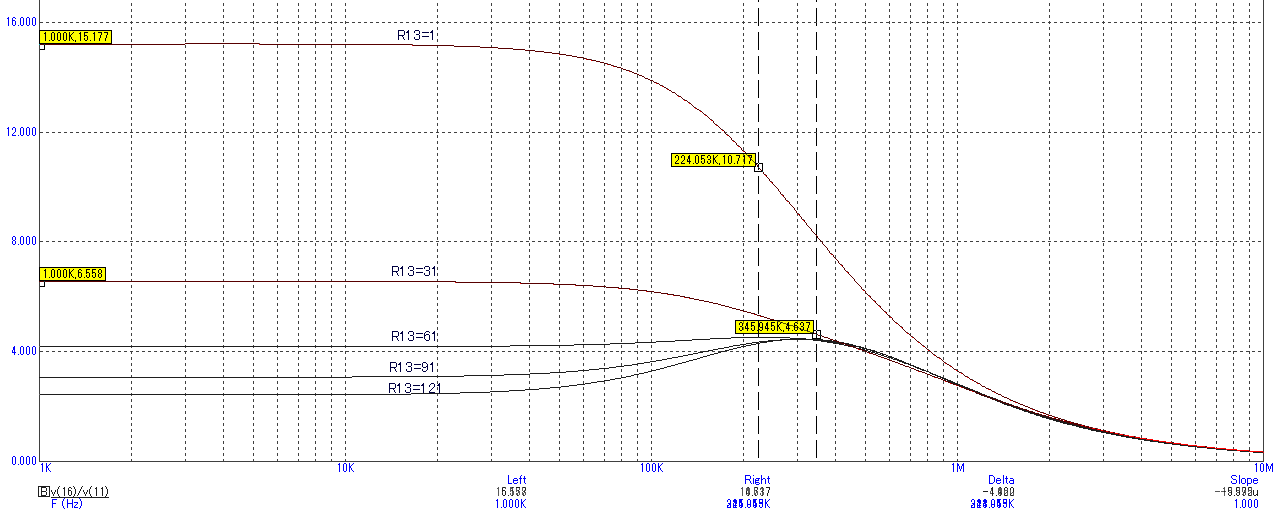

3. Получение максимально плоской АЧХ изменением С9 и R13.

4. Исследование переходных характеристик.

Источником сигнала является генератор импульсов.
