.docxМИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Поволжский государственный технологический университет
Кафедра радиотехники и связи
Отчет по практике
Вариант № 1
Нахождение корней уравнения в MathCad
Выполнила: студентка группы ИТС-11
Блинова Е.В.
Проверил: аспирант кафедры РТиС
Чернов А.А.
Йошкар-Ола
2010
Цель работы: нахождение корней уравнения в программе MathCad с использованием встроенных функций root, polyroots, символьного решения.
№ варианта |
Интервал нахождения корней |
Уравнение |
1 |
[-1; 3] |
x3-2,92x2+1,4355x+0,791=0 |
І
-
Запускаем программу MathCad
-
Записываем функцию f(x)= x3-2,92x2+1,4355x+0,791
-
Интервал для нахождения корней определяется шагом в 0.1 т.е.
-
Строим график функции f(x)= x3-2,92x2+1,4355x+0,791 и x0=0. Форматируем график. Нажимаем на пустом месте в поле графика, вызываем контекстное меню (пкм) во вкладке «Формат» ставим галочку в поле «Линии сетки» и «Стиль осей: пересекающиеся»
-
Далее, на графике определяем точки пересечения кривой заданной функцией f(x) и х0. Мы видим, что таких точек всего 3. Точное значение х1, х2, х3 мы сможем узнать вызвав контекстное меню в поле «Трассировка». Получим значения: -0.3; 1.2;2.1 соответственно.
-
Вычислить значение корней с помощью формул: root (f(x1),x1), root (f(x2),x2), root (f(x3),x3)
II
-
Найдем корни заданного в варианте уравнения вторым способом.
-
Создаем вектор из коэффициентов уравнения, используя панель управления Матрица. Задав один столбец и четыре строки для коэффициентов уравнения.
Вектор из коэффициентов уравнения будет иметь следующий вид
-
С помощью встроенной функции r:=polyroots(v) найдем корни уравнения и представим их в виде вектора rT, транспонированного по отношению к r, то есть преобразованного из столбца в строку.
-
Создаем циклы для переменной х и количества найденных корней:
-
Строим график для функции f(x) и f(r)
III
-
Найдем корни уравнения 3 способом.
-
Приравниваем левую часть уравнения к нулю с помощью логического знака «=» (Ctrl+=)
-
Выделяем переменную х и в главном меню выбираем Символика/Переменная/Решить
-
Найдены корни уравнения запишутся в виде вектора:
IV

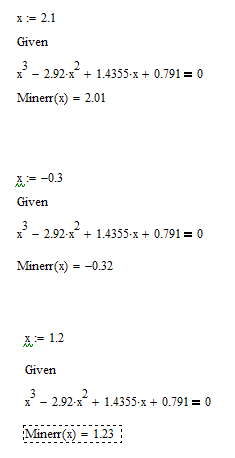

4 способ нахождения приближенного значения решения уравнения использованием функции minerr( x1,…).
-
Записываем чему равно х.
-
Вводим ключевое слово given (дано), с которого начинается блок решений.
-
Записывем уравнение, используя знак логического равенства между правой и левой частью уравнения.
-
Обращаемся к функции minerr( x). Корень будет найден.
