Порядок работы с чашечным анемометром.
Записать начальное показание Nн шкалы счетчика анемометра при выключенных стрелках.
Установить прибор в воздушный поток так, чтобы ось была перпендикулярна направлению движения воздуха.
Включить одновременно секундомер и стрелки анемометра.
Через промежуток времени t = 60 - 120 сек выключить секундомер и стрелки анемометра.
Записать конечное показание N2 шкалы счетчика анемометра.
Определяется по формуле 12 число делений n, приходящихся на 1 с.
(12)
где t - длительность работы анемометра.
Скорость движения воздуха wср (м/с) определяется по зависимости wср = f (n), (прил. 4) полученной при тарировке.
Порядок замеров давления микроманометром типа ммн.
Установить прибор на устойчивом столе.
Отрегулировать горизонтальное положение корпуса прибора винтами по уровням 2 (рис. 13). Вначале рекомендуется вращать винт 2 и устанавливать первый уровень 16, а затем вращать винт 5 и устанавливать второй уровень, расположенный перпендикулярно первому.
Установить рамку с измерительной трубкой на максимальный предел измерения k = 0,8, чтобы при замерах неизвестного давления не произошло переливания спирта через верхний конец измерительной трубки.
1. Повернуть ручку трехходового крана против часовой стрелки на «нуль».
Проверить наличие спирта в чашке по мениску в трубке около нулевого деления. Если спирт не залит или не приближается к нулевому делению шкалы, отвернуть пробку, залить или долить спирт в таком количестве, чтобы уровень спирта в трубке был около нуля. Завернуть пробку 13 до отказа.
Вращением винта регулятора уровня установить мениск спирта в трубке на нуль шкалы.
2. Повернуть ручку трехходового крана по часовой стрелке до упора.
К «плюсу» штуцера трехходового крана микроманометра подключен резиновый шланг с пневмометрической трубкой для измерения полного давления. Эта трубка предназначена для измерения полного давления, имеет полусферическую головку обтекаемой формы с центральным отверстием диаметром не более 0,3 d, где d – наружный диаметр трубки.
Конец трубки предназначенной для измерения статического давления, заострен в форме клина с углом не более 10о, чтобы устранить завихрения воздушного потока при обтекании и повысить точность измерений. Эта трубка с помощью резинового шланга соединена с «минусом» трехходового крана.
Перед началом замеров проверить герметичность соединений: осторожно вдувая воздух в отверстие пневмометрической трубки, поднять спиртовой столбик в микроманометре на 70 – 100 мм, а затем плотно зажать отверстие трубки. Если при этом уровень спирта опускается, значит, в системе есть неплотности. Необходимо уплотнить места соединений резиновых шлангов со штуцерами микроманометра и пневмометрической трубки и добиться, чтобы столбик спирта оставался неподвижным при проверке на герметичность.
Если уровень спирта в трубке при k = 0,8 поднимается незначительно, следует уменьшить угол наклона трубки до k = 0,6 или k = 0,2, в зависимости от максимальной величины измеряемого давления.
Установив минимально возможное положение угла наклона шкалы, повернуть трехходовой кран к правому упору, окончательно откорректировать нуль шкалы, предварительно проверив положение прибора по уровням, а затем приступить к замерам давления.
Во всасывающем и нагнетательном воздуховодах динамическое скоростное давление измеряется одинаково. Пневмометрическая трубка, подключенная к плюсу чашки микроманометра измеряет полное (общее) давление в воздуховоде, а трубка, подключенная к «минусу» чашки соединена с концом стеклянной трубки, измеряет статическое давление. Таким образом, показания столбика спирта в измерительной стеклянной трубке есть результат алгебраического сложения двух давлений – общего и статического и, по определению, есть скоростное (динамическое) давление.
Давление Р (Па), измеряемое микроманометром, определяется зависимостью:
= (13)
где – разность уровня мениска по шкале прибора, мм;
- тарировочный коэффициент;
- угол наклона измерительной трубки прибора;
- плотность спирта при 20 0С.
Если принять произведение ,то
(14)
где - постоянный множитель прибора.
Значение величины К наносятся на стойке прибора.
Результаты измерений и расчетов заносят в таблицу 5.
Динамическое давление определяется за счет скорости потока воздуха соотношением. Вытекающим из уравнения Бернулли:
, (15)
Следовательно, скорость воздуха
, (16)
где -динамическое давление, Па;
- плотность воздуха, кг/м3.

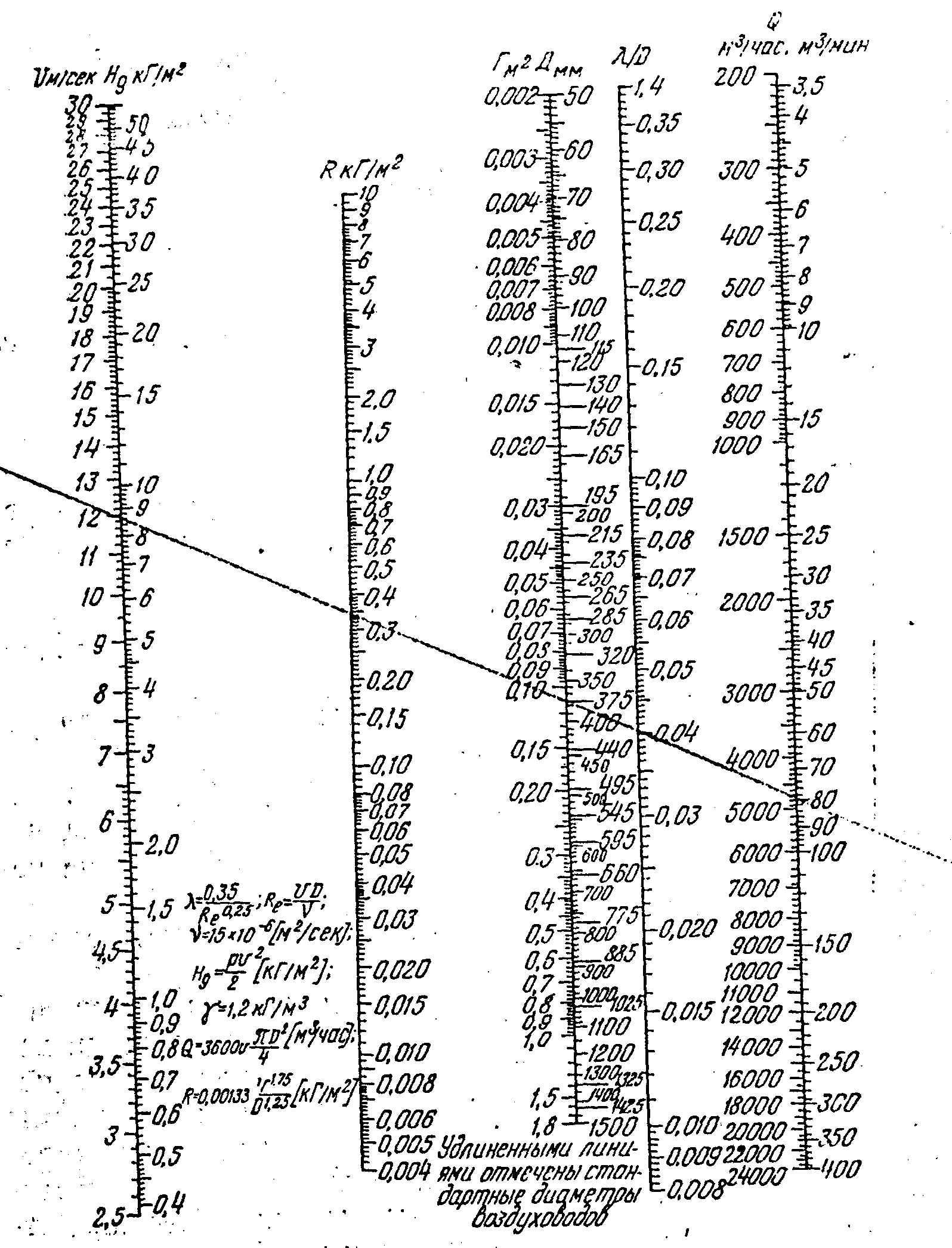

Для облегчения расчетов можно пользоваться номограммой (рис. 16). Соединяя линейкой среднюю скорость на левой (первой) вертикали с диаметром воздуховода на третьей вертикали, находят расход воздуха на правой (пятой) вертикали.
Рис. 16. Номограмма для расчета вентиляционных воздуховодов.
Таблица 5. Результаты замеров в прямоугольном или круглом воздуховодах
при F=..., м2; Т=..., К; rж =..., кг/м3; a=..., °; К=...
Точки |
П а р а м е т р ы | ||||||
|
Lн, мм |
Lк, мм |
DL, мм |
Рд, Па |
wср, м/с |
Vср, м3/с |
Gср, кг/с |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
. |
|
|
|
|
|
|
|
n |
|
|
|
|
|
|
|
Средние значения |
|
|
|
|
|
|
|
ТРЕБОВАНИЯ К ОТЧЕТУ
Отчет должен содержать: цель работы, расчеты скорости и расходов воздуха по соответствующим формулам.
ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ
1. Способы и приборы для измерения скоростей воздуха.
2. Устройство анемометра.
3. В каких диапазонах скоростей используются анемометры различных типов?
4. Что называется избыточным давлением?
5. Может ли быть избыточное давление отрицательным?
6. Понятие о статическом, скоростном и общем давлениях. Как они определяются и измеряются?
7. Назначение и устройство микроманометра ММН.
8. Как устанавливается нуль шкалы в измерительной трубке?
9. Устройство и работа трехходового крана?
10. Какие давления измеряются с помощью микроманометра ММН и как?
11. Как определить расход воздуха в воздуховоде с использованием ММН.
