Лабораторная работа 6 Принцип действия, устройство автономного кондиционера и сплит - системы
ЦЕЛЬ РАБОТЫ
Целью работы является изучение конструкции автономного кондиционера и сплит – системы. Практическое использование и закрепление знаний по построению процессов обработки воздуха в d-I диаграмме влажного воздуха.
В результате проведения работы должны быть закреплены знания по процессам обработки воздуха.
ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
На примере моноблочного бытового автономного кондиционера оконного исполнения БК-1500, используемого в жилых и общественных помещениях площадью до 25 м2 рассматриваются основные узлы системы.

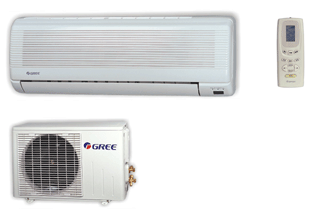

Общий вид бытового кондиционера и сплит-системы на рис. 22.
а б
Рис.22. Кондиционеры:
а – автономный кондиционер; б – сплит-система.
Бытовой автономный кондиционер обеспечивает:
- охлаждение воздуха;
- автоматическое поддержание заданной температуры;
- очистку воздуха от пыли;
- вентиляцию;
- уменьшение влажности воздуха;
- изменение скорости движения и направления воздушного потока.
Все узлы кондиционера смонтированы на металлическом основании. Кожух выполнен из пластмассы, что обеспечивает уменьшение теплоотдачи и поглощает шум работающего агрегата.
Металлической перегородкой, приваренной к основанию, кондиционер разделен на два герметически изолированных отсека: наружный и внутренний (рис. 23).
На перегородке 7 предусмотрено отверстие, перекрываемое заслонкой 3, с помощью которой регулируют приток наружного воздуха (до 15%) в помещение.

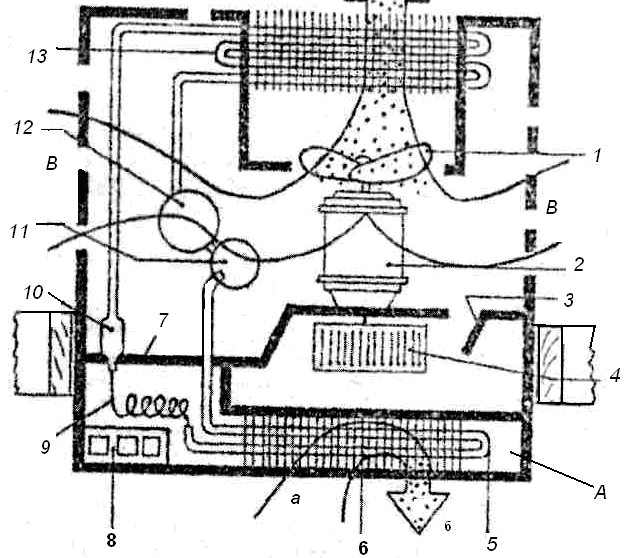

Рис. 23. Бытовой кондиционер:
А, Б – внутренний и внешний отсеки;
1 – осевой вентилятор, 2 – электродвигатель вентилятора,
3 – заслонка подачи наружного вентиляционного воздуха,
4 – центробежный вентилятор, 5 – испаритель, 6 – воздушный
фильтр, 7 – теплоизолированная перегородка, 8 – пульт управления,
9- капиллярная трубка, 10 – фильтр-осушитель холодильного агента,
11 – отделитель жидкости, 12 – компрессор, 13 – конденсатор.
Внутренний отсек кондиционера, установленного в оконном проеме, находится внутри помещения, а наружный располагается вне его.
Вентиляторы имеют две скорости вращения вала, что делает возможным регулирование производительность вентиляторов и скорости движения воздуха через испаритель и конденсатор.
Компрессор, конденсатор, осушитель и отделитель жидкости расположены в наружном отсеке, а испаритель - во внутреннем. Компрессор ротационного типа.
Холодильный агрегат - заполнен хладоном-22. Охлажденный воздух поступает в помещение через поворотную решетку.
Осевой вентилятор, расположенный в наружном отсеке, предназначен для охлаждения конденсатора наружным воздухом, засасываемым через жалюзи в боковых стенках кожуха.
Центробежный вентилятор, установленный во внутреннем отсеке, кондиционера, служит для засасывания воздуха из помещения через решетчатую часть декоративной панели и нагнетания охлажденного и очищенного от пыли воздуха в помещение через поворотную решетку.
Электродвигатель вентиляторов включается в работу при пуске компрессора, однако он может быть также включен в работу в режиме вентиляции и при отключенной холодильной машине.
Пульт управления с пуско-защитным устройством предназначается для пуска, остановки и управления работой кондиционера, установления желаемой температуры в помещении и автоматического поддержания ее, а также для обеспечения защиты двигателя компрессора от перегрузки.
На лицевой стороне пульта смонтирована панель с тремя ручками для управления работой кондиционера (ручка переключения режимов, ручка регулятора температуры - ручка термостата, ручка заслонки воздухообмена).
Таблица 10. Характеристики оконных кондиционеров.
Fujitsu General оконного кондиционера AKH7AGS | |
Мощность охлаждения: 2.1 кВт |
|
Мощность нагрева: - |
|
Размер внутреннего блока |
349x457x455 мм |
Потребляемая мощность, кВт |
0.75 ~ 0.84 |
Режимы работы |
только охлаждение |
Фреон |
R22 |
Вес комплекта, кг |
28.0 |
Электропитание (В; Гц.) |
1~, 220-240; 50 |
Циркуляция воздуха, м3/час |
330 |
Fujitsu General оконный кондиционер AKH9RGS | |
Мощность охлаждения: 2.5 кВт |
|
Мощность нагрева: 2.8 кВт |
|
Размер внутреннего блока |
349x457x548 мм |
Потребляемая мощность, кВт |
0.94 ~ 1.00 |
Режимы работы |
охлаждение / нагрев |
Фреон |
R22 |
Вес комплекта, кг |
37.0 |
Электропитание (В; Гц.) |
1~; 220-240; 50 |
Циркуляция воздуха, м3/час |
385 |
Перед пуском кондиционера необходимо проверить наличие воздушного фильтра и открыть поворотную решетку передней панели.
Вставить вилку в розетку. При этом ручка переключателя должна находиться в положении "Выключено".
Для пуска кондиционера необходимо повернуть ручку переключателя в одно из четырех рабочих положений в соответствии с желаемым режимом: "кондиционирование", (слабое или сильное), вентиляция (слабая или сильная). В режиме "кондиционирование" осуществляется понижение температуры воздуха в помещении, очистка его от пыли, а также уменьшение влажности.
В режиме "вентиляция" происходит циркуляция и очистка воздуха в помещении без понижения его температуры. При этом при открытой заслонке происходит приток свежего наружного воздуха.
Желаемая температура воздуха в помещении задается поворотом ручки регулятора температуры в одно из следующих положений: "1" и "3" - слабое охлаждение; "6" - нормальное охлаждение; "9" - сильное охлаждение.
Внимание! Запрещено ставить ручку термостата в положение "непрерывно".
Ручка заслонки воздухообмена при работе в режиме "кондиционирование" должна находиться в положении "закрыто". Ручку переводят в положение "открыто" для осуществления притока наружного воздуха в помещение при работе кондиционера в режиме "вентиляция".
Сплит – система.
Устройство данного типа кондиционера (приложение 5): внешний блок – это металлический ящик с вентилятором и соответствующими отверстиями, в котором находится компрессор, капиллярная трубка, вентилятор внешнего блока, а также конденсатор. Еще во внешнем блоке «теплого» кондиционера размещается четырехходовый клапан, который позволяет направить процесс вспять и заставить кондиционер обогревать воздух не снаружи, а внутри. Также во внешнем блоке (рис.24) кондиционера размещается плата управления компрессора. В последнее время получили распространение сплит-системы с генератором кислорода. В этом случае рядом с компрессором размещается мембрана и вакуумный насос кислородного генератора.
Рис. 24. Схема сплит – системы.
Внутренний блок кондиционера бывает разных форм. Самый распространенный – настенный. Бывает также кассетный, канальный, напольный, подпотолочный, колонный, угловой и т.д. Внутренний блок сплит-системы содержит испаритель и вентилятор. Во внутреннем блоке размещается соответствующая электроника.
Вентилятор диагональный и представляет собой полый цилиндр, стенки которого составлены из крыльчатки. Воздух проходит сквозь вентилятор и через диффузор выбрасывается в комнату. Такие вентиляторы при небольших размерах и низком уровне шума позволяют продувать через себя довольно большое количество воздуха.
Испаритель как бы огибает вентилятор. Забор воздуха происходит как с лицевой части настенного блока, так и сверху. При охлаждении воздух происходит конденсация влаги из него. Для отвода конденсата из внутреннего блока под нижними частями испарителя установлены ванночки, из которых вода стекает в дренажную трубку. Чаще всего дренажная трубка выводится на улицу, куда конденсат сливается самотеком. Скорость конденсации воздуха зависит как от мощности кондиционера, так и от влажности в помещении.
Сплит-система не может работать без соединительных коммуникаций. Это две медные трубы для жидкости и газа в теплоизоляции, кабели связи и питания. Обычно все коммуникации при монтаже скрепляются монтажным скотчем в жгут, куда также входит и дренажная трубка. Такой жгут имеет диаметр 4-5 см и может быть уложен в пластиковый короб или замурован в стену.

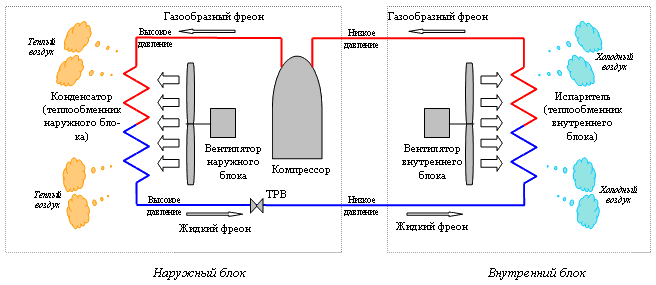

ПРИНЦИП РАБОТЫ КОНДИЦИОНЕРА
В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять - при конденсации. Для того чтобы понять, каким образом происходит данный процесс, рассмотрим схему кондиционера на примере сплит-системы (рис. 25).
На компрессор из испарителя (внутреннего блока) поступает газообразный фреон под низким давлением в 3-5 атмосфер и температурой 10-20 0C. Компрессор сжимает фреон до давления 15-25 атмосфер, в результате чего фреон нагревается до 70-90 0C, после чего поступает в конденсатор.
Благодаря интенсивному обдуву конденсатора, фреон в теплообменнике охлаждается и переходит из газообразной фазы в жидкую (конденсируется) с выделением тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.На выходе конденсатора фреон находится в жидком состоянии, под высоким давлением и с температурой на 10-20 0C выше температуры атмосферного воздуха. Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку, свитую в спираль). В ТРВ жидкий хладагент дросселируется, при этом на выходе давление и температура фреона существенно понижаются.
Рис. 25. Схема работы кондиционера
Таблица 11. Технические характеристики кондиционеров Sanyo серии RAX
Модель |
SAP-KC77RAX |
SAP-KC97RAX |
SAP-KC127RAX |
Внутренний блок |
SAP-K77RAX |
SAP-K97RAX |
SAP-K127RAX |
Наружный блок |
SAP-C77RAX |
SAP-C97RAX |
SAP-C127RAX |
Режим |
Охлаждение |
Охлаждение |
Охлаждение |
Мощность, БТЕ/ч |
7200 |
8500 |
12000 |
Мощность, кВт |
2.1 |
2.5 |
3.5 |
Воздушный поток, м3/час (скор. hi) |
430 |
440 |
460 |
Удаление влаги (режим осушения), л/час |
1.1 |
1.8 |
2.5 |
Параметры электропитания |
1Ф, 50Гц | ||
Номинальное напряжение сети, В |
220 - 240 | ||
Диапазон напряжений, В |
198 - 264 | ||
Ток в рабочем режиме, А |
3.5 – 3.6 |
4.5 - 4.6 |
6.1 - 6.2 |
Потребляемая мощность, Вт |
770 - 790 |
930 - 1000 |
1265 - 1345 |
Коэффициент производительности, Вт/Вт |
2.8 |
2.7 |
2.8 |
Шум при работе |
Вход дБ-А |
34/27 |
36/28 |
Выход дБ-А |
49 |
50 |
Окончание таблицы 11.
Особенности конструкции | |||
Управление |
Микропроцессорное | ||
Скорость вращения вентилятора |
3 скорости + Авто | ||
Таймер |
Таймер включения с задержкой 1 час, 12-часовой таймер вкл/выкл | ||
Отклонение воздушного потока по |
горизонтали |
Ручное | |
вертикали |
Автоматическое | ||
Воздушный фильтр |
Моющийся, с защитой от плесени | ||
Воздухоочистительный фильтр |
Моющийся, апатитовый | ||
Компрессор |
Ротационный | ||
Диаметр трубок узкая - широкая |
мм (дюймы) |
6,35(1/4) - 9,53(3/8) |
6.35(1/4) - 12.7(1/2) |
Макс. длина трубопровода, м |
15 |
20 |
15 |
Размеры корпуса | |||
Внутренний блок Высота, мм Ширина, мм Глубина, мм Вес нетто, кг |
250 | ||
799 | |||
205 | |||
7.5 | |||
Наружный блок Высота, мм Ширина, мм Глубина, мм Вес нетто, кг |
446 |
510 |
510 |
660 |
660 |
660 | |
240 |
240 |
240 | |
21 |
27 |
24 | |
|
|
|
|
После ТРВ жидкий фреон с низким давлением поступает в теплообменник внутреннего блока (испаритель). В испарителе фреон переходит из жидкой фазы в газообразную. Данный процесс происходит с поглощением тепла, соответственно воздух, проходящий через испаритель, охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.
Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели и производителя.
Принцип работы сплит-системы с двумя внутренними блоками показан на рис. 26.
Рис. 26. Контур циркуляции хладагента в сплит-системе
с двумя внутренними блоками. Режим охлаждения и обогрева.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Бытовой кондиционер включается в работу за 5 - 10 минут до начала занятий. Первые 10 - 15 минут занятия БК работает в режиме "вентиляция" для выравнивания температуры воздуха в помещении. Измерение температур сухого (tc) и мокрого (tм) термометров на входе и выходе воздуха кондиционера производится аспирационным психрометром. Полученные данные заносятся в таблицу 11.
Далее переключатель рода работы переводится в положение "кондиционирование" и в положениях 1 (сильно), 3, 6, 9 производятся замеры tс и tм в соответствии с табл.12. В установившемся режиме работа кондиционера должна быть циклической.
Таблица 12. Протокол испытания.
Наименование измеряемой величины |
Обозначение |
Размерность |
Положение терморегулятора | ||||
Температура наружного воздуха |
tн |
С |
0 |
1 |
3 |
6 |
9 |
Температура воздуха по "сухому" термометру на входе в БК |
tспвх |
С |
|
|
|
|
|
Температура воздуха по "мокрому" термометру на входе в БК |
tмпвх |
С |
|
|
|
|
|
Температура воздуха по "сухому" термометру на выходе из БК |
tсввых |
С |
|
|
|
|
|
Температура воздуха по "мокрому" термометру на выходе из БК |
tмввых |
С |
|
|
|
|
|
Продолжительность цикла ц = вкл + выкл должна быть не менее 10 20 мин., где вкл, выкл - продолжительности включения и выключения компрессора.
Измерение температур сухого и мокрого термометров аспирационным психрометром, производится в момент остановки компрессора холодильной установки.
По результатам замеров построить в диаграмме d-i процессы обработки воздуха в бытовом кондиционере.
Температура наружного воздуха tн измеряется термометром, расположенным на наружной стороне окна.
В процессе выполнения работы разность температур между наружным воздухом и воздухом в помещении может оказаться больше 10 С; однако в процессе эксплуатации БК следует помнить, что наиболее благоприятная для здоровья человека разность температур наружного воздуха и внутри помещения не выше 10 С.
Произвести обработку результатов измерений.
Параметры влажного воздуха, измеряемые в процессе выполнения лабораторной работы, заносятся в табл.11. Не измеряемые параметры воздуха (tp, i, d, , рп) снимаются с диаграммы d-i и также заносятся в табл.13.
Таблица 13. Параметры влажного воздуха до и после обработки
|
П а р а м е т р ы | ||||||
Точки |
tс |
tм |
tр |
i |
d |
|
Р |
|
С |
С |
С |
кДж/кг |
г/кг |
% |
кПа |
вход 0 |
|
|
|
|
|
|
|
вход 1 |
|
|
|
|
|
|
|
вход 3 |
|
|
|
|
|
|
|
вход 6 |
|
|
|
|
|
|
|
вход 9 |
|
|
|
|
|
|
|
выход 0 |
|
|
|
|
|
|
|
выход 1 |
|
|
|
|
|
|
|
выход 3 |
|
|
|
|
|
|
|
выход 6 |
|
|
|
|
|
|
|
выход 9 |
|
|
|
|
|
|
|
tн 0 |
|
|
|
|
|
|
|
tн 1 |
|
|
|
|
|
|
|
tн 3 |
|
|
|
|
|
|
|
tн 6 |
|
|
|
|
|
|
|
tн 9 |
|
|
|
|
|
|
|
Процесс охлаждения воздуха в бытовом кондиционере может идти двояко: с изменением влагосодержания d и без изменения влагосодержания.
Если температура охлаждающей поверхности t'к выше температуры точки росы tр, то процесс охлаждения воздуха будет идти при постоянном влагосодержании (линия d = const).
Если температура охлаждающей поверхности tк ниже температуры точки росы tр, то процесс охлаждения воздуха будет идти одновременно с его осушением, т.е. уменьшением влагосодержания (линии П-К). При этом количество сконденсированной влаги gw из охлаждаемого воздуха составит
gw = Lв в (dп - dвых), (47)
где Lв - количество воздуха, подаваемого в помещение с помощью вентилятора кондиционера, м3/с (измерить анемометром);
в - плотность воздуха при средней температуре процесса обработки, кг/м3;
dп - влагосодержание воздуха до процесса обработки в БК, г/кг;
dвых - влагосодержание воздуха после процесса обработки в БК, г/кг (d1d9).

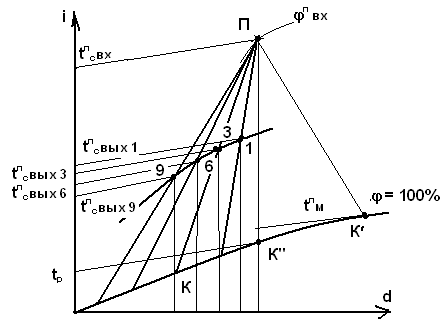

Рис. 27. Процессы охлаждения воздуха.
Количество теплоты Qo, отводимой с помощью бытового кондиционера из помещения определяется зависимостью
Qo = Lв Cв в (tспвх - tспвых), (48)
где Св - удельная теплоемкость воздуха при средней температуре процесса обработки в БК, кДж/кг;
tспвх - температура воздуха в помещении, С;
tспвых - температура воздуха, поступающего из кондиционера в помещение, С.
По полученным данным построить график соответствия температуры воздуха в помещении tп, п от положения ручки настройки терморегулятора Р (рис. 28).
ТРЕБОВАНИЯ К ФОРМЕ И СОДЕРЖАНИЮ ОТЧЕТА
Отчет о лабораторной работе должен содержать:
- формулировки цели и задач работы;
- краткое описание БК;
- расчетные формулы, результаты расчетов, графики и выводы;
- оформленный протокол испытаний, табл.12, 13;
- построенные на d-i диаграмме процессы обработки воздуха в бытовом кондиционере, рис. 27, 28.

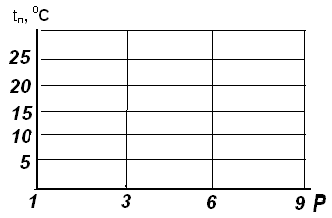

Рис. 28. График соответствия температуры воздуха
в помещении tп положению ручки настройки терморегулятора Р
бытового кондиционера
ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ
1. За счет чего происходит процесс осушения воздуха в бытовом кондиционере?
2. Почему отдается предпочтение циклической, а не непрерывной работе компрессора?
3. Допустима ли работа холодильной установки в непрерывном режиме? Почему?
4. О чем говорит факт, когда БК работает в режиме "кондиционирование" непрерывно?
5. Зависит ли температура воздуха в помещении, поддерживаемая с помощью БК, от тепловой нагрузки на помещение?
6. Назовите особенности БК по сравнению с центральным кондиционером.
7. За счет чего происходит охлаждение электродвигателя герметичного компрессора бытового кондиционера?
8. Будет ли происходить поддержание заданной температуры воздуха в помещении во время работы БК в режиме "кондиционирование" при открытой заслонке воздухообмена? Почему?
9. Почему при работе БК разность температур между наружным воздухом tн и воздухом помещения tп не должна превышать 10 С?
