Метод. реком. по курсов. проекту ОАП 3 курс
.pdfПРИЛОЖЕНИЕ 6
Правила подсчета общей, полезной и расчетной площадей, строительного объема, площади застройки и этажности зданий
Технико-экономические показатели для Общественных зданий и сооружений
ОБЩЕСТВЕННЫЕ ЗДАНИЯ И СООРУЖЕНИЯ СНиП 2.08.02-89* (ПРИЛОЖЕНИЕ 3*)
1.Этажность
2.Sо - Общая площадь общественного здания определяется как сумма площадей всех этажей (включая технические, мансардный, цокольный и подвальные).
Площадь этажей зданий следует измерять в пределах внутренних поверхностей наружных стен. Площадь антресолей, переходов в другие здания, остекленных веранд, галерей и балконов зрительных и других залов следует включать в общую площадь здания. Площадь многосветных помещений следует включать в общую площадь здания в пределах только одного этажа.
При наклонных наружных стенах площадь этажа измеряется на уровне пола.
3.Sп - Полезная площадь общественного здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т.п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов.
4.Sр - Рабочей площадью называется при этом сумма площадей всех помещений, соответствующих функциональному назначению здания.
5.Sз - Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части. Площадь под зданием, расположенным на столбах, а также проезды под зданием включаются в площадь застройки.
6.V выше отм. 0.000 - (Строительный объем здания определяется как сумма строительного, объема выше отметки ±0.00 - надземная часть и ниже этой отметки - подземная часть).
Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей, куполов и др., начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте), а также проветриваемых подполий под зданиями, проектируемыми для строительства на вечномерзлых грунтах.
7.K1 = Sп/ Sо
8.K2 = V/ Sо
30

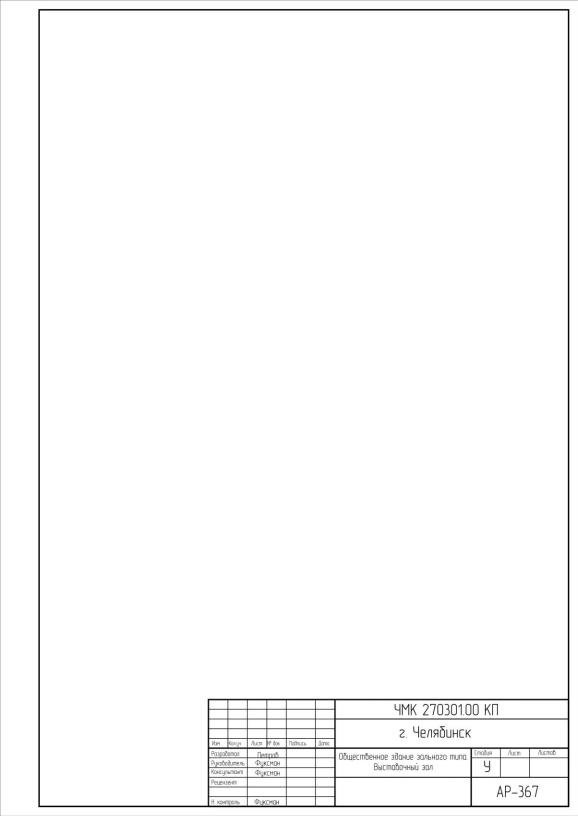

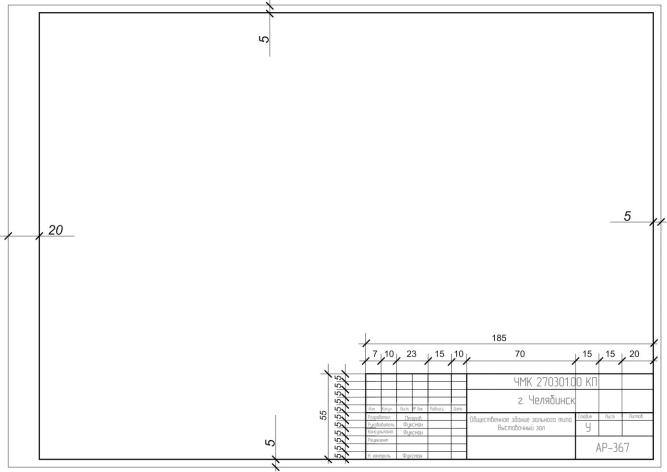

ПРИЛОЖЕНИЕ 7 Оформление графического листа и штамп
31
ПРИЛОЖЕНИЕ 7 (продолжение)
32

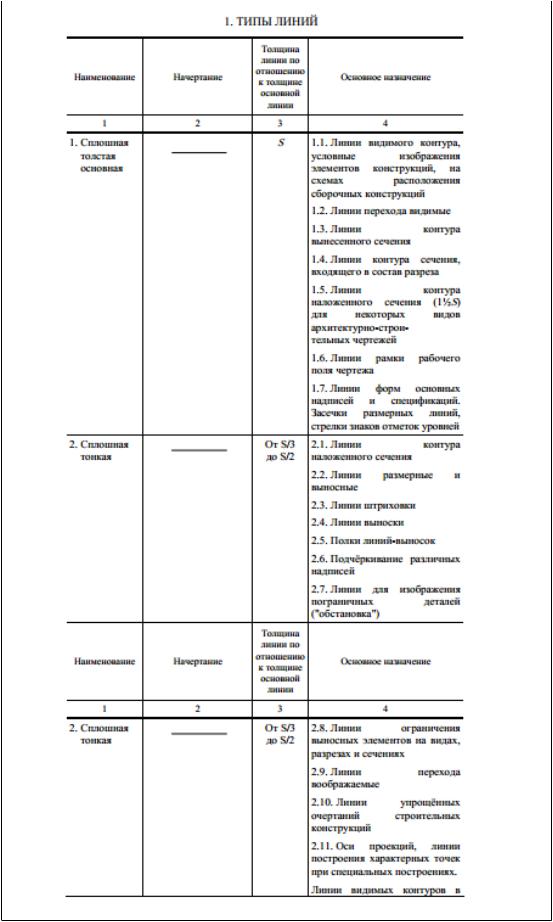

ПРИЛОЖЕНИЕ 8 Типы линий
33

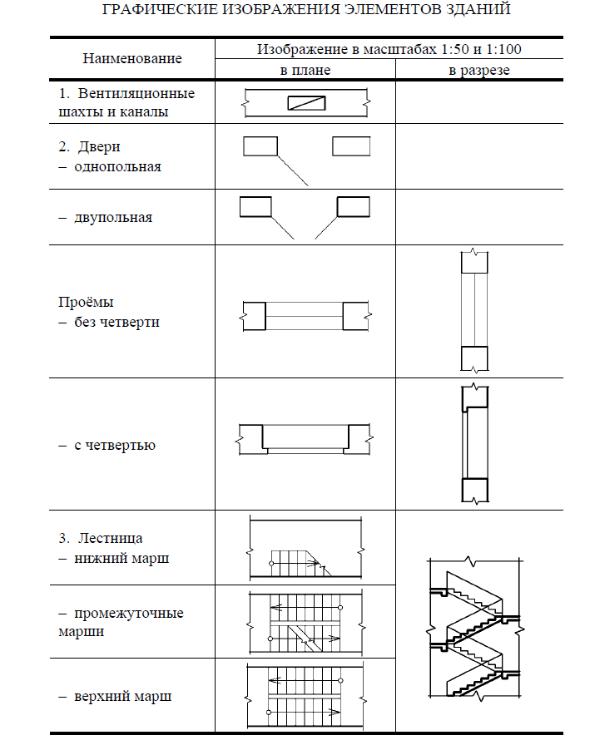

ПРИЛОЖЕНИЕ 8 (продолжение)
34

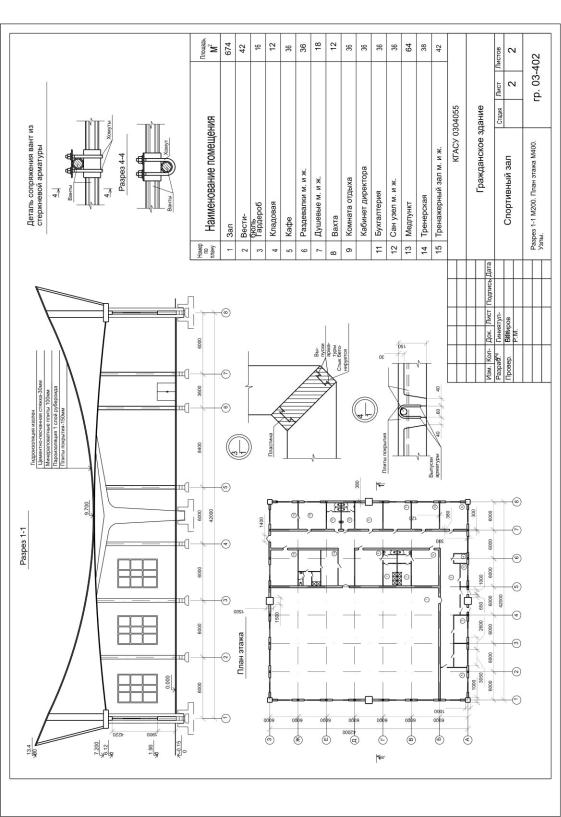

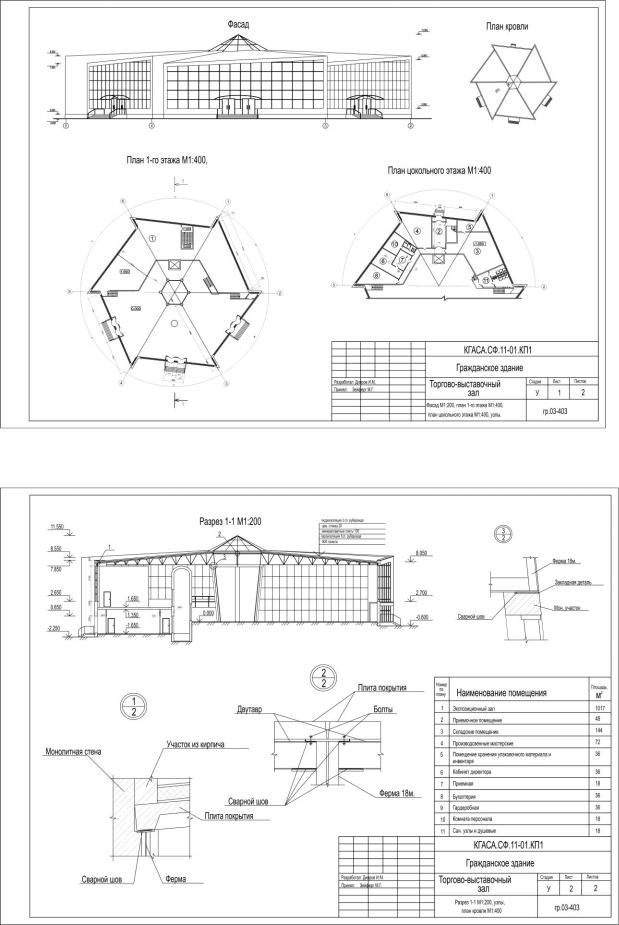

ПРИЛОЖЕНИЕ 9 Примеры выполнения графической част
35
ПРИЛОЖЕНИЕ 9 (продолжение)
36
ПРИЛОЖЕНИЕ 10 Задание для проектирования
Основные типы общественных зданий и сооружений:
лечебно-профилактические здания гостиницы учреждения отдыха
учебно-воспитательные учреждения культурно-зрелищные учреждения спортивные здания и сооружения торговые здания и бытовые учреждения вокзалы гаражи
административные здания, деловые и бизнес-центры; научно-исследовательские учреждения, институты и комплексы, банки и сбербанки.
№ |
Наименование |
Площадь в кв. |
|
п.п. |
м |
||
|
|||
|
|
|
|
1 |
Зальное помещение |
350 500 |
|
|
|
|
|
2 |
Вестибюль с тамбуром |
60 |
|
|
|
|
|
3 |
Гардероб |
30 |
|
|
|
|
|
4 |
Санузлы (со шлюзами) |
10+10 |
|
|
|
|
|
5 |
Административные помещения |
10 |
|
|
|
|
|
6 |
Подсобные помещения (хранилище и др.) |
20 40 |
|
|
|
||
|
|
|
|
7 |
Открытая или полуоткрытая площадка |
|
|
|
продолжение зального помещения |
120 150 |
|
|
|
|
|
8 |
Общая площадь здания (без открытой площадки) |
460 610 |
|
|
|
||
|
|
|
37
ПРИЛОЖЕНИЕ 11
38
ПРИЛОЖЕНИЕ 12

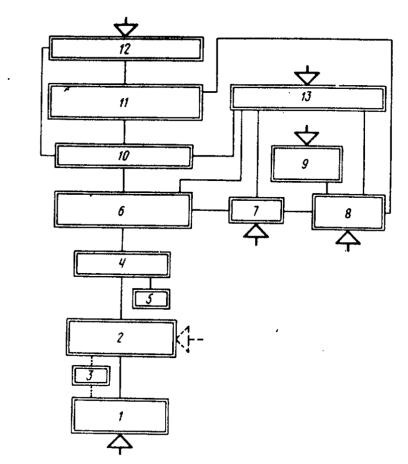

Общая функционально-планировочная схема театра
1- группа входных помещений;
2- группа рекреационных помещений;
3- группа санитарно-гигиенических помещений;
4- зрительный зал;
5- помещения технологического обеспечения сцены;
6- сцена, карманы, арьерсцена, авансцена;
7- дежурные склады;
8- склады текущего сезона;
9- резервные склады;
10- артистические уборные;
11- репетиционные помещения;
12- помещения для административного и художественного руководства и технического персонала;
13- производственные помещения
39
