4.5. Перевірка обраних кабелів на термічну стійкість

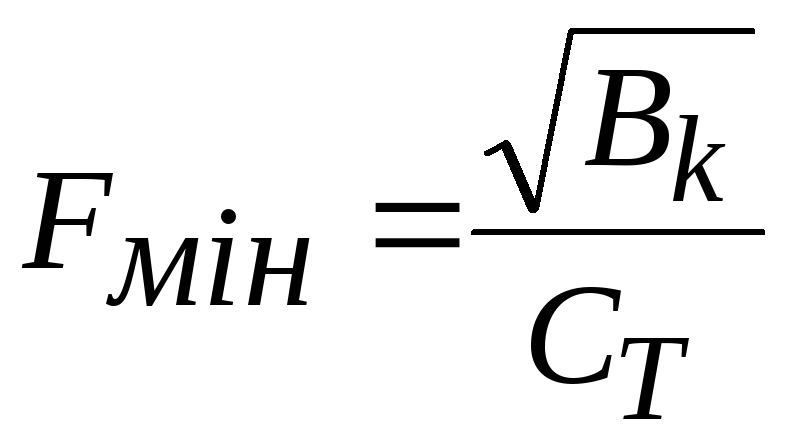

Мінімальний переріз кабелю , на головній дільниці магістральної лінії ГЗП–ТП2 , який задовольняє термічної стійкості від дії струмів КЗ:
,
де С - термічна функція,А.з1/2/мм2 (для алюмінієвих кабелів С =94)
Вк – тепловий імпульс, кА2.с. Для кабелів ліній, що відходять Вк3=1,59
мм².
Такім чином, мінімальний переріз кабелів на головних дільницях магістральних мереж, виходячи із термічної стійкості, приймається мм2.
Для магістральної ділянки обраний кабель задовольняє умовам термічної стійкості від дії струмів КЗ. Перевірка інших ділянок буде виконуватися у бакалаврський робрті.
